  • Bancada Didática de Hidráulica e Eletro-Hidráulica Edibon AE HD

Bancada Didática de Hidráulica e Eletro-Hidráulica Edibon AE HD

    Preço sob
    consulta

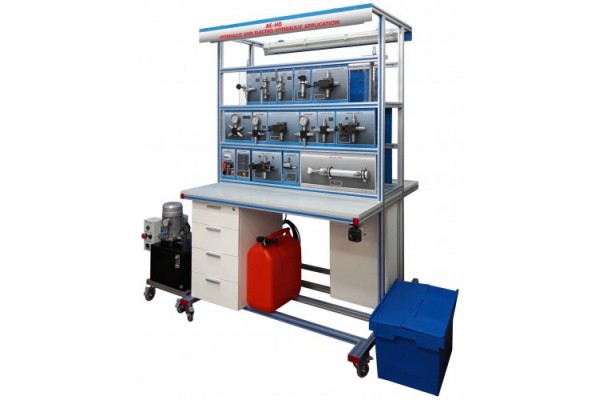

A aplicação hidráulica e eletro-hidráulica, "AE-HD", é uma unidade modular que consiste em uma grande variedade de kits e elementos opcionais para configurar o circuito hidráulico e eletro-hidráulico desejado.

Os kits hidráulicos opcionais disponíveis com a unidade oferecem os elementos necessários para realizar um estudo completo de gerenciamento e utilização dos circuitos hidráulicos reais, com alguns exemplos de usos deste tipo de circuitos. Nas linhas a seguir, há uma breve descrição do objetivo para todos os kits opcionais hidráulicos:

• HK-K0, Kit para estudar os fundamentos hidráulicos: contém os componentes para entender os conceitos básicos dos circuitos hidráulicos.

• HK-K1, Kit hidráulico: contém os componentes para entender os fundamentos e conceitos avançados dos circuitos hidráulicos.

• HK-K2, kit eletro-hidráulico: contém os componentes para entender os fundamentos e conceitos avançados dos circuitos eletro-hidráulicos.

• Kit HK-K3, atuadores hidráulicos: foi projetado para ensinar os conceitos por trás dos atuadores hidráulicos mais comuns, como motores hidráulicos, cilindros hidráulicos, etc.

• HK-K4, kit de medição e controle proporcional em hidráulica: é um kit controlado por computador, configurado para executar o sinal analógico e o controle proporcional sobre os atuadores hidráulicos para implementar um controle PID a partir do computador.

• HK-K5, kit Sistema de Direção Hidrostática: foi projetado para ensinar os componentes mais comuns do sistema de direção e como ele funciona nos sistemas de direção da indústria automobilística de hoje.

• Kit de solução de problemas HK-K6, hidráulico e eletro-hidráulico: é um kit de componentes hidráulicos com defeito, projetado para ensinar aos alunos o problema mais comum em componentes hidráulicos, como localizá-los e detectar os problemas.

A unidade EDIBON PLC foi projetada para funcionar com os kits HK-K1 e HK-K2 e, em conjunto, oferece os componentes para realizar um entendimento completo da tecnologia hidráulica e eletro-hidráulica com um controle PLC dos componentes hidráulicos, adicionando mais praticidade possibilidades para a unidade Estão disponíveis os elementos opcionais da unidade de energia hidráulica, “HPU”, que incluem todos os componentes necessários para fornecer óleo de trabalho pressurizado à unidade, as bancadas para trabalhar em um ou dois lados, etc.


POSSIBILIDADES PRÁTICAS:


- HK-K0, Kit para estudar os fundamentos hidráulicos:

 1.- Identificação dos componentes.

 2.- Grupo hidráulico.

 3.- Descarga direta da bomba para o tanque.

 4.- Ativação do cilindro hidráulico por uma válvula direcional 4/3.

 5.- Controle de velocidade do cilindro hidráulico de efeito duplo.

 6.- Controle de fluxo com desvio do tanque.

- HK-K1, kit hidráulico:

 7.- Identificação dos elementos.

 8.- Unidade de energia hidráulica.

 9.- Descarga direta da bomba no tanque.

 10.- Descarga da bomba através de uma válvula de descarga a vácuo.

 11.- Operação de válvulas com ativação manual.

 12.- Ativação manual de um cilindro de efeito duplo.

 13.- Regulação da velocidade de um cilindro de efeito duplo.

 14.- Ativação de um cilindro de efeito duplo com cargas diferentes.

 15.- Ativação de um motor hidráulico.

 16.- Cálculo de vazão de fluido hidráulico.

 17.- Estudo de perdas de carga com tubos de diferentes tamanhos.

 18.- Estudo de perdas de carga com tubos de diferentes comprimentos.

- HK-K2, kit eletro-hidráulico:

 19.- Identificação de elementos.

 20.- Unidade de energia hidráulica.

 21.- Descarga direta da bomba no tanque.

 22.- Operação de válvulas com ativação elétrica.

 23.- Ativação de um cilindro de duplo efeito com uma válvula solenóide.

 24.- Ativação de um cilindro de duplo efeito com diferentes cargas.

 25.- Regulação da velocidade de um cilindro de efeito duplo.

 26.- Ativação de um motor hidráulico.

 27.- Cálculo de vazão de fluido hidráulico.

 28.- Estudo de perdas de carga com tubos de diferentes tamanhos.

 29.- Estudo de perdas de carga com tubos de diferentes comprimentos.

 30.- Controle eletro-hidráulico com válvulas solenóides.

 31.- Controle de pressão através de um pressostato com contato elétrico.


ESPECIFICAÇÕES:


All the hydraulic components of the AE-HD unit:

 Work with a working hydraulic pressure of 50 bar.

 The components include quick and self-sealing connectors with Built-in Stop Mechanism.

Are attached to a screen printed metallic plate with the name and the standard symbol of the component. These metallic plates are designed to be placed on the EDIBON workbenches.

Optional kits of Hydraulic components:

• HK-K0, Kit to study the hydraulics fundamentals:

 Pressure control valves:

 Pressure limiting valve:

 Knob to regulate the pressure level.

 Pressure regulation from 5 to 50 bars.

 Flow control valves:

 Shut-off valve.

 Adjustable flow control valve:

 Knob to regulate the flow.

 Graduated scale.

 Manual distribution valves:

 4/3 manual operated directional valve with closed center and spring return:

 Mechanical activation by lever.

 Closed center.

 Spring return.

 Maximum flow: 60 l/min.

 Maximum pressure: 350 bar.

 Hydraulic actuators:

 Double effect cylinder:

 Material: stainless steel.

 Ball head at the end of the rod.

 Diameter: 40 mm.

 Stroke of 200 mm.

 Connection parts and accessories:

 Set of 5 hoses with quick-fit female connectors:

 0.6 m hose (2 units).

 1 m hose (2 units).

 2 m hose.

 Cross-shaped manifold with manometer:

 3 available intakes.

 Manometer with range from 0 to 100 bar with glycerin damping and diameter of 63 mm.

 Tank to perform volumetric measures:

 Manufactured in transparent methacrylate.

 Capacity: 3 litres.

 Graduated scale.

 Overflow protection.
