Modelo: BISBC

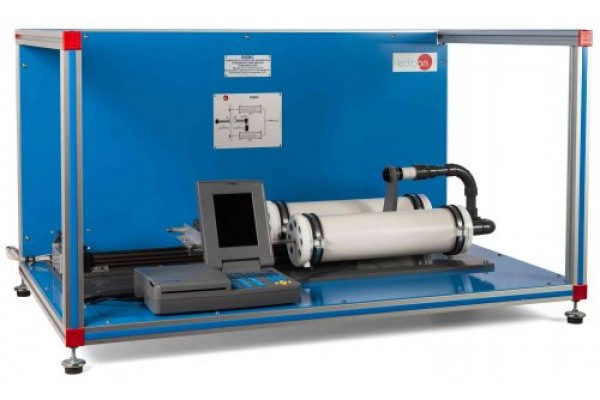

A Bancada Didática de Ensino de Espirometria Biomédica EDIBON BISBC é um sistema completo desenvolvido para o estudo da função respiratória e análise de parâmetros pulmonares, utilizando princípios reais da espirometria em ambiente laboratorial.
O equipamento combina um espirômetro profissional com um simulador de respiração, composto por um atuador linear elétrico e dois simuladores de pulmão com volumes equivalentes aos pulmões humanos. Essa configuração permite reproduzir diferentes padrões respiratórios e condições clínicas com alta fidelidade.
A unidade é totalmente integrada ao sistema SCADA da EDIBON, possibilitando controle, monitoramento e aquisição de dados em tempo real, além da visualização simultânea dos resultados por múltiplos usuários em ambientes educacionais.
Projetada para ensino técnico, superior e pesquisa, a bancada permite analisar doenças respiratórias, interpretar exames e compreender profundamente o comportamento dos parâmetros pulmonares em diferentes cenários clínicos.
• Marca: EDIBON
• Modelo: BISBC
• Tipo de equipamento: Bancada didática de espirometria biomédica
• Controle: Computadorizado (SCADA)
• Aplicação: Ensino biomédico, fisiologia respiratória e diagnóstico clínico
• Unidade de bancada (bench-top)
• Estrutura em alumínio anodizado
• Painéis em aço pintado
• Componentes metálicos em aço inoxidável
• Painel frontal com diagrama do processo
• Simulador de respiração com atuador linear elétrico
• Dois simuladores de pulmão
• Características:
– Volume similar ao pulmão humano
– Reprodução de diferentes padrões respiratórios
– Simulação de pacientes com diferentes condições
• Capacidade do simulador: 6 litros
• Espirômetro profissional integrado
• Sensor de fluxo: turbina digital bidirecional
• Faixa de fluxo: ± 16 L/s
• Precisão de volume: ± 3%
• Precisão de fluxo: ± 5%
• Capacidade de memória: até 6000 testes
• Display: LCD colorido FSTN (320 x 240 pixels)
• Impressora térmica integrada (largura 112 mm)
• FVC (Capacidade Vital Forçada)
• FEV1, FEV3, FEV6
• Relações: FEV1/FVC, FEV3/FVC, FEV1/FEV6
• PEF (Pico de fluxo expiratório)
• Fluxos:
– FEF25%
– FEF50%
– FEF75%
– FEF25–75%
• Outros parâmetros:
– FET
– VC, IVC, IC, ERV
– VT (Volume corrente)
– VE (Ventilação)
– MVV
– Frequência respiratória (Rf)
– Tempo inspiratório e expiratório
• Indicadores adicionais:
– Idade pulmonar
– Fluxo inspiratório (PIF)
• Controle por computador (SCADA EDIBON)
• Interface de controle (CIB)
• Placa de aquisição de dados
• Software para:
– Controle do processo
– Aquisição de dados
– Gestão e análise
• Operação também possível sem computador
• Monitoramento em tempo real de todos os parâmetros
• Visualização simultânea por múltiplos usuários
• Compatível com projetores e quadros digitais
• Simulação de ambiente industrial
• Estudo da função respiratória
• Análise de alterações pulmonares
• Estudo dos parâmetros respiratórios principais
• Interpretação de:
– Volumes pulmonares estáticos
– Fluxos pulmonares dinâmicos
– Doenças respiratórias
• Avaliação de:
– Alterações obstrutivas
– Alterações restritivas
• Simulação de exames de espirometria reais
• Controle aberto, multicontrole e em tempo real
• Ajuste de parâmetros PID (proporcional, integral e derivativo)
• Visualização completa dos sensores
• Simulação industrial com SCADA
• Aplicações adicionais:
– Pesquisa científica
– Treinamento técnico
– Ensino multidisciplinar
• Sistema com segurança:
– Mecânica
– Elétrica
– Eletrônica
– Software
• Engenharia biomédica
• Fisioterapia
• Medicina respiratória
• Ensino técnico e superior
• Pesquisa científica
• Treinamento clínico
• Simulação realista de testes de espirometria
• Integração com sistema SCADA
• Alta precisão na medição de parâmetros respiratórios
• Simulador com comportamento semelhante ao pulmão humano
• Grande variedade de parâmetros analisados
• Ideal para formação prática em diagnóstico respiratório
