Bancada Didática de Controle de Sinal de Trânsito Edibon N EM CST
Modelo: N EM CST
Fale conosco e solicite uma cotação
+55 83 98795-5450
+55 83 98795-5450
Modelo: N EM CST
A Bancada Didática de Controle de Sinal de Trânsito EDIBON N-EM-CST é um sistema educacional desenvolvido para simular e estudar o funcionamento de semáforos e sistemas de controle de tráfego em cruzamentos urbanos. O equipamento faz parte da série de módulos emuladores N-EM da EDIBON, projetados para reproduzir sistemas automáticos utilizados em aplicações industriais e urbanas. Essa bancada permite que estudantes compreendam os princípios de controle sequencial, temporização e lógica de automação aplicados ao gerenciamento de tráfego.
O sistema emula um cruzamento de vias equipado com semáforos e sensores de presença de veículos, permitindo analisar o comportamento de sinais luminosos em diferentes condições de operação. O usuário pode selecionar diferentes modos de funcionamento, como operação diurna e noturna, além de simular solicitações de pedestres por meio de botões dedicados que interrompem temporariamente o fluxo de veículos. Esse conjunto de recursos permite reproduzir cenários reais de controle de tráfego utilizados em cidades.
A bancada foi projetada para integração com unidades de controle lógico programável (PLC), especialmente com sistemas da série AE-PLC da EDIBON. Essa integração possibilita o desenvolvimento de programas de automação e o estudo de lógica de controle, temporização e sequenciamento de eventos, permitindo que estudantes pratiquem programação de PLC aplicada a sistemas reais de automação urbana e industrial.

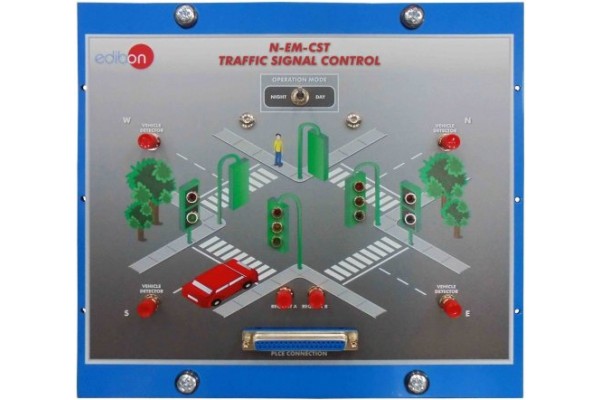

Do ponto de vista construtivo, o equipamento apresenta painel frontal metálico com representação gráfica do sistema emulado, além de indicadores luminosos, botões e conectores para ligação com controladores externos. A estrutura foi projetada para uso em laboratórios didáticos e centros de treinamento técnico, oferecendo robustez, facilidade de montagem e operação segura durante atividades educacionais.
De forma geral, a bancada EDIBON N-EM-CST é uma solução completa para ensino de automação e controle de tráfego, permitindo simular um sistema real de semáforos e estudar conceitos fundamentais de controle sequencial, temporização e programação de PLC aplicados à engenharia e à automação de sistemas urbanos.
Marca: EDIBON
• Modelo: N-EM-CST
• Tipo de equipamento: Bancada didática para controle de sinalização de trânsito
• Categoria do sistema: Emulador de sistemas automáticos da série N-EM
• Aplicação: Ensino de automação, controle sequencial e programação de PLC
• Sistema emulado: Controle automático de semáforos em cruzamento urbano
• Tipo de simulação: Emulação de interseção de tráfego com sinais luminosos
• Modo de operação: Seleção entre operação diurna e noturna
• Controle de tráfego: Gerenciamento do fluxo de veículos por semáforos
• Controle de pedestres: Solicitação de parada do tráfego por botão de pedestre
• Sensores do sistema: Detectores de presença de veículos
• Indicadores visuais: Lâmpadas LED coloridas representando semáforos
• Interface do sistema: Painel frontal com representação gráfica do processo
• Componentes de operação: Botões, interruptores e indicadores luminosos
• Integração com PLC: Compatível com unidades de controle AE-PLC da EDIBON
• Programação: Permite estudo de programação de PLC e lógica de controle
• Exercícios práticos incluídos: Temporização de eventos
• Exercícios práticos incluídos: Contagem de eventos
• Exercícios práticos incluídos: Contagem sequencial
• Material didático: Manual com diagramas e fluxogramas dos programas utilizados
• Estrutura do painel: Painel metálico pintado com caixa em plástico ABS
• Tipo de montagem: Pode ser utilizado sobre bancada ou em posição vertical
• Conectores: Conectores frontais para ligação de sinais e sistemas de controle
• Acessórios: Cabos e acessórios necessários para operação do sistema
• Documentação: Manual de instalação, operação, manutenção e práticas
• Aplicações educacionais: Laboratórios de automação, engenharia elétrica e engenharia de controle
