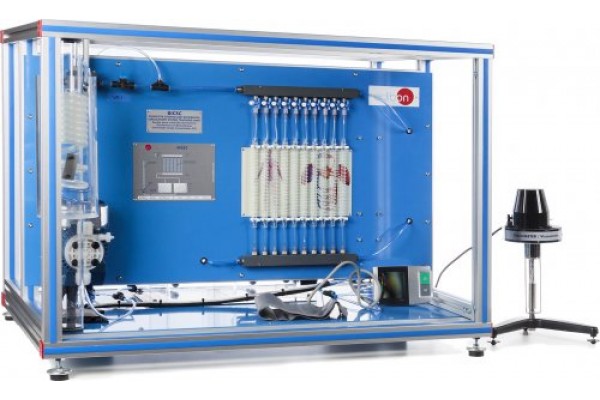

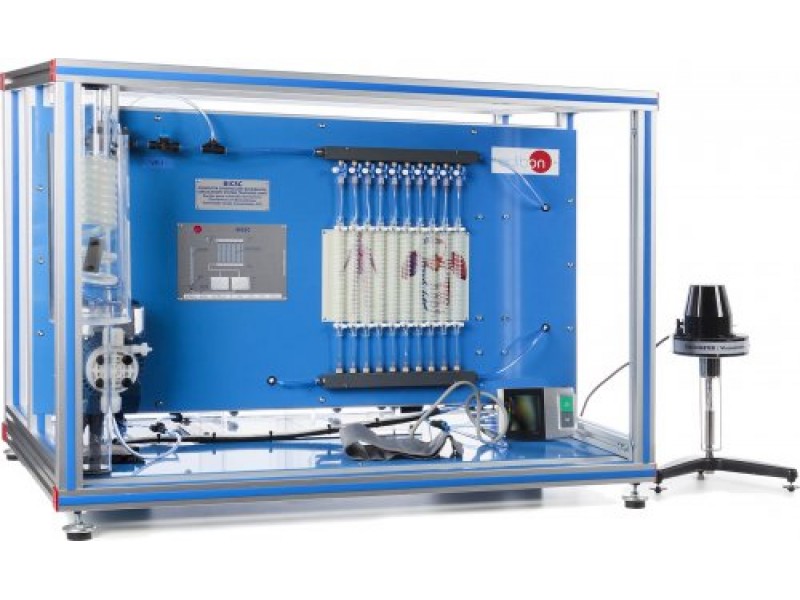

A Bancada Didática de Ensino de Sistema Circulatório Biomédico EDIBON BICSC é um sistema avançado desenvolvido para o estudo da hemodinâmica e do funcionamento do sistema circulatório humano, permitindo a análise prática de parâmetros como fluxo sanguíneo, pressão e viscosidade.
O equipamento simula de forma realista o sistema cardiovascular por meio de um circuito hidráulico que representa estruturas como coração, aorta, veia cava e rede arterial, utilizando fluidos com propriedades semelhantes ao sangue. A unidade inclui uma bomba controlada por computador, que simula a função cardíaca impulsionando o fluido pelo sistema.
A bancada conta ainda com sensores de pressão e viscosímetro, permitindo a medição de parâmetros fundamentais para diagnóstico de condições circulatórias, como trombose e aneurismas, além da análise da queda de pressão ao longo dos vasos.
Integrado ao sistema SCADA da EDIBON, o equipamento possibilita controle, aquisição e análise de dados em tempo real, sendo ideal para ensino técnico, superior e pesquisa em engenharia biomédica e áreas da saúde.
• Marca: EDIBON
• Modelo: BICSC
• Tipo de equipamento: Bancada didática biomédica (sistema circulatório)
• Controle: Computadorizado (SCADA)
• Aplicação: Ensino de hemodinâmica, fisiologia e diagnóstico circulatório
• Unidade de bancada (bench-top)
• Estrutura em alumínio anodizado
• Painéis em aço pintado
• Componentes metálicos em aço inoxidável
• Painel frontal com diagrama do sistema
• Circuito fechado de fluido
• Componentes simulados:
– Veia cava (tubo Ø 6 mm)
– Aorta (tubo Ø 8 mm)
– Rede arterial (10 tubos Ø 0,8 mm)
• Válvula de três vias para controle de fluxo
• Sistema de retorno do fluido aos tanques
• Simulação completa do fluxo sanguíneo no corpo humano
• Tanque transparente com capacidade de 16 litros
• Compartimentos separados para:
– Água
– Fluido com viscosidade semelhante ao sangue
• Permite comparação entre diferentes comportamentos de fluido
• Bomba dosadora controlada por computador
• Vazão máxima: 18 L/h
• Função:
– Simulação do bombeamento cardíaco
– Controle do fluxo no sistema
• Elemento de aquecimento controlado por computador (PID)
• Potência: 0,5 kW
• Sensor de temperatura: tipo “J”
• Controle da temperatura do fluido
• Permite análise da influência da temperatura no fluxo sanguíneo
• Sensor de pressão (aorta):
– Faixa: 0 – 100 psi
• Sensores de pressão diferencial (2 unidades):
– Faixa: 0 – 15 psi
• Sensor de pressão adicional (monitor arterial):
– Faixa: 0 – 5 psi
• Viscosímetro rotacional analógico:
– Faixa: 1 – 100.000 mPa·s
• Monitor digital de pressão arterial
• Medição de:
– Pressão sistólica e diastólica
– Queda de pressão
– Viscosidade
– Velocidade de fluxo
• Sistema SCADA EDIBON
• Interface de controle (CIB)
• Placa de aquisição de dados
• Software para:
– Controle do processo
– Aquisição de dados
– Monitoramento em tempo real
– Análise e gerenciamento de dados
• Operação também possível sem computador
• Monitoramento em tempo real
• Visualização simultânea para múltiplos usuários
• Compatível com projetores e quadros interativos
• Exibição gráfica e numérica
• Medição da viscosidade do sangue
• Medição da velocidade do fluxo
• Análises realizadas:
– Número de Reynolds
– Resistência vascular
– Queda de pressão
– Influência da temperatura no fluxo
• Estudos clínicos simulados:
– Trombose
– Aneurisma da aorta
• Comparação entre fluxo de água e sangue
• Calibração de sensores
• Controle em tempo real (Open Control / Multicontrol)
• Ajuste de parâmetros PID
• Simulação de ambiente industrial com SCADA
• Aplicações adicionais:
– Pesquisa científica
– Treinamento técnico
– Ensino multidisciplinar
• Sistema de segurança:
– Mecânico
– Elétrico
– Eletrônico
– Software
• Engenharia biomédica
• Fisiologia humana
• Medicina e diagnóstico circulatório
• Ensino técnico e superior
• Pesquisa científica
• Treinamento clínico
• Simulação realista do sistema circulatório humano
• Medição precisa de parâmetros hemodinâmicos
• Integração com SCADA para análise avançada
• Estudo prático de patologias circulatórias
• Alta confiabilidade e robustez
• Ideal para formação técnica e científica em biomedicina
