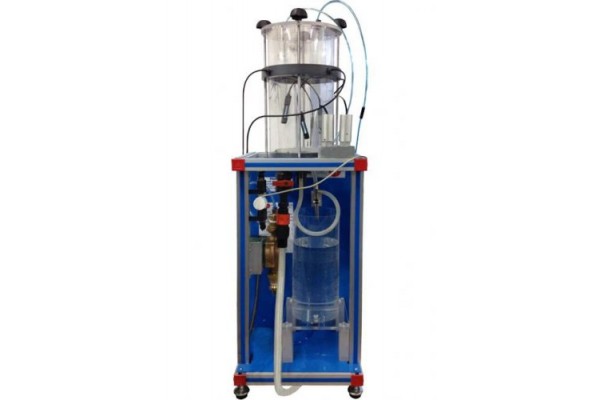

  • Bancada Didática de Sucção da Umidade do Solo Controlado por Computador Edibon PAHSC

A Unidade de Areia de Sucção e Umidade Controlada por Computador do Solo (PAHSC) foi projetada para estudar e entender os princípios de retenção de água em termos de sucção do solo, a relação entre retenção de água e solo e a derivação das curvas características da umidade do solo.

A unidade é grande o suficiente para permitir a avaliação simultânea de várias amostras e consiste em um sistema de sucção e um recipiente de solo:

 - Sistema de sucção: consiste em um circuito de água que inclui um tanque de água, uma bomba controlada por computador, uma bomba de jato de água, um sensor de pressão e um sensor de fluxo. A bomba impulsiona a água do tanque de água e circula através da bomba de jato de água, que suga a água do recipiente do solo.

 - Recipiente de solos: consiste em um tanque cilíndrico preenchido com areia saturada (não fornecida) que contém três anéis de retenção de amostras de solo. Dentro da areia são colocadas amostras de solo e sensores de volume de água. Uma cobertura é fornecida para evitar a perda de água por evaporação durante os exercícios práticos e vários filtros evitam o transporte de areia para o tanque de água. O recipiente do solo inclui um sensor de pressão e uma entrada de ar (entrada de pressão) para estudar o efeito da pressão atmosférica.

As amostras de solo colocadas na areia são sujeitas a sucção. Esta sucção é aplicada por meio da bomba de jato de água e da bomba de água. Para manter a sucção, é necessário um suprimento de água em volume.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle, Aquisição e Gerenciamento de Computador, para controlar o processo e todos os parâmetros envolvido no processo.


POSSIBILIDADES PRÁTICAS:


1.- Compreensão da relação entre retenção de água e solo.

2.- Compreensão dos princípios básicos da retenção de água em termos de sucção do solo.

3.- Estudo do efeito da pressão atmosférica.

4.- Determinação da retenção de diferentes amostras de solo.

Possibilidades práticas adicionais:

5.- Calibração dos sensores.

6.- Derivação das curvas características de umidade do solo para vários solos.

Outras possibilidades a serem feitas com esta unidade:

7.- Muitos estudantes visualizam resultados simultaneamente.

 Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

8.- Controle Aberto, Multicontrole e Controle em Tempo Real.

 Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivados; etc, em tempo real.

9.- O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

10.- Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

11.- Esta unidade pode ser usada para realizar pesquisas aplicadas.

12.- Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

13.- Controle do processo da unidade PAHSC através da caixa de interface de controle sem o computador.

14.- Visualização de todos os valores dos sensores utilizados no processo da unidade PAHSC.


ESPECIFICAÇÕES;


With this unit there are several options and possibilities:

 - Main items: 1, 2, 3, 4, 5 and 6.

 - Optional items: 7, 8, 9, 10, 11 and 12.

Let us describe first the main items (1 to 6):


 PAHSC. Unit:

 Anodized aluminum structure and panels of painted steel.

 Main metallic elements of stainless steel.

 Diagram in the front panel with similar distribution to the elements in the real unit.

 The unit includes:

 Suction system, including:

 Water tank with drain valve, capacity: 6 l., approx.

 Computer controlled water pump, max. flow: 3 l./min.

 Water jet pump, flow: 5 l./min, suction flow: 0.5 l./min.

 It includes a quick action connection to fit the tubing that is connected to a pressure sensor.

 Soils container, including:

 Transparent cylindrical tank for filling with sand. It includes two drain valves and a

metallic filter to avoid sand transport to the water tank. Tank diameter: 200 mm,

capacity: 10 l.

 Transparent cover to prevent evaporative water loss during the practical exercises.

It includes two quick action connections to fit the tubings that are connected to a

pressure sensor and an air inlet (pressure inlet).

 3 Soil sample retaining rings. They include a metallic filter to avoid sand transport

to the water tank. Diameter of each one: 60 mm, capacity of each one: 0.6 l.

 Sensors:

 A pressure sensor, situated in the suction system, range: -1 to 1 bar.

 A pressure sensor, situated in the cylindrical tank, range: 0-2 bar.

 A flow sensor, situated in the suction system, range: 0.25-6.5 l./min.

 4 Water volume sensors (humidity) situated in the soil sample retaining rings and in the soils container.
