Bancada de Teste de Demonstração da Força Coriolis Edibon MDFC

  • Bancada de Teste de Demonstração da Força Coriolis Edibon MDFC

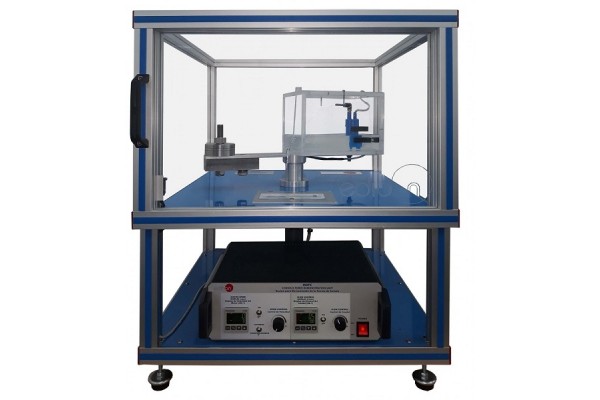

A Unidade de Demonstração de Força Coriolis, “MDFC”, é utilizada para observar a deflexão de um jato de água gerado por uma bomba acoplada a um braço giratório que gira em diferentes velocidades em um plano horizontal. Um motor controlado eletronicamente gira o braço em velocidades diferentes. A bomba é imersa em um reservatório de água transparente e projeta um jato d'água no reservatório. Este jato é direcionado para o centro de rotação do braço giratório em um circuito fechado.

Dependendo da velocidade e direção de rotação, bem como da vazão de água da bomba, o jato de água é desviado sob a força de Coriolis. A quantidade de deflexão pode ser vista no tanque de água e determinada por meio de uma escala no tanque e uma barra de medição que pode ser ajustada de forma que o jato bata na barra.

A bomba é contrabalançada para garantir uma rotação suave e estável em altas velocidades.

A unidade inclui um console eletrônico com um controlador de velocidade para o motor e um display digital para visualizar as diferentes velocidades do motor; um controlador de taxa de fluxo para a bomba e um display digital para a velocidade do jato de água. A unidade é protegida por uma tampa de segurança que a desconecta automaticamente quando a tampa é aberta.


Unidade de bancada.


Caixilharia de alumínio anodizado e painéis em aço pintado.

Principais elementos metálicos em aço inoxidável.

Diagrama no painel frontal com distribuição dos elementos semelhante ao real.

Tanque de água transparente. Inclui:

 Escala para ler a deflexão do jato de água.

 Válvula de purga.

Haste de medição para uma medição fácil da deflexão do jato.

Bomba submersível. Faixa: 0 - 10 l / min. Faixa de operação: 0 - 5 l / min.

Motor com controle de velocidade. Faixa de velocidade: 0 - 60 rpm.

Braço giratório com contrapeso para garantir uma rotação suave e estável em altas velocidades.

Dispositivo de segurança para desconectar a unidade ao abrir a tampa de proteção.

Console eletrônico:

 Caixa metálica.

 Interruptor principal.

 Chave da bomba.

 Interruptor do motor.

 Alterne para selecionar a direção de rotação.

 Controlador de velocidade do motor.

 Controlador de taxa de fluxo para a bomba.

 Display digital para a velocidade do motor.

 Display digital para a velocidade do jato de água (vazão da bomba)

Cabos e Acessórios, para operação normal.

Manuais: Esta unidade é fornecida com os seguintes manuais: Manuais de Serviços Necessários, Montagem e Instalação, Inicialização, Segurança, Manutenção e Práticas.
