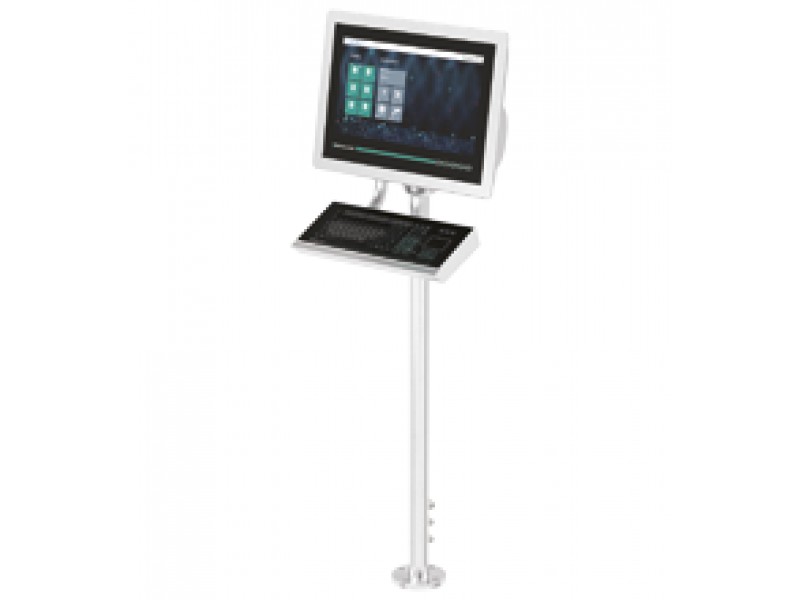

Modelo: Computador Industrial Pepperl VisuNet PC-GXP1100-22F* Zona 1/21
Especificações gerais:
Tipo - Computador pessoal
Hardware:
Processador - Intel® Atom Apollo Lake E3940
RAM: 8 GB
Armazenamento em massa: SSD industrial de 240 GByte (opcional: 480 GByte SSD)
Alimentação:
Consumo de energia:
AC: 115/230 V CA, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A
Indicadores/Meios de operação:
Display:
Tipo - Tela de Cristal Líquido (LCD) com retroiluminação LED
Diagonal da tela - 54,61 cm (21,5 polegadas)
Resolução - 1920 x 1080 pixels (Full HD); Proporção da tela 16:9
Profundidade de cor - 24 bits (16,7 milhões de cores)
Contraste - 5000:1 (tipicamente)
Brilho - 300 cd/m2 (nit)
Ângulo de leitura - 175° em todas as direções
Vida útil da lâmpada traseira - 50.000 horas, meia-vida típica, a 25°C (77°F)
Dispositivos de entrada:
Tela sensível ao toque - opcional: capacitiva projetada; multitoque de 10 dedos, compatível com luvas
Teclado - Teclado de película com diferentes opções de dispositivos apontadores disponíveis (consulte a folha de dados EXTA4)
Interface
Tipo de interface Padrão:
1 x Ethernet 100/1000BASE-TX (Ex e) ou
1 x fibra ótica 1000BASE-SX (multimodo) ou
1 x fibra ótica 1000BASE-LX (monomodo),
1 x USB 2.0 (Ex e),
2 x USB 1.1 (Ex i; destinado para teclado e mouse Pepperl+Fuchs),
1 x entrada de alimentação DC ou AC (via unidade de fonte de alimentação)
Opcional:
"interface 3": 1 x interface de leitor de código de barras para scanners 1D com fio IDM-160-D*, IDM-Z1-160-D-* e estação base IDMx61-B-* e IDM-Z1-x61-B-* (Ex i)
"interface 4": 1 x interface de leitor de código de barras para scanner 2D com fio IDM-Z1-260-D-* (Ex i)
"interface 5": 1 x interface RS-232 com fonte de alimentação para dispositivos e periféricos diversos (Ex i)
1 x RS-232 (Ex e)
1 x RS-485 (Ex e)
1 x Ethernet 100/1000Base-TX (Ex e)
Bluetooth v4.0, distância de comunicação de até 30 m em terreno aberto, potência de transmissão +8 dBm, frequência de transmissão 2.402 ... 2.48 GHz.
Conformidade com as Diretivas:
Compatibilidade eletromagnética:
Diretiva 2014/30/EU - EN 61326-1:2013 (locais industriais); somente para produtos não Bluetooth.
Equipamentos terminais de radiocomunicação:
Diretiva 2014/53/EU - EN 301 328 V2.1.1
- EN 301 489-1 V2.1.1
- EN 301 489-17 V3.1.1
Somente para produtos Bluetooth.
RoHS:
Diretiva 2011/65/EU (RoHS) - EN 50581:2012-09
Software:
Sistema operacional - Microsoft® Windows® 10 IoT Enterprise 2019 LTSC (x64)
Condições ambientais:
Temperatura de operação - -20 ... 50 °C (-4 ... 122 °F)
O display pode reagir lentamente abaixo de 0 °C.
Temperatura de armazenamento - -20 ... 60 °C (-4 ... 140 °F)
Umidade relativa - 93% a 40 °C, não condensante, de acordo com EN60068-2-78.
Altitude - altitude operacional máxima de 2000 m.
Resistência ao choque - 18 choques de 15 g, 11 ms em todos os eixos, de acordo com IEC 60068-2-27.
Resistência à vibração - 10 ... 150 Hz, +/- 0,075 mm, 1g, 10 ciclos por eixo de acordo com EN60068-2-6.
Especificações mecânicas:
Grau de proteção - IP66 (proteção individual dos componentes e sistema inteiro com habitação)
Material:
Interno - Painel: alumínio anodizado (TCU, PCU, PSU), alumínio revestido em pó (DPU)
Externo - Moldura: aço inoxidável AISI 304 (1.4301); Habitação do sistema H4: aço inoxidável AISI 304 (1.4301), jateado, rugosidade superficial típica Ra = 1,6 µm
Instalação:
Massa:
Painel (DPU com moldura, TCU, PSU DC): aprox. 23 kg Painel (DPU com moldura, TCU, PSU AC): aprox. 24 kg Habitação do sistema (AG-XX00): aprox. 11 kg
Dimensões:
Informação para aplicação em áreas perigosas:
Certificado de exame de tipo UE - BVS 17 ATEX E 036 X
Marcação - 2G Ex eb q ib [ib] IIC T4 IP66 Gb
2D Ex tb [ib] IIIC T85°C IP66 Db
Conformidade com as diretivas:
Diretiva 2014/34/EU - EN 60079-0:2012+A11:2013, EN 60079-5:2015, EN 60079-7:2015, EN 60079-11:2012, EN 60079-31:2014
