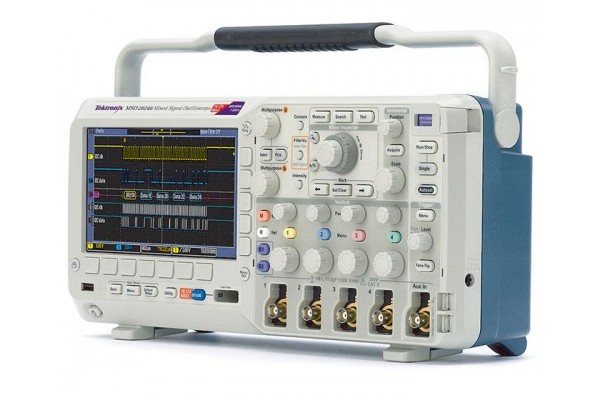

Osciloscópio Digital Tektronix - Série MSO2000B / DPO2000B

Combine isso com análises automatizadas de barramentos seriais e paralelos, além dos inovadores controles do Wave Inspector®, e você terá as ferramentas necessárias para acelerar a depuração.

Observe vários pontos em seu projeto com 4 canais analógicos e 16 canais digitais, além de 2 formas de onda de barramento. Encontre anomalias rapidamente com a tela de fósforo digital e 125 combinações de disparo, e use o Wave Inspector para percorrer 1 milhão de pontos de forma de onda, ampliar, marcar pontos de interesse e navegar de marca a marca. Além disso, o FilterVu reduz o ruído, não as falhas.

Reduza erros e economize tempo com a decodificação automática de barramentos seriais. Além disso, módulos opcionais de acionamento e decodificação serial automatizam o acionamento em conteúdo de pacotes específicos, exibindo dados em formas de onda analógicas e visualizações de barramento para insights rápidos. Também disponíveis: opções para os principais barramentos seriais em aplicações automotivas, de design embarcado e computacionais.

A interface de sonda Tek VPI oferece ampla cobertura de aplicações, e você não precisa se preocupar com fatores de escala. Use uma ampla variedade de sondas ativas e de corrente que se comunicam automaticamente com fatores de escala, permitem deskewing simples e fornecem informações da sonda na tela do escopo.

Depure designs de sinais mistos com até 4 canais analógicos e 16 canais digitais, todos correlacionados no tempo. Combine canais digitais para mostrar barramentos paralelos ou decodificar barramentos seriais. Adicione a inovadora sonda lógica P6316 para facilitar a conexão ao seu projeto e acompanhar os sinais.

- 16 canais totalmente integrados, todos com taxa de amostragem de 1 GS/s.

- Funcionalidade fácil de usar de analisador lógico.

- Defina barramentos paralelos ou seriais para acionamento e decodificação.

- Visualização simples com agrupamento e codificação de cores de formas de onda.

Modelo	Banda Passante Analógica	Taxa de Amostragem	Comprimento do Registro	Canais Analógicos	Canais Digitais
DPO2002B	70 MHz	1 GS/s	1 Mpoints	2	-
DPO2012B	100 MHz	1 GS/s	1 Mpoints	2	-
DPO2004B	70 MHz	1 GS/s	1 Mpoints	4	-
MSO2002B	70 MHz	1 GS/s	1 Mpoints	2	16
DPO2022B	200 MHz	1 GS/s	1 Mpoints	2	Não há comentários para este produto. Escreva um comentário Seu nome Seu comentário Nota: HTML não suportado. Avaliação     Ruim           Bom Continuar Perguntas e respostas Voltar ao inicio × Ao clicar em Enviar, você concorda com a nossa Politica de privacidade Enviar
