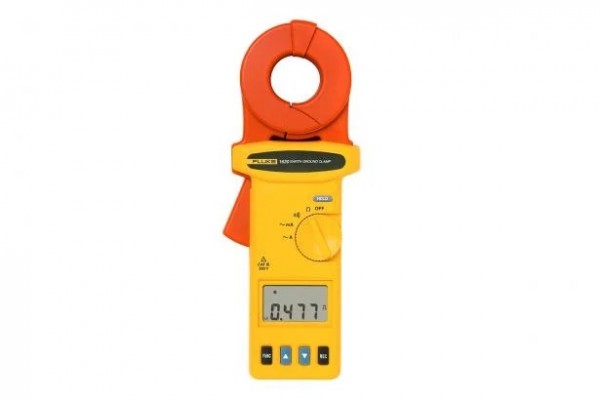

  • Medidor de resistência de terra Fluke 1630

A técnica de teste de terra através de pinça utilizada pela Fluke 1630 simplifica os testes do loop de terra e permite a realização de medições não intrusivas de corrente de fuga. O design compacto e robusto torna a Fluke 1630 fácil de utilizar em espaços pequenos e ambientes rigorosos, enquanto que a função de retenção de visualização e o teste de continuidade com função de alarme sonoro assegura comodidade na utilização. A nova técnica significa que o teste de resistência de loop de terra e continuidade pode ser realizado sem se interromper o circuito.


Sistema de teste sem estacas

A Fluke 1630 utiliza o método de teste sem estacas, que elimina a necessidade de desligar varetas de terra paralelas e encontrar locais adequados para colocar estacas de terra auxiliares. Isto poupa tempo e permite que utilizadores como electricistas industriais e de serviços públicos, bem como electricistas de assistência no terreno e fornecedores, realizem testes de resistência de loop de terra em locais onde não é possível recorrer a outras técnicas, incluindo no interior de edifícios ou em postes de electricidade. Com o método de teste sem estacas, deixa de ser necessário usar estacas de terra. A pinça amperimétrica de terra Fluke 1630 é colocada à volta da vareta de terra ou do cabo de ligação. Um dos lados da pinça induz uma determinada tensão e a corrente é medida pelo outro lado da pinça. O equipamento de teste determina automaticamente a resistência de loop de terra nesse ponto de ligação à massa.


Especificações gerais

Erro de utilização: Refere-se à gama de temperaturas de funcionamento, tendo garantia de 2 anos

Gama de temp. de armazenamento: -20 °C a 60 °C (-4 °F a 140 °F)

Gama de temp. de referência: 23 °C ± 5 °C (73 °F ± 9 °F)

Umidade de armazenamento: <75 % Rh

Umidade de funcionamento: <85% Rh

Display: Display LCD digital 999 com símbolos especiais

Proteção: IP30, de acordo com a norma IEC 529/EN 60529

Segurança: 300 V, CAT III, grau de poluição 2, de acordo com as normas IEC 61010-1 e IEC 61010-2-032

Peso: 750 g

Tamanho do condutor: aproximadamente 35 mm

Dimensões (comprimento x largura x profundidade): 276 mm x 100 mm x 47 mm

Emissão: IEC 1000 4-2, IEC 61326-I classe B

Imunidade

  • IEC 61000-4-2, 8 kV (ar) critérios A
  • IEC 61000-4-3, 3 V/m critérios de desempenho A

Seleção de gama: Auto

Indicador de sobrecarga: "OL" no display

Tempo de medição: 0,5 seg.

Frequência de medição: 3,333 kHz

Tipo de pilha: Alcalina de 9 V (tipo IEC 6 LR 61)

Vida útil da pilha: ≥ 8 horas (utilização contínua)

Consumo de energia: 40 mA

Indicação de pilha fraca: Símbolo no display


Resistência de loop de terra (gama automática)

Gama: Precisão (± % da leitura em Ω)

0,025 - 0,250 Ω: ± 1,5 % leit. ± 0,02 Ω

0,250 - 9,999 Ω: ± 1,5 % leit. ± 0,05 Ω

10,00 - 99,99 Ω: ± 2,0 % leit. ± 0,3 Ω

100,0 - 199,9 Ω: ± 3,0 % leit. ± 1,0 Ω

200,0 - 400,0 Ω: ± 5,0 % leit. ± 5 Ω

400,0 - 600,0 Ω: ± 10 % leit. ± 10 Ω

600,0 - 1500 Ω: ± 20 %

Nota: Resistência de loop sem indutância, campo magnético externo <50A/m, campo eléctrico externo <1 V/m, condutor centrado.
