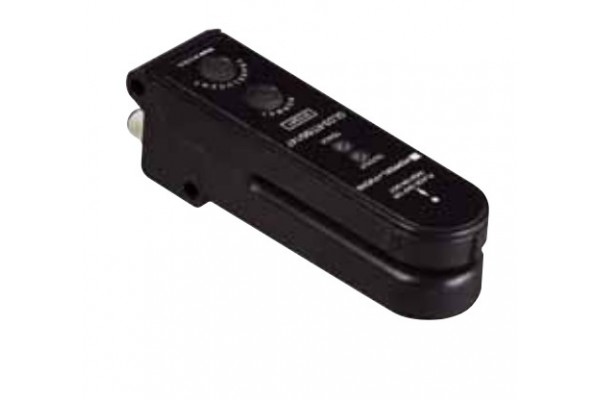

Sensor Fotoelétrico Slot Pepperl-Fuchs GLD3-RT/95/147

A linha fotoelétrica da Pepperl+Fuchs também abrange sensores slot especiais. Esse tipo de sensor é usado apenas quando uma curta distância de detecção é necessária. Eles oferecem a vantagem de ter uma instalação elétrica mais simples em comparação aos sensores tipo barreira, uma vez que a fiação é necessária somente para um dispositivo. Além disso, não há problemas de alinhamento entre o emissor e o receptor.

--- Model Number GLD3-RT/95/147 Photoelectric slot sensor with 4-pin, M8 x 1 connector ---

Features

- Push-button programmable

- Adjustable sensitivity

- Detection of paper and foil labels, including translucent varieties

Technical data

General specifications

Light source: LED

Light type: modulated visible red light

Slot width: 3 mm

Slot depth: 54 mm

Indicators/operating means

Function indicator: 2 LEDs

Electrical specifications

Operating voltage UB: 10 ... 30 V DC

Ripple: 10 %

No-load supply current I0: ≤ 45 mA

Output

Switching type: light/dark on

Signal output: 1 NPN and 1 PNP, Short circuit and overload protected, Reverse polarity protected

Switching current: max. 150 mA

Voltage drop Ud: ≤ 1.5 V

Switching frequency f: 5 kHz

Response time: ≤ 100 µs

Conformity

Product standard EN 60947-5-2

Ambient conditions

Ambient temperature: -40 ... 70 °C (-40 ... 158 °F)

Storage temperature: -40 ... 70 °C (-40 ... 158 °F)

Mechanical specifications

Housing width: 25 mm

Housing height: 27.21 mm

Degree of protection: IP66

Connection: M8 x 1 connector, 4-pin

Material: Housing Thermoplastic PPS, Optical face zylex

Mass: 53.86 g

Approvals and certificates

UL approval: cULus

CCC approval: CCC approval / marking not required for products rated ≤36 V

Approvals: CE
