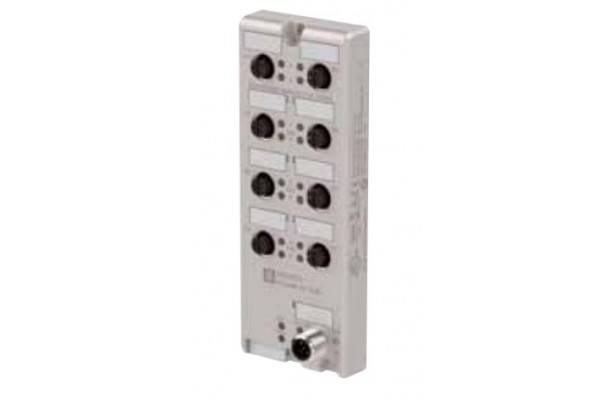

Terminal IO-Link 10 Entradas 6 Saídas Peppperl-Fuchs ICA-10DI6DO-G60A-IO

A Pepperl+Fuchs oferece uma ampla variedade de sensores inteligentes com interface IO-Link. De barreiras de luz fotoelétricas, grades de luz e sensores de distância, sensores ultrassônicos até sistemas de medição de posição indutiva, todos esses dispositivos combinam as vantagens do IO-Link e aumentam a eficiência dos processos da sua instalação.

O IO-Link permite que toda a inteligência dos sensores e dos atuadores seja utilizada e possibilita a comunicação transparente até o último aparelho do processo. Os dispositivos de IO-Link transmitem dados de processo e diagnóstico, comunicam informações de status e aplicam novos dados de parâmetros. Eles formam a base para a rede integrada de componentes, máquinas e instalações. Na Pepperl+Fuchs, isto é conhecido como Sensorik4.0®. Com a expansão contínua do portfólio de IO-Link, a tecnologia de automação da Pepperl+Fuchs está abrindo caminho para a Indústria 4.0.

Maior eficiência e redução sustentável de custos com o IO-Link

Do estágio de planejamento até o comissionamento e manutenção, a interface padrão não proprietária prova seu valor a cada passo com transparência e economia de custos. O IO-Link permite a transferência digital simultânea de informações de comutação, dados e informações de status. Os dados podem ser avaliados localmente no sensor, centralmente no PLC, ou por IO-Link master.

O IO-Link também pode ser usado para acessar informações de diagnóstico e status sobre o estado operacional de um sensor durante a operação, por exemplo, fornecendo informações sobre contaminação ou avaria. Isso permite que a manutenção preditiva seja realizada, o que ajuda a evitar o tempo de inatividade da instalação. A função de localização pode ser usada para localizar facilmente um sensor dentro de uma instalação, permitindo que ele seja reparado ou substituído rapidamente. O gerenciamento inteligente de parâmetros permite que os parâmetros sejam alterados em segundos e que os sensores substituídos sejam reconfigurados automaticamente com os parâmetros anteriores. Tanto o arquivo de descrição de dispositivo IO padronizado (IODD) para cada sensor IO-Link como a aplicação de conceitos operacionais padrão reduzem o tempo necessário para instalação e comissionamento.

A interface IO-Link de padrão internacional (IEC 61131-9) reduz a variedade de interfaces no mercado, reduzindo assim o número de entradas de controle necessárias. Em longo prazo, isso reduz os custos de planejamento e administração, ao mesmo tempo em que aumenta a flexibilidade.

--- Model number ICA-10DI6DO-G60A-IO, I/O hub with IO-Link interface for 10 digital inputs and 6 digital outputs ---

Features

- Sturdy metallic housing

- IO-link interface for service and process data

- 10 digital inputs and 6 digital outputs

- Logic level can be configured per port

- Filter time can be configured per port

- Pulse extension can be configured per port

Technical data

General specifications

UL File Number: E223772

Functional safety related parameters

MTTFd: 2111 a

Indicators/operating means

LED UAUX: Green: Actuator supply voltage OK; Red: Actuator supply voltage < 18 V

LED IO-Link: Green: module is switched on, no communication; Flashing green: communication OK; Red: signal line overload

LED A: Orange: status indicator channel A; Red: peripheral error

LED B: White: status indicator channel B; Red: peripheral error

LED US: Green: system/sensor supply voltage OK; Red: system/sensor supply voltage < 18 V; Flashing red: sensor supply voltage overload

Electrical specifications

Rated operating voltage Ue: 18 ... 30 V

Nominal voltage: 24 V DC

Nominal current: 4 A

Current consumption: typ. 80 mA

Interface

Interface type: IO-Link

Device profile: Identification and Diagnosis

Transfer rate: COM 3 (230.4 kBaud)

IO-Link Revision: 1.1

Min. cycle time: 2 ms

Process data witdh: Input 4 Byte; Output 4 Byte

SIO mode support: no

Device ID: 0x0F0202 (983554)

Compatible master port: type B

Input

Number/Type: 10 digital inputs (X1 - X5) , 2-, 3-, 4-wire PNP, DC , Type 3 according to IEC 61131-2

Sensor supply: Depending on the IO-Link master, max. 500 mA per module

Output

Number/Type: 6 digital outputs (X6 - X8) , 2-, 3-wire connection

Output rated operating current: Depending on the IO-Link master, ≤ 500 mA per channel

Directive conformity

Electromagnetic compatibility Directive 2014/30/EU: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011

Standard conformity

Degree of protection: EN 60529:2000

Fieldbus standard: Type 1 according to IEC 61131-2

Emitted interference: EN 61000-6-2:2005

Noise immunity: EN 61000-6-4:2007+A1:2011

Shock resistance: EN 61131-2:2004

Ambient conditions

Ambient temperature: -20 ... 70 °C (-4 ... 158 °F)

Storage temperature: -40 ... 70 °C (-40 ... 158 °F)

Relative humidity: max. 95 %

Altitude: 0 ... 2000 m

Shock and impact resistance: 50 g, 11 ms, all axes

Vibration resistance: 15 g / 5 ... 500 Hz

Pollution degree: 3

Mechanical specifications

Degree of protection: IP65/IP67/IP69K

Connection: Power supply/IO-Link M12, A-coded; Inputs/Outputs M12, A-coded

Material: Contacts CuSn, gold-plated; CuNi, gold-plated; Housing Diecast zinc; Plastic parts PA; Seal FKM

Mass: 400 g

Construction type: Field housing

Accessories

MH V1-SCREWDRIVER: torque screwdriver (0.6 Nm)

MH V1-BIT M12: plug-in cap M12
