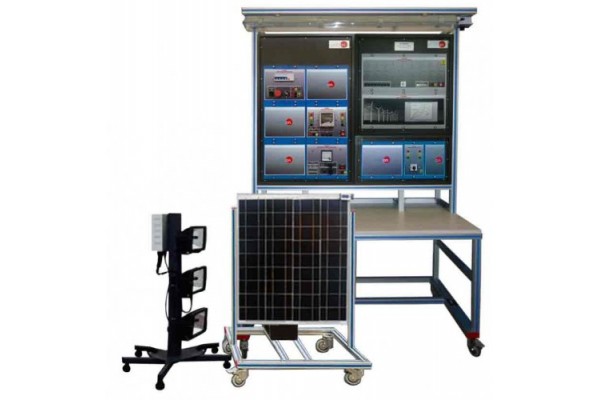

Bancada Didática Fotovoltaica com Conexão à Rede Edibon AEL PHVG

A aplicação fotovoltaica AEL-PHVG com conexão à rede foi projetada pela Edibon para estudar a produção de energia por painéis fotovoltaicos e como essa energia é injetada na rede.

A economia de energia e a redução da poluição ambiental são questões globais cruciais. O uso de energias renováveis ​​como fontes alternativas aos combustíveis fósseis pode tratar de ambas as questões, com grandes benefícios, especialmente em países onde as fontes de energia tradicionais são escassas.

Nas últimas duas décadas, a energia fotovoltaica evoluiu de aplicações em pequena escala para se tornar uma fonte de eletricidade convencional. Para aprender sobre a produção de energia solar, o AEL-PHVG inclui um módulo que emula um sistema fotovoltaico e um inversor de rede. Por outro lado, painéis fotovoltaicos e lâmpadas são incluídos para estudar sistemas reais de produção de energia solar.

Esse aplicativo pode trabalhar em conjunto com outras fontes de geração de energia para estudar o mix de energia, suas vantagens e problemas desenvolvidos quando fontes alternativas são interconectadas a um sistema de energia. Esta aplicação pode ser combinada com outras aplicações das áreas de geração, transmissão / distribuição e sistemas de carga.

POSSIBILIDADES PRÁTICAS:

1.- Fiação do sistema fotovoltaico.

 2.- Verificação do sistema fotovoltaico com alimentação à rede elétrica.

 3.- Medição da produção de energia pelo painel fotovoltaico.

 4.- Encontrar o ponto de potência máximo.

 5.- Potência mínima do inversor fotovoltaico.

 6.- Perdas do inversor da rede elétrica.

 7.- Controle do inversor da rede elétrica.

 8.- Visualização dos parâmetros elétricos do painel fotovoltaico através do sistema de controle SCADA.

 9.- Resposta do sistema em caso de falta de energia na rede.

10.- Proteção contra raios para sistemas fotovoltaicos.

11.- Teste das características V-I.

Outras possibilidades a serem feitas com esta unidade:

12.- Muitos estudantes veem os resultados simultaneamente.

 Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

13.- O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

14.- Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

15.- Esta unidade pode ser usada para realizar pesquisas aplicadas.

16.- Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

- Vários outros exercícios podem ser feitos e projetados pelo usuário.

ESPECIFICAÇÕES:

With this unit there are several options and possibilities:

- Main items: 1, 3 and 4.

- Optional items: 2, 5, 6 and 7.

Let us describe first the main items (1 to 4):

AEL-PHVG. Unit.

The trainer includes the following modules:

 •N-ALI01. Industrial Main Power Supply.

 Supply voltage: 400 VAC, 3PH+N+G

 ON-OFF removable key

 Output voltage connections:

 Three-Phase + Neutral: 400 VAC

 Single-Phase: 230 VAC

 Three-Phase supply hose with IP44 3PN+E 32A 400V connecting plug.

 Differential magnetothermal, 4 poles, 25A, 300mA AC 6KA

 •N-INV02. 3kW Grid Inverter.

 DC circuit breaker.

 Overload voltage protection for photovoltaic and bus terminals.

 DC input voltage range: 25-100V

 Output voltage: 3x400 V/50 Hz

 Power output: 3000 W

 •N-EALD. Network Analyzer Unit with Data Acquisition.

ON-OFF switch.

Supply voltage: 400 VAC.

Input terminals: Input connection with the measurement point.

Output terminals: Output connection with the measurement point.

Digital outputs: Three digital outputs are used for pulses or alarms, or for combining both.

RS-485 Communication port.

Fuses: 3x10 A.

Network Analyzer Display. It shows:

 Active, reactive and apparent power.

 Active, reactive and apparent energies.

 Lines and phase currents.

 Line and phase voltages.

 Frequencies.

 Power Factor.

 •PSPS/A. Advanced Panel simulator power supply.

 Open-circuit voltage: 500 V

 Closed-circuit current: 10 A

 Power output: 1500 W

 •N-ARR12. Direct Starter Module.

 Nominal voltage: 400 VAC.

 Maximum contacts current: 10A.

 Two positions commutator (ON-OFF):

 0: Open circuit.

 1: Closed circuit.

Optional modules:

 •LP3. 3 lamps panel.

 Power: 3 x 250W.

 Switch ON/OFF.

 Intensity Regulator.

 Aluminium frame.

 •FVP96. 96W Photovoltaic Panel.

 Maximum Power: 96W

 Voltage at maximum power: 17,8 V

 Current at maximum power: 3,7 A

 Short-Circuit Current: 4,05 A

 Opened-Circuit Voltage: 22,25 V
