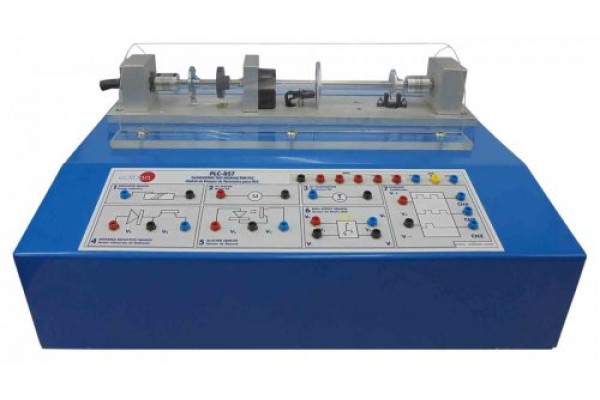

Bancada Didática de teste de tacômetros para PLC Edibon PLC BS7

O sistema modular para o estudo de sensores com controle PLC, "PLC BS", é um grande número de módulos que mostram a operação de diferentes sensores para entender as aplicações de controle de sensores de diferentes tecnologias, aplicadas a sistemas comuns de medição e controle, como temperatura , vazão, pressão, deformação, velocidade, etc. Os “PLC-BS” foram projetados para trabalhar com controle de PLC e oferecem uma introdução às unidades de PLC que trabalham com um sinal de sensor e controlam um atuador.

Os módulos “PLC-BS”, projetados pela EDIBON, permitem ao usuário conhecer os conceitos básicos de diferentes sensores (operação, calibração do sensor etc.) e a operação básica de uma unidade de controle lógico programável (PLC) sem nenhum conhecimento prévio ou experiência.

POSSIBILIDADES PRÁTICAS:

1.- Como usar o efeito Curie como aplicação de um controlador termostático de alta temperatura.

2.- Termostato bimetálico ajustável. Para usar o termostato bimetálico como um controlador de temperatura, calculando sua histerese.

3.- Termostato bimetálico ajustável. Como podemos reduzir a histerese adicionando um resistor ao circuito de aquecimento.

4.- Utilizar o termostato baseado em um sensor bimetálico para controlar a temperatura.

5.- Para usar o termostato capilar.

6.- Usando as entradas e saídas analógicas do CLP para ler e escrever sinais analógicos.

7.- Leia o sinal do sensor de temperatura com o PLC.

8.- Controle manual do atuador através do PLC.

9.- Controle PID do valor da temperatura através do PLC.

10.-Observe os efeitos do controle de temperatura para alterações nos parâmetros do PID.

ESEPCIFICAÇÕES:

- FACO. Power Supply:

 Fixed outputs DC: + 5 V, ± 12 V, 1 A.

 Variable outputs DC: ± 12 V, 0.5 A.

 AC output: 12 V or 24 V.

 Connection to the PLC-BS modules through 25 pin Sub-D connectors.

 LED’s voltage indicators.

 Robust construction.

- BS2. Temperature Test Module:

 Painted steel box. Connection diagrams for each transducer are represented graphically.

 Bimetallic switch sensor:

 Bimetallic contact thermal switch. Opening temperature: 50 °C. Closing temperatures: 30 °C. Configuration: N.C. contact.

 Adjustable bimetallic thermostat:

 With heater resistor that allows minimizing the differential cycles and preventing overpeaks.

 Temperature range: 0°C to 30°C. N. C. contact.

 Magnetic block:

 Inside of an external case. Composed of a ferrite pipe, with a heater element inside of them.

 Incandescent lamp.

 Relay AC:

 It allows to turn on and off the incandescent lamp placed over the temperature sensors.

 Voltage and current (nominal): 250 V – 10 A. N.O. contact. Switching voltage: 12 V.

 Capillary thermostat:

 Temperature range: 0 ºC – 90 ºC. Max. bulb temperature: 150 ºC. Socket current: 15 A, 250 V AC. N.C. contact.

 Thermocouples:

Three cromel-alumel thermocouples “type K”. One of them is placed near the capillary thermostat and the bimetallic sensor, another on the adjustable bimetallic thermostat and the third one inside the magnetic collection. Each one of them is used to measure the temperature that each one of the sensor are controlling. Temperature range: -50 ºC – 250 ºC.

 Feedback sensor for PLC control:

 Conditioning signal circuit of a temperature sensor.

 Voltage output range: 0 – 10 Vdc.

Cables and Accessories, for normal operation.

Manuals: This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance & Practices Manual.

Each module may operate independently of another.
