  • Bancada Didática para testes de bombas múltiplas controlada por computador Série/paralelas Edibon PBSPC

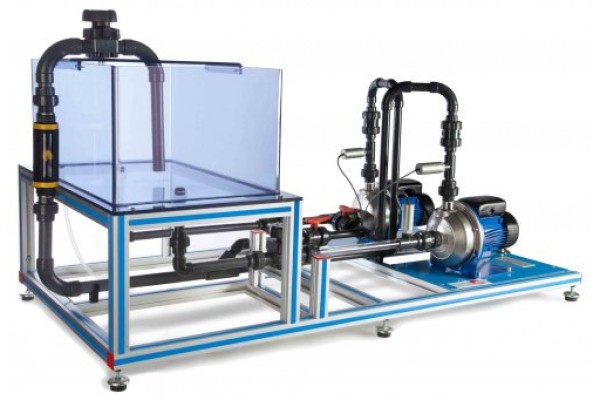

Bancada Didática para testes de bombas múltiplas controlada por computador Série/paralelas Edibon PBSPC

    Preço sob
    consulta

0 comentários / Escreva um comentário

O banco de bombas controladas por computador / série paralela, "PBSPC", foi projetado para demonstrar as vantagens operacionais da operação paralela ou em série, dependendo da tarefa exigida. Esta unidade consiste em duas bombas centrífugas, um tanque de água de alimentação, tubos de circulação, válvulas de regulação, três sensores de pressão e um sensor de fluxo. As bombas centrífugas podem operar: sozinhas, acopladas em série ou em paralelo. Um motor trifásico ativa uma bomba com possibilidade de ajuste e medição da velocidade de rotação, bem como o torque mecânico transmitido, e um motor monofásico ativa a outra bomba. As bombas são instaladas em um sistema de tubulações que, por ser um circuito fechado, evita o desperdício permanente de água durante a operação. Com o posicionamento adequado das válvulas, é possível conectar as bombas individualmente, em série ou em paralelo, dependendo de qual teste será realizado.

A unidade "PBSPC" possui instrumentação e sensores para permitir a medição, a partir do computador, dos parâmetros mais típicos das bombas:

- Velocidade de rotação do motor.

- Fluxo total de impulsos.

- A pressão de admissão e descarga.

Torque.

- valores calculados:

 Altura total.

Poder hidráulico.

Potência mecânica.

Eficiência.

Parâmetros ajustáveis, como:

- Velocidade e vazão do motor.

- Posição das válvulas.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no processo.






POSSIBILIDADES PRÁTICAS:


1.- Obtenção das curvas H (Q), N (Q),% Eff (Q).

2.- Três representações simultâneas de H (Q), N (Q) e Eff% (Q).

3.- Obtenção do mapa de uma bomba centrífuga.

4.- Estudo dimensional das magnitudes H *, N * e Q *.

5.- Teste de cavitação e obtenção de curvas NPSHr.

6.- Acoplamento em série de duas bombas com as mesmas características.

7.- Acoplamento em série de duas bombas de características diferentes.

8.- Acoplamento paralelo de duas bombas com as mesmas características.

9.- Acoplamento paralelo de duas bombas de características diferentes. Possibilidades práticas adicionais:

10.-Calibração dos sensores. Outras possibilidades a serem feitas com esta unidade:

11.-Muitos estudantes visualizam resultados simultaneamente. Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

12.-Controle aberto, controle multicontrole e controle em tempo real. Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivativos; etc, em tempo real.

13.-O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

14.-Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

15.-Esta unidade pode ser usada para fazer pesquisas aplicadas.

16.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

17.-Controle do processo da unidade PBSPC através da caixa da interface de controle sem o computador.

18.-Visualização de todos os valores dos sensores utilizados no processo da unidade PBSPC.

- Ao usar o PLC-PI, mais 19 exercícios adicionais podem ser realizados.

- Vários outros exercícios podem ser feitos e projetados pelo usuário.


ESPECIFICAÇÕES:


With this unit there are several options and possibilities:

 - Main items: 1, 2, 3, 4, 5 and 6.

 - Optional items: 7, 8, 9, 10 and 11.

Let us describe first the main items (1 to 6):

PBSPC. Unit:

Bench-top unit.

Anodized aluminum frame and panels made of painted steel.

Main metallic elements made of stainless steel.

Diagram in the front panel with distribution of the

elements similar to the real one.

Two centrifugal pumps:

 Maximum flow: 120 l/min.

Maximum height (approx.): 25 mwc (meter of water

column).

A three-phase motor activates a pump, 0.37 kW with

continuous adjustment with inverter of frequency/

voltage; and other single-phase motor activates the

other pump.

Three valves that allow for connecting the pumps

separately, in series or in parallel depending on their

appropriate position.

Two flow regulating valves.

Water tank, capacity: 60 l.

Torque measurement and speed measurement.

Discharge pressure sensor; range: 0 – 2.5 bar.

Discharge pressure sensor; range: 0 – 6 bar.

Admission pressure sensor; range: -1 – 0 bar.

Flow sensor; range: 0 – 150 l/min.

By the previous sensors we can make measurements of the most representative parameters of the pumps

and their couplings (series/parallel):

 Speed.

 Torque.

 Total impelled flow.

 Admission and discharge pressure.

The speed of one pump is adjustable from the computer.
