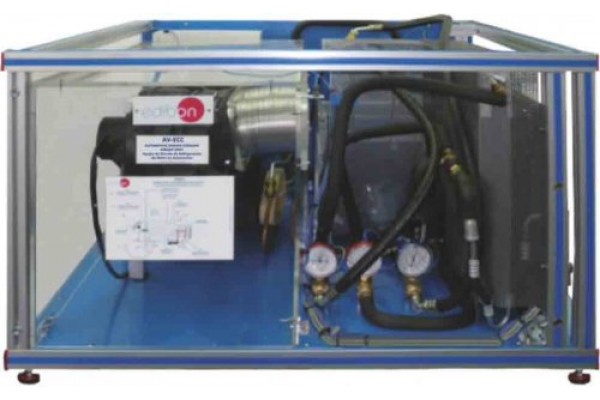

Bancada Didática Circuito de Refrigeração de Motor Automotivo Edibon AV ECC

A unidade de circuito de refrigeração de motores automotivos, “AV-ECC”, fornece uma solução prática para a introdução dos sistemas eletrônicos de sistemas de refrigeração de motores usados atualmente no campo automotivo.

Os componentes incluídos no "AV-ECC" são focados em diferentes funções, como operação de trocadores de calor, circuito de refrigeração, sensores de temperatura, unidade de controle eletrônico, etc.

A unidade “AV-ECC” é fornecida com um conjunto diferente de exercícios práticos, através dos quais o aluno entenderá como os componentes usados nos sistemas de refrigeração do motor funcionam.

POSSIBILIDADES PRÁTICAS:

1.- Função dos componentes do circuito principal de refrigeração.

2.- Função dos componentes do circuito auxiliar para aquecer a cabine de passageiros.

3.- Ativação automática da ventoinha de arrefecimento do motor com o sensor de temperatura do líquido de arrefecimento.

4.- Controle do circuito de refrigeração e modos de operação.

- Vários outros exercícios podem ser feitos e projetados pelo usuário

ESPECIFICAÇÕES:

A unidade “AV-ECC” é montada em uma estrutura metálica.

Os componentes “AV-ECC” estão divididos nos seguintes grupos:

 Componentes da fonte de alimentação:

 Fonte de energia.

 Interruptor de ignição do carro.

 Componentes de controle:

 Unidade de controle eletrônico.

 Mudar de Controle.

 Caixa de fusíveis e relés:

 Módulo de carro GEM.

 Tensão de operação: 12V DC.

 Conector de diagnóstico OBDII.

 Indicador de energia.

 Sensores de temperatura:

 Um sensor de temperatura em cada estágio do circuito.

 Medidor de temperatura para cada sensor de temperatura.

 Circuitos de refrigeração:

 Circuito para resfriar o motor.

 Circuito para aquecer a cabine de passageiros.

 Componentes do atuador:

 Ventilador de refrigeração do motor.

 Ventilador da cabine de passageiros.

 Bomba de refrigeração elétrica.

 Válvula solenóide para ativar o circuito para aquecer a cabine de passageiros.

Cabos e acessórios, para operação normal.

Manuais: Esta unidade é fornecida com os seguintes manuais: Manuais de serviços necessários, montagem e instalação, inicialização, segurança, manutenção e práticas.
