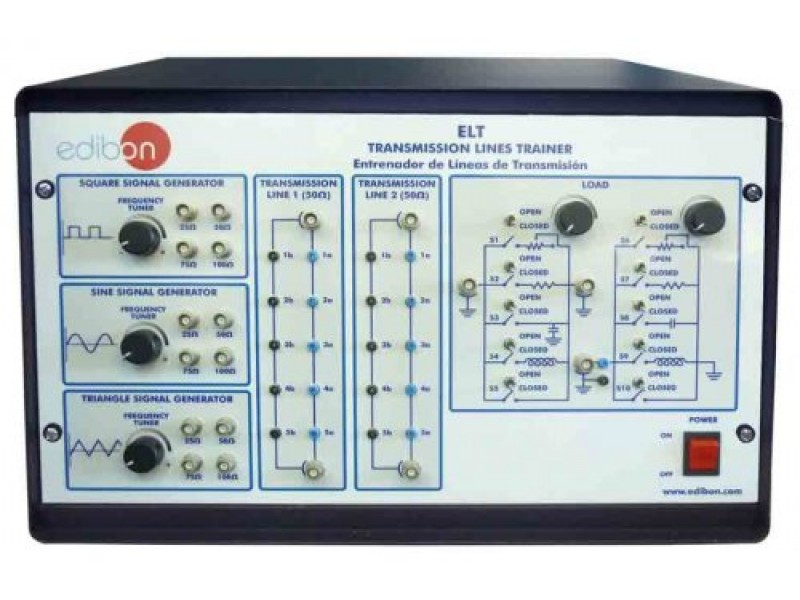

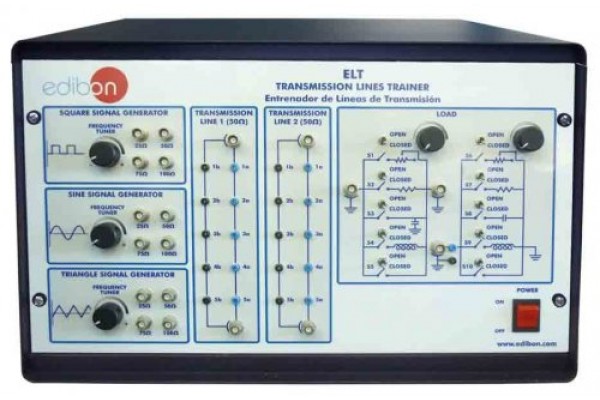

Bancada Didática Treinador de Linhas de Transmissão Edibon ELT

O treinador é dividido em diferentes blocos: geradores de sinal, linhas de transmissão e cargas.

 - Bloco Geradores de sinais: contém um grupo de geradores de sinais para estudar o comportamento de diferentes tipos de sinais. Cada gerador de sinal contém um codificador para alterar a frequência do sinal e quatro conectores BNC com impedância de saída diferente. Existem três tipos de geradores: gerador de sinal quadrado, gerador de sinal senoidal e gerador de sinal triangular.

 - Bloco da linha de transmissão: contém duas linhas de transmissão feitas cada uma com 40 m. do cabo RG-174, para estudar uma linha de transmissão individual de 40 m. ou 80 m. linha de transmissão com a soma das duas linhas. As duas linhas de transmissão contêm dois conectores BNC no início e no final da linha e cinco pontos de teste com 10 m. do cabo coaxial entre si. O primeiro e o último ponto de teste são conectados internamente aos conectores BNC mais próximos.

 - Bloco de carga: este bloco contém dois conjuntos de cargas, para configurar as diferentes cargas de terminação ou para configurar as diferentes descontinuidades na linha de transmissão. Os dois conjuntos de cargas possuem uma resistência variável, uma resistência fixa, uma carga capacitiva, uma carga indutiva, um curto-circuito etc. Essas cargas diferentes são definidas com uma chave associada a cada uma.

POSSIBILIDADES PRÁTICAS:

1.- Familiarização com o treinador.

  2.- Análise da medição de atenuação ao longo da linha com sinal senoidal.

  3.- Análise das medidas de atenuação e distorção ao longo da linha com sinal Triângulo.

  4.- Análise das medidas de atenuação e distorção ao longo da linha com sinal quadrado.

  5.- Cálculo de perdas de inserção.

  6.- Medição do VSWR de uma carga correspondida e não correspondida e a conversão em perda de retorno e coeficiente de reflexão.

  7.- Cálculo da impedância da linha e coeficiente de reflexão com o gráfico de Smith.

  8.- Analise a velocidade de propagação com TDR.

  9.- Medir o comprimento de uma linha com TDR.

10.-Use o TDR para identificar falhas na linha de transmissão.

11.-Use o TDR para identificar as diferenças entre cargas combinadas e cargas incompatíveis e estudo da impedância da linha de transmissão.

12.-Use o TDR para identificar as diferenças entre cargas indutivas e capacitivas.

13.-Encontrar descontinuidades em uma linha com o TDR.

ESPECIFICAÇÕES:

All elements are mounted in a metallic box, with power supply and block diagrams.

Signal Generators blocks:

 Square Signal Generator block:

 Amplitude: +12V.

 Frequency range: 1Hz to 50KHz.

 Sine Signal Generator block:

 Amplitude: +/- 2.5 V.

 Frequency range: 1 Hz to 100KHz.

 Triangle Signal Generator block:

 Amplitude: +/- 2.5 V.

 Frequency range: 1 Hz to 100KHz.

 Each signal generator contains an encoder to change the signal frequency and four BNC connectors with different output impedance.

Transmission Lines block:

 2 transmission lines.

 2 BNC connectors for each transmission line.

 5 Test points along of each transmission line. The first and the last test point are straight connected with the BNC connectors and there is 10 m. of coaxial cable between test points.  40 m. of RG-174 coaxial cable in each line, a total of 80 m. in the 2 lines.

Load block:

 Type of loads: resistive, inductive and capacitive loads.

 First group of loads:

 1 K(Ohm) potentiometer.

 33(Ohm)  Resistance.

 1nF Capacitor.

 4.7 (Microns)H Inductance.

 Short circuit/Open circuit.

 Second group of loads:

 1 K(Ohm)  potentiometer.

 50(Ohm)  Resistance.

 10nF Capacitor.

 4.7 (Microns)H Inductance.

 Short circuit/Open circuit.

 Switches to connect and disconnect each load.

 3 BNC connectors.

Cables and Accessories, for normal operation.

Manuals: This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance & Practices Manuals.
