Bancada didática Treinador de Satélite Edibon ESA

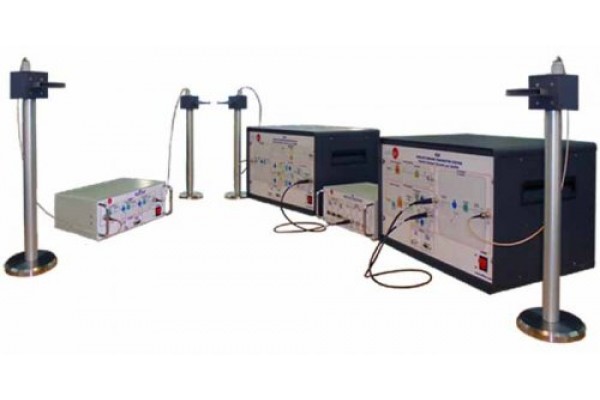

O treinador “ESA” é um sistema avançado que opera em conjunto com um computador (PC), que permite aos alunos uma maneira fácil de gerenciar e visualizar os dados. O software “ESA” permite executar várias ações: configurar os dados de envio, selecionar o ponto de teste desejado para visualizar, selecionar diferentes falhas no equipamento, etc.

O treinador “ESA” é dividido em diferentes módulos para permitir ao aluno uma melhor compreensão da unidade. Esses módulos são: Estação Transmissora Terrestre por Satélite, Estação Receptora Terrestre por Satélite, Repetidor de Satélite e o Módulo de Controle de Sinal e Aquisição de Dados.

A estação transmissora terrestre por satélite funciona como um equipamento real em terra, transmitindo o sinal (uplink) ao repetidor de satélite através da antena do transmissor terrestre por satélite. A Estação Receptora de Terra por Satélite funciona como um equipamento terrestre real, recebendo o sinal (Downlink) do Repetidor de Satélite através da Antena Receptora de Terra por Satélite. O transmissor e o receptor estão conectados ao computador para análise de sinal, configuração da transmissão de dados, visualização de dados etc.

O módulo repetidor de satélite funciona como repetidor de satélite ativo real. Ele inclui um sistema de processamento que amplifica o sinal recebido da Estação Transmissora de Satélite em Terra (Uplink) através da Antena Receptora de Satélite e emite o sinal processado em uma faixa de frequências diferente (Downlink) através da Antena Transmissora de Satélite.

POSSIBILIDADES PRÁTICAS:

1.- Estudo dos princípios de operação de um sistema de comunicação via satélite.

2.- Princípios básicos de modulação analógica, modulação de frequência (FM).

3.- Princípios básicos de demodulação analógica, modulação de frequência (FM).

4.- Princípios básicos de modulação digital, chaveamento de mudança de fase em quadratura diferencial (DQPSK).

5.- Princípios básicos de desmodulação digital, chaveamento diferencial de fase em quadratura (DQPSK).

6.- Estudo das características da estação transmissora terrestre por satélite, repetidor de satélite e estação receptora de satélite em terra.

7.- Estudo do sistema de comunicação através de um repetidor de satélite realizando o uplink e o downlink.

8.- Realização de transferências de dados através de um sistema de comunicação via satélite (estação transmissora terrestre por satélite - estação repetidora por satélite).

9.- Estudo da qualidade do link de transmissão de dados.

10.- Análise da resposta do sistema com diferentes inserções de falha na estação transmissora de satélite.

11.- Análise da resposta do sistema com diferentes inserções de falha no Satellite Repeater.

12.- Análise da resposta do sistema com diferentes inserções de falha na estação receptora de satélite.

ESPECIFICAÇÕES:

ESA. Unit:

Satellite Ground Transmitter Station (in metallic box):

Block diagram on the front panel with the components of the Satellite Ground Transmitter Station.

Different test points to connect to the Control Signal and Data Acquisition Module, to visualize in the computer the internal signals and the intermediate steps in the modulation of a signal and generation of the uplink.

Possibility of insert different faults to test the response of the system to components failure.

Generators:

Analog Generator:

Analog signal parameters configured with the software.

Audio Frequency Range: 0 Hz to 100 Hz.

Digital Generator:

Digital signal parameters configured with the software.

One byte sent per cycle.

Modulators:

Analog Modulator:

FM modulator based on Voltage Controlled Oscillator.

Digital Modulator:

DQPSK modulator based on PSK modulator.

Up Converter (Two steps up-converter): Receive the original modulated signal and generates the Uplink to be transmit to the Satellite Repeater.

First Local Oscillator: 10 kHz.

Second Local Oscillator: 916 MHZ.

BNC connector to Satellite Ground Transmitter Antenna.

Satellite Repeater (in metallic box):

Block diagram on the front panel with the components of the Satellite Repeater.

Different test points to connect to the Control Signal and Data Acquisition Module, to visualize in the computer the internal signals and the intermediate steps in the Satellite Repeater.

Possibility of insert different faults to test the response of the system to components failure.

Down Converter (Two steps down-converter): Receive the Uplink and recover the original modulated signal:

 First Local Oscillator: 916 MHZ.

 Second Local Oscillator: 10 kHz.

 BNC connector to Satellite Receiver Antenna.

 Up Converter (Two steps up-converter): Receive the original modulated signal and generates the Downlink to be transmit to the Satellite Ground Receiver Station:

 First Local Oscillator: 8 kHz.

 Second Local Oscillator: 869 MHZ.

 BNC connector to Satellite Transmitter Antenna.

 Satellite Ground Receiver Station (in metallic box):

 Block diagram on the front panel with the components of the Satellite Ground Receiver Station.

 Different test pointsto connect to the Control Signal and Data Acquisition Module, to visualize in the computer the internal signals and the intermediate steps in the reception of the downlink and demodulation of a signal.

 Possibility of insert different faults to test the response of the system to components failure.

 Down Converter (Two steps down-converter): Receive the Downlink and recover the original modulated signal:

 First Local Oscillator: 869 MHZ.

 Second Local Oscillator: 8 kHz.

 BNC connector to Satellite Ground Receiver Antenna.

 Demodulators:

 Analog Demodulator:

 FM demodulator based on PLL circuit.

 Digital Demodulator:

 DQPSK demodulator based on Costas Loop circuit.

 Four Antennas for the Satellite Ground Transmitter and Receiver stations and the Satellite Repeater:

 Horn antenna:

 Operates in the Microwaves band of frequencies.

 Sectorial horn antenna.

 Flared in the direction of the magnetic plane (H-plane).

 Antenna holder and structure:

 Fixed antenna holder.
