Bancada Didática para controladores industriais Edibon CECI

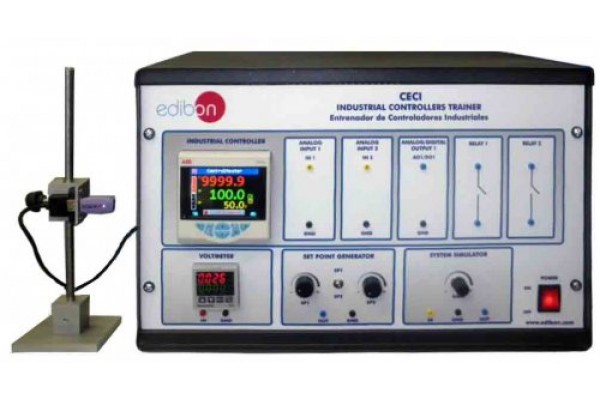

O Instrutor de Controladores Industriais, "CECI", é baseado em uma estrutura de projeto modular cuja funcionalidade é dividida em diferentes módulos para permitir ao aluno uma melhor compreensão da unidade. Os módulos incluídos na unidade são: controlador industrial, voltímetro digital, gerador de ponto de ajuste, simulador de sistema e módulo de comunicação.

- Controlador industrial: o controlador possui duas entradas analógicas e saída analógica / digital. Os plugues das entradas analógicas são usados ​​para conectar os sinais de valor do processo (PV) e valor do ponto de ajuste (SP). O plugue de saída analógico / digital é usado para o sinal do processo de saída (OP). O controlador também possui dois relés configuráveis. Além da configuração através do software, os parâmetros do controlador industrial também podem ser configurados com o painel frontal do controlador industrial.

- Voltímetro digital: este módulo permite visualizar a amplitude de um sinal dc.

- Gerador de ponto de ajuste: este módulo permite gerar um sinal de passo alternando entre duas tensões selecionáveis ​​diferentes. Os níveis de tensão podem ser ajustados usando dois potenciômetros.

- System Simulator: este módulo representa um sistema de atraso de primeira ordem. A constante de tempo do sistema é de 20 s. O ganho do sistema pode ser ajustado usando o potenciômetro correspondente.

- Módulo de comunicação: este módulo consiste em um adaptador infravermelho para USB montado em uma estrutura móvel. A estrutura nos permite consertar o adaptador para alinhá-lo ao controlador.

O software fornecido com a unidade "CECI" é o software comercial ABB device type manager (DTM), software de configuração do Control

Versões principais do controlador industrial. Este software permite que os alunos aprendam com o software real do controlador industrial.

O software permite a seleção do tipo de controle, parâmetros do controlador industrial, configuração de alertas e alarmes, tipo de loop do sistema, etc. O acesso à configuração de diferentes parâmetros é feito através de um esquema compreensível de Blocos do processo do sistema.

POSSIBILIDADES PRÁTICAS:

1.- Instalação, conexão e familiarização com o software.

2.- Estudo da função de transferência (estática e dinâmica).

3.- Familiarize-se com o gerador de set point, geração de um sinal quadrado usando dois sinais analógicos.

4.- Familiarização com a navegação de um controlador industrial (tela da página do operador, tela de tendências, etc).

5.- Resposta passo a passo de um sistema de primeira ordem.

6.- Configuração dos sinais analógicos de entradas / saídas do controlador industrial (faixa elétrica, unidades de engenharia, detector de falhas, etc.).

7.- Controle manual de um sistema de primeira ordem usando um controlador industrial (malha aberta).

8.- Controle PID automático de um sistema de primeira ordem usando um controlador industrial (circuito fechado).

9.- Obtenção automática dos parâmetros do PID através do autoajuste.

10.-Configuração de alarmes e geração de diagnósticos.

11.-Configuração de um controlador industrial usando o painel frontal (nível de configuração, nível de parâmetro, nível de controle de operação, etc.).

12.-Configuração remota de um controlador industrial usando o software de configuração (nível de configuração, nível de parâmetro, nível de controle de operação, etc.).

ESPECIFICAÇÕES:

Main unit (in metallic box), including:

 Industrial Controller:

 ABB Controller Cm30.

 Display: Color 1/4 VGA TFT, liquid crystal display (LCD) with built-in backlight.

 Language: English, German, French, Italian and Spanish.

 Operator keypad: six tactile membrane keys.

 Password protection: Basic/Advanced user-assigned password protection.

 Trend display:

 Recording of two variables.

 Configurable sample rate (1 second to 5 minutes).

 Control parameters:

 Proportional band: 0 – 999.9 %.

 Integral: 0 – 10000 s.

 Derivative: 0 – 999.9 s.

 Manual Reset: 0.0 – 100 %.

 Autotune: On-demand calculation of control settings.

 Process alarms:

 Number: 8.

 Types: High/Low process and High/Low latch.

 Acknowledgement: Via front panel keys or digital signals.

 Source: Fully configurable (for example, PV, analog input, math block inbuilt, OP control loop deviation).

 Hysteresis: Level and time.

 Alarm enable: Enable/Disable of individual alarms via a digital signal.

 Analog inputs:

 Number: 2.

Complete configurable process input: voltage (V or mV), current (mA), resistance (ohms), Thermocouple, 3-Wire RTD, frequency,

pulse, volt-free digital input and 24 V digital input.

 Selectable set points via software (remote from the computer) or front panel.

 Analog/Digital output:

 Number: 1.

 Type: Configurable as analog or digital pulse.

 Analog range: 0 – 20 mA (programmable).

 Control output types (Configurable through software):

 Current proportioning/Voltage proportioning (using resistor).

 Time proportioning.

 On/Off.

 Motorized valve with feedback.

 Motorized valve without feedback.

 Split output with combinations of relay digital O/P and current O/Ps.

 Relays:

 Number: 2.

 Type: N/O.

 Contact rating: 5 A, 240 V.

 Digital Voltmeter:

 Range: 0 – 10Vdc.

 Resolution: 10 mVdc.

 Set Point Generator:

 Two voltages selectable through a switch, which allows generate a step signal.

 Amplitude: 0 – 10 Vdc.

 System Simulator:

 Simulates a first order lag System.

 Time constant (T): 20 s.

 Gain 1 to 10 (clockwise direction).

Communication module:

 Allows connect to computer using IrDA protocol.

Software: ABB device type manager (DTM), configuration software for Control Master industrial controller versions:

The software allows selection of type of control, industrial controller parameters, setting of alerts and alarms, type of system loop, etc.

The access to configuration of different parameters is through a comprehensible Blocks scheme of the system process.

Cables and Accessories, for normal operation.

Manuals: This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance & Practices Manuals.
