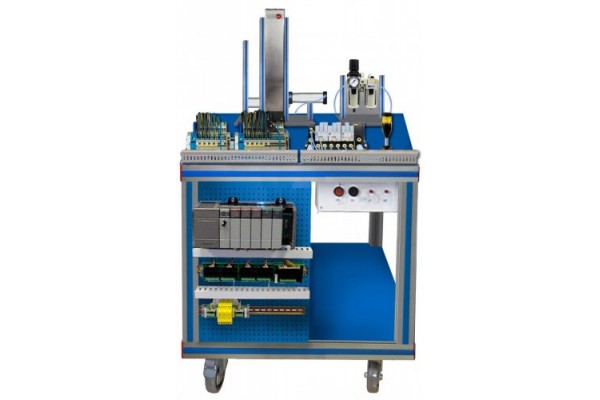

Bancada Didática de Estação de Trabalho do Alimentador de Peças AE PLC APS

A “AE-PLC-APS”, Estação de Trabalho com Alimentador de Peças, é uma unidade que trabalha com tecnologias pneumáticas e eletropneumáticas. A função do "AE-PLC-APS" é fornecer uma peça e verificar se ela é aceitável.

As peças serão fornecidas uma a uma por um cilindro pneumático e, em seguida, a posição da peça será verificada para ativar o mecanismo que verifica se a peça é aceitável. Posteriormente, a peça é deslocada para a área de saída se estiver correta ou descartada se estiver errada.

O “AE-PLC-APS”, projetado pela EDIBON, permite ao usuário aprender sobre os conceitos básicos de pneumática e eletropneumática (operação, elementos de cada circuito, etc.) sem nenhum conhecimento ou experiência anterior.

POSSIBILIDADES PRÁTICAS:

1.- Introdução à fabricação integrada por computador (CIM).

2.- Introdução à tecnologia pneumática e eletropneumática.

3.- Configuração de uma aplicação pneumática.

4.- Fornecimento de peças para um sistema automatizado.

ESPECIFICAÇÕES:

The “AE-PLC-APS” includes:

 Table with four wheels with brake.

 Mounted with aluminum profiles.

 10 pieces made of aluminum.

 Individually identified tubes and push in fittings.

 Unit wired and programmed for the correct operation of the system.

 Control panel:

 Differential magneto-thermal switch.

 Emergency pushbutton.

 Start/Stop pushbuttons.

 Manual/automatic switch.

 Light indicators for signaling.

 Terminal block to connect the individually identified inputs and outputs of the unit.

 Power supply of 24 VDC.

 Air treatment unit:

 Filter-regulator and water trap.

 Manometer with double scale indicator.

 Shut-off valve.

 Purge valve.

 Piece feeding module:

 Vertical storage for pieces.

 Cylindrical simple effect pneumatic actuator:

 Material: stainless steel.

 Normally retracted rod.

 Diameter: 20 mm.

 Stroke of 100 mm.

Pneumatic monostable 3/2 solenoid valve.

 Inductive effect sensor to check the position of the piece.

 Two reed effect limit switches to check the position of the pneumatic actuator.

 Piece verifier module:

 Profile pneumatic double effect actuator.

 Material: stainless steel and aluminum.

 Stroke of 100 mm.

 Pneumatic bistable 5/2 solenoid valve.

 Inductive effect sensor to check the position of the piece.

 Three reed effect limit switches to check the position of the pneumatic actuators.

 Piece displacement module:

 Profile pneumatic double effect actuator:

 Material: stainless steel and aluminum.

 Stroke of 100 mm.

 Pneumatic bistable 5/2 solenoid valve.

 Piece classification module:

 Cylindrical pneumatic simple effect actuator:

 Material: stainless steel.

 Normally retracted rod.

 Diameter: 10 mm.

 Stroke of 50 mm.

 Pneumatic monostable 3/2 solenoid valve.

 Inductive effect sensor to check the position of the piece.

 • AE-PLC. PLC trainer (Optional).

 Available PLC models of different manufacturers.

 The AE-PLC include all required components to start to work with the PLC:

 Electrical power supply.

 PLC CPU with the digital input and output signals.

 PLC programming software.

 There are available several optional kits to configure a complete PLC system.

• SAC. Silent Air Compressor Unit (Optional).

 Noiseless air compressor.

 Capacity of the boiler: 9 l.

 Power: 340 W.

 Air intake: 50 l./min.

 Maximum pressure: 8 bar.

 Low noise level: 40 dB maximum.

 Designed to be located under the bench.

Cables and accessories for a correct operation.

Manuals:

This unit is supplied with the following manuals: Required services, Installation, Starting-up, Safety regulations, Maintenance and

Practical exercises
