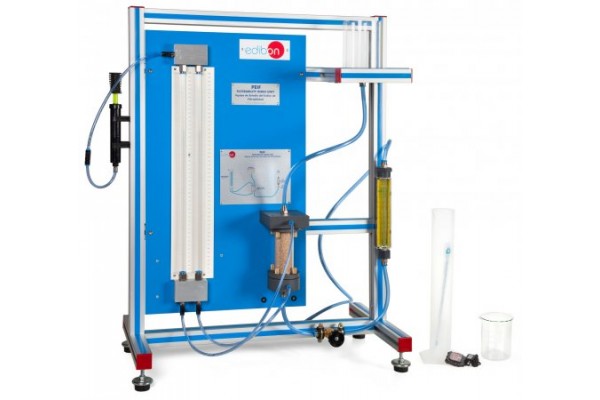

Bancada Didática para Estudo do Índice de Filtrabilidade Edibon PEIF

Esta unidade utiliza um leito de material granular, normalmente areia, que pode ser escolhido pelo aluno para atender às suas próprias finalidades. As medidas feitas com esta unidade permitem que seja calculado um índice de filtrabilidade que tenha significado no desempenho do filtro de leito profundo.

A unidade "PEIF" é uma unidade de bancada composta por um tanque de alimentação, onde é colocada a solução inicial de água com sólidos em suspensão. Durante a operação normal, o tanque é comunicado com a parte superior do filtro de areia, através de um tubo.

A parte inferior do filtro é comunicada com o medidor de vazão. Uma válvula de regulação localizada no medidor de vazão permite alterar o fluxo que passa pelo filtro.

A pressão do fluido é obtida por meio da gravidade, porque o tanque de alimentação é colocado em alta. A pressão é medida por um manômetro.

O cartucho do filtro é facilmente removível, permitindo estudar a diferença entre diferentes meios, tanto nas composições quanto nas malhas.

Esta unidade, além de ensinar e treinar os alunos, também pode ser usada no controle de rotina em trabalhos de purificação de água ou em trabalhos de tratamento de água que utilizam filtragem terciária.

POSSIBILIDADES PRÁTICAS:

1.- Estudo dos princípios da operação de filtração.

2.- Estudo da equação de Darcy.

3.- Filtragem profunda de suspensões com diferentes leitos.

4.- Cálculo do índice de filtrabilidade.

5.- Limpeza do filtro de areia.

ESPECIFICAÇÕES:

Bench-top unit.

Anodized aluminum frame and panels made of painted steel.

Main metallic elements made of stainless steel.

Diagram in the front panel with distribution of the elements similar to the real one.

Feeding tank of 1 l capacity.

Filtration unit, with porous bed filter, removable:

 Height of the filter: 70 mm.

 Test filter cell diameter: 44 mm.

 The filter unit can be dismounted to change the sand.

A regulation valve controls the flow, which is observed on a flow meter.

Water flow meter, range: 0.07 - 0.55 l/min.

Differential manometer of 500 mm, to measure the head loss.

Corrosion-resistant materials are used.

The elements and tubing connections of this unit are transparent so that the operation can be observed and air bubbles avoided.

Accessories included with the unit:

 Thermometer, with range from -10º C to 110º C.

 Stopwatch.

 1 l graduated test tube.

 0.6 l glass beaker to collect filtrate.

 Air pump for purging the manometer.

Manuals: This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance & Practices Manuals.
