Bancada Didática para Estudo de Sedimentação Controlado por Computador Edibon PDSC

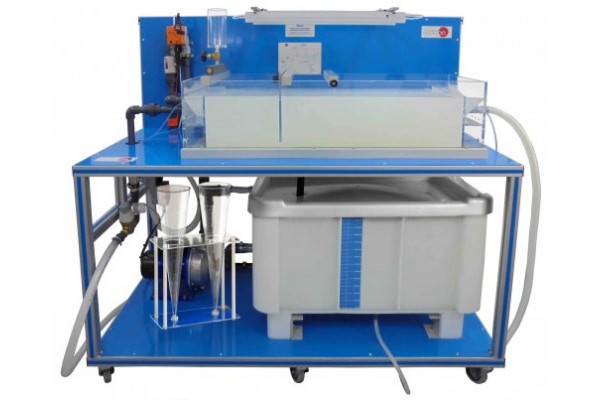

O tanque de sedimentação controlado por computador, “PDSC”, é uma unidade de ensino projetada pela EDIBON para demonstrar o processo de sedimentação e familiarizar-se com o princípio de sedimentação de partículas discretas que se depositam em um tanque. Também permitirá estudar as características hidráulicas de um tanque de sedimentação retangular que trabalha em contínuo.

Por ser uma unidade de laboratório, permite obter conclusões válidas sobre sua operação e aplicá-las à operação de uma unidade de escala real.

A grande vantagem da unidade “PDSC” é que seu tanque de sedimentação é feito de material transparente. Portanto, isso permite que o aluno entenda os princípios da sedimentação. Esse fato permite realizar diversas práticas, além de facilitar a compreensão das diferentes variáveis ​​que influenciam no processo.

Os exercícios práticos começam a preparar uma suspensão no tanque de suspensão, colocada na parte inferior da unidade. Uma bomba controlada por computador aciona a suspensão do tanque de suspensão para o tanque de sedimentação com um fluxo selecionado usando uma válvula de regulação controlada por computador e medida com um sensor de fluxo. Esta suspensão é misturada com água limpa na entrada do tanque de sedimentação. O fluxo de água limpa é controlado usando uma válvula de regulação controlada por computador e um sensor de fluxo.

Depois que os fluidos são misturados, a corrente é passada para o tanque de sedimentação através do açude de entrada. Aqui, os sólidos em suspensão assentam no fundo.

A saída de água clarificada é feita através do excesso de saída localizado no lado oposto do tanque. Existem válvulas de amostragem no transbordamento de entrada e de saída que permitem ao aluno analisar a qualidade da água.

A unidade possui um sistema de injeção e marcador de corante, que permite estudar as linhas de corrente de fluido no tanque de sedimentação.

Também possui duas placas defletoras de altura ajustável, que podem ser colocadas em qualquer ponto do comprimento do tanque, o que facilita ao aluno a possibilidade de alterar a direção das linhas de fluxo e seu estudo.

Existem luzes led no lado superior do tanque de sedimentação para facilitar a observação das condições de fluxo.

Como suporte para a realização dos exercícios práticos, são fornecidos os seguintes acessórios: dois cones Imhoff e um tubo de ensaio graduado de 1 l.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + um Quadro de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos parâmetros envolvidos no processo.

POSSIBILIDADES PRÁTICAS:

1.- Principais elementos de um sistema projetado para separar sólidos em um tanque de sedimentação.

2.- Influência da concentração de sólidos em suspensão no processo de separação.

3.- Influência do fluxo de suprimento no processo de separação.

4.- Influência da posição das placas defletoras no processo de separação.

5.- Determinação da carga hidráulica superficial para diferentes concentrações de sólidos em suspensão.

6.- Pesquisa sobre as condições de vazão, determinação de curtos-circuitos e vazios usando um traçador de tinta.

Possibilidades práticas adicionais:

7.- Comparação de regimes de fluxo reais com modelos de fluxo idealizados.

8.- Calibração dos sensores.

Outras possibilidades a serem feitas com esta unidade:

9.- Muitos estudantes visualizam resultados simultaneamente.

 Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

10.-Open Control, Multicontrol e Real Time Control.

 Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivados; etc, em tempo real.

11.-O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

12.-Esta unidade é totalmente segura, pois utiliza dispositivos de segurança mecânicos, elétricos e eletrônicos e de software.

13.-Esta unidade pode ser usada para fazer pesquisas aplicadas.

14.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

15.-Controle do processo da unidade PDSC através da caixa da interface de controle sem o computador.

16.-Visualização de todos os valores dos sensores utilizados no processo da unidade PDSC.

ESPECIFICAÇÕES:

With this unit there are several options and possibilities:

 - Main items: 1, 2, 3, 4, 5 and 6.

 - Optional items: 7, 8, 9, 10 and 11.

Let us describe first the main items (1 to 6):

PDSC. Unit:

Anodized aluminum frame and panels made of painted steel.

The unit includes wheels to facilitate its mobility.

Main metallic elements made of stainless steel.

Diagram in the front panel with distribution of the

elements similar to the real one.

Sedimentation tank, made of transparent material;

length: 1000 mm, width: 400 mm, height: 250 mm.

Dye injection and tracer system, which allows to study the fluid current lines into the sedimentation tank.

Two baffle plates, adjustable in height, what makes easier for the student the possibility of changing the flow

lines direction and its study.

Led lights to facilitate the observation of the flow conditions.

Suspension installation, consists of:

 Suspension tank of 140 l.

Constant stirring in the suspension tank by a flow bypass impelled by the pump.

Centrifugal pump, computer controlled, flow up to 80 l/min. Maximum height: 20 m.

 Flow regulation valve, computer controlled.

 Flow sensor, range: 0.1 - 25 l/min.

Clean water installation, consists of:

 Flow regulation valve, computer controlled.

 Flow sensor, range: 1.5 - 30 l/min.

Accessories included for the samples analysis:

 Two Imhoff cones of 1000 ml, to measure the solids concentrations.

 Graduated test tube of 1 l.
