Analisador de espectro USB - RSA306B Tektronix

Name: Analisador de espectro USB - RSA306B Tektronix
Brand: Tektronix
Availability: InStock

Preço sob
consulta

Quantidade

0 comentários / Escreva um comentário

Descrição
Comentários (0)

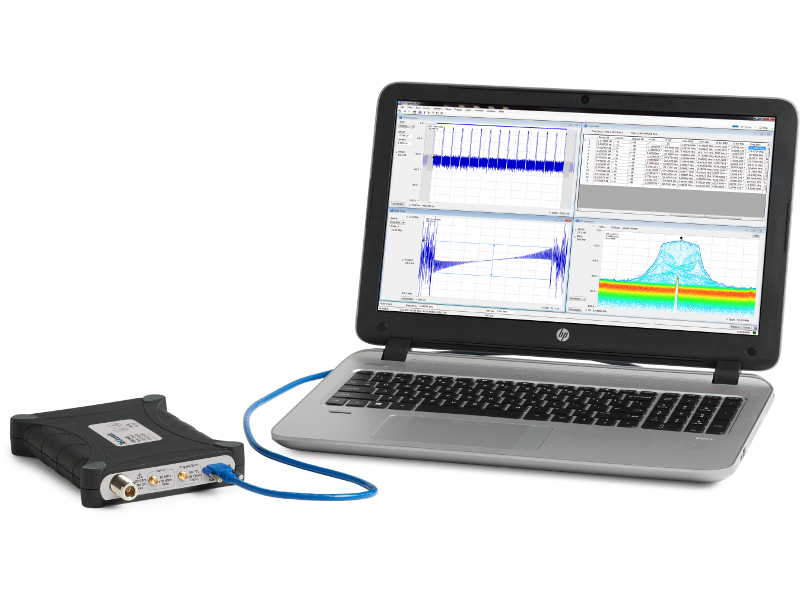

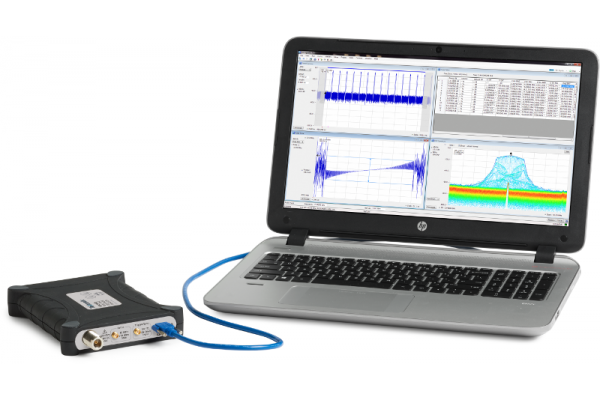

O RSA306B usa seu PC e o software de análise de sinal RF Tektronix SignalVu-PC™ para fornecer análise de espectro em tempo real, captura de streaming e recursos de análise profunda de sinal para sinais de 9 kHz a 6,2 GHz, tudo em um pacote altamente portátil e de baixo custo que é ideal para uso em campo, fábrica ou acadêmico.

BAIXE AQUI O DATASHET

Principais especificações de desempenho

A faixa de frequência de 9 kHz a 6,2 GHz cobre uma ampla gama de necessidades de análise
Faixa de medição de +20 dBm a -160 dBm
Especificações ambientais, de choque e vibração Mil-Std 28800 Classe 2 para uso em condições adversas
Varreduras rápidas (2 por segundo) em toda a faixa de 6,2 GHz para detecção rápida de sinais desconhecidos
A largura de banda de aquisição de 40 MHz permite a análise vetorial de banda larga de padrões modernos
Duração mínima do sinal de apenas 15 μs, capturado com 100% de probabilidade de interceptação

Características principais

Capacidade completa de análise de espectro com software Tektronix SignalVu-PC™ incluído
17 displays de medição de espectro e análise de sinal permitem dezenas de tipos de medição
Opções para mapeamento, análise de modulação, suporte aos padrões WLAN, LTE e Bluetooth, medições de pulso, reprodução de arquivos gravados, pesquisa de sinal e ajuste de frequência/fase
Pré-conformidade e solução de problemas de EMC/EMI – detectores CISPR, padrões predefinidos, linhas limite, fácil configuração de acessórios, captura de ambiente, análise de falhas e geração de relatórios
O software DataVu-PC permite gravação de múltiplas unidades em larguras de banda variáveis
Exibição de espectro/espectrograma em tempo real para minimizar o tempo gasto em busca de transientes e interferências
Interface de programação de aplicativos (API) incluída para ambientes Microsoft Windows e Linux
Driver de instrumento MATLAB para uso com Instrument Control Toolbox
A captura de streaming registra eventos de longo prazo
Garantia de três anos

Formulários

Acadêmicos/educação
Manutenção, instalação e reparo na fábrica ou no campo
Design e fabricação conscientes do valor
Caça de interferência

O RSA306B: uma nova classe de instrumento

O RSA306B oferece análise de espectro completa e análise profunda de sinal a um preço incomparável a qualquer oferta anterior. Usando o que há de mais moderno em interfaces comerciais e capacidade de computação disponível, o RSA306B separa a aquisição de sinal da medição, reduzindo drasticamente o custo do hardware do instrumento. A análise, armazenamento e reprodução de dados são realizados em seu computador pessoal, tablet ou laptop. Gerenciar o PC separadamente do hardware adquirido facilita as atualizações do computador e minimiza problemas de gerenciamento de TI.

O RSA306B-SMA: para aplicações de sensores RF

O RSA306B-SMA é um derivado do Analisador de Espectro USB RSA306B com os seguintes aprimoramentos orientados ao cliente, permitindo integração conveniente em sistemas e gabinetes personalizados:

Conector de entrada RF Tipo-SMA substituindo o conector Tipo-N
Opcionalmente disponível sem capa protetora (SEM SHELL)
Opcionalmente disponível com hardware de montagem personalizado (MKIT) disponível para montagem do chassi sem gabinete em gabinetes personalizados.

Software SignalVu-PC™ e uma API para análise profunda e rápida interação programática

O RSA306B opera com SignalVu-PC, um poderoso programa que é a base dos analisadores de sinais de desempenho da Tektronix. O SignalVu-PC oferece uma capacidade de análise profunda anteriormente indisponível em soluções de baixo custo. O processamento em tempo real do espectro/espectrograma DPX é habilitado em seu PC, reduzindo ainda mais o custo de hardware. Os clientes que precisam de acesso programático ao instrumento podem escolher a interface programática SignalVu-PC ou usar a interface de programação de aplicativos (API) incluída que fornece um rico conjunto de comandos e medições para Windows e Linux. Um driver MATLAB para a API está disponível, permitindo a operação com MATLAB e o Instrument Control Toolbox.

DataVu-PC para gravação de vários instrumentos e análise de grandes gravações

O software DataVu-PC pode controlar dois analisadores de espectro simultaneamente com configurações independentes. Isso permite monitorar uma ampla extensão, enquanto grava em largura de banda de até 40 MHz em qualquer frequência na faixa do instrumento. Uma vez gravado, o DataVu-PC pode encontrar e marcar sinais de interesse com base nas características de amplitude e máscara de frequência, eliminando a necessidade de inspeção manual de gravações longas. As medições de pulso estão disponíveis em até 2.000.000 de pulsos.

Medições incluídas na versão base do SignalVu-PC

A funcionalidade básica do programa gratuito SignalVu-PC está longe de ser básica. A tabela abaixo resume as medições incluídas no software gratuito SignalVu-PC.

Especificações principais do controlador do instrumento

Sistema operacional Windows 10 Pro de 64 bits
Processador Intel® Core i5-6300U vPro™ 2,4-3,0 GHz
8 GB de RAM
Unidade de estado sólido de 256 GB
Tela de 10,1" (25,6 cm) legível à luz do dia
Tela Multi Touch+ Digitizer de 10 pontos e interface de caneta incluída
Portas USB 3.0 + HDMI, 2ª porta USB
Banda larga móvel multiportadora Wi-Fi, Bluetooth® e 4G LTE com GPS via satélite

Especificações

Frequência:

Faixa de frequência de entrada de RF: 9 kHz a 6,2 GHz

Precisão de referência de frequência

Precisão inicial na calibração: ±3 ppm + envelhecimento (após 20 minutos de aquecimento de 18 °C a 28 °C ambiente)
Precisão, típica: ±20 ppm + envelhecimento (após 20 minutos de aquecimento entre -10 °C e 55 °C ambiente)
Envelhecimento, típico: ± 3 x 10 -6 (1º ano ), ±1 x 10 -6 /ano depois disso

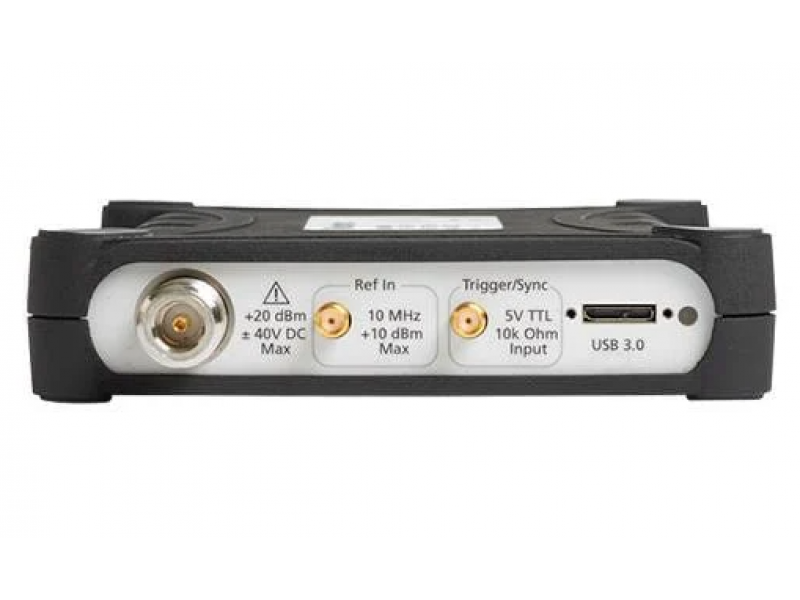

Entrada de referência de frequência externa

Faixa de frequência de entrada: 10 MHz ±10 Hz
Faixa de nível de entrada: -10 dBm a +10 dBm sinusóide
Impedância: 50Ω

Resolução de frequência central

Bloquear amostras de QI: 1 hertz
Amostras ADC transmitidas: 500 kHz

2rAmplitude:

Impedância de entrada de RF: 50Ω

Entrada RF VSWR (típico)

≤ 1,8:1 (10 MHz a 6200 MHz, nível de referência ≥ +10 dBm)

(Perda de retorno equivalente: ≥11 dB)

Nível máximo de entrada de RF sem danos

Voltagem de corrente contínua: ±40 V CC
Nível de referência ≥ –10 dBm: +23 dBm (contínuo ou de pico)
Nível de referência < –10 dBm: +15 dBm (contínuo ou de pico)

Nível operacional máximo de entrada de RF

O nível máximo na entrada de RF para o qual o instrumento atenderá às especificações de medição.

Frequência central <22 MHz (caminho de baixa frequência): +15dBm
Frequência central ≥22 MHz (caminho de RF): +20dBm

Precisão de amplitude em todas as frequências centrais

Frequência central	Garantido (18 °C a 28 °C)	Típico (95% de confiança) (18 °C a 28 °C)	Típico (-10 °C a 55 °C)
9 kHz - <3 GHz	±1,2dB	±0,8dB	±1,0dB
≥ 3 GHz - 6,2 GHz	±1,65dB	±1,0dB	±1,5dB

Nível de referência +20 dBm a -30 dBm, alinhamento executado antes do teste.

Aplica-se a dados de QI corrigidos, com relações sinal-ruído > 40 dB.

As especificações acima se aplicam quando operado e armazenado nas condições médias de umidade absoluta de calibração de fábrica (8 gramas de água por metro cúbico de ar). Especificações adicionais de umidade são fornecidas na Referência Técnica de Especificações e Verificação de Desempenho.

Frequência intermediária e sistema de aquisição

SE largura de banda: 40MHz

Taxa de amostragem ADC e largura de bits: 112 Ms/s, 14 bits

Dados de aquisição IF em tempo real (não corrigidos): 112 Ms/s, amostras reais inteiras de 16 bits; 40 MHz BW, 28 ±0,25 MHz Digital IF, não corrigido. Os valores corrigidos são armazenados com arquivos salvos; Bloqueie dados de streaming a uma taxa média de 224 MB/s

Bloquear dados de aquisição de banda base (corrigido)

Tempo máximo de aquisição: 1 segundo
Larguras de banda: ≤ 40 /( 2 N ) MHz, 0 Hz SE Digital, N ≥ 0
Taxas de amostragem: ≤ 56 / (2 N ) Msps, amostras complexas flutuantes de 32 bits, N ≥ 0

Planicidade da amplitude do canal

Nível de referência +20 dBm a -30 dBm, alinhamento executado antes do teste. Aplica-se a dados de QI corrigidos, com relações sinal-ruído >40 dB.

Faixa de frequência central	Garantido	Típica
	18 ⁰C a 28 ⁰C
24 MHz a 6,2 GHz	±1,0dB	±0,4 dB
22 MHz a 24 MHz	±1,2dB	±1,0dB
	-10 ⁰C a 55 ⁰C
24 MHz a 6,2 GHz	---	±0,5dB
22 MHz a 24 MHz	---	±2,5dB

Acionar

Entrada de disparo/sincronização

Alcance de voltagem: TTL, 0,0 V – 5,0 V
Nível de disparo, tensão limite positiva: Mínimo de 1,6 V; 2,1 V máximo
Nível de disparo, tensão limite negativa: 1,0 V mínimo; 1,35 V máximo
Impedância: 10 kΩ

SE gatilho de energia

Faixa limite: 0 dB a -50 dB do nível de referência, para níveis de disparo > 30 dB acima do nível de ruído
Tipo: Borda ascendente ou descendente
Tempo de rearme do gatilho: ≤100 μs

Ruído e distorção

Nível médio de ruído exibido (DANL)

Nível de referência = -50 dBm, entrada terminada com carga de 50 Ω, detecção de média logarítmica (10 médias). As medições de espectro do SignalVu-PC com Span > 40 MHz podem usar o caminho LF ou RF no primeiro segmento da varredura do espectro.

Frequência central	Alcance de frequência	DANL (dBm/Hz)	DANL (dBm/Hz), típico
<22MHz (caminho SE)	100kHz - 42MHz	≤-130	-133
≥22MHz (caminho RF)	2 MHz - <5 MHz	≤-145	≤-148
	5 MHz - <1,0 GHz	≤-161	≤-163
	1,0 GHz - <1,5 GHz	≤-160	≤-162
	1,5 GHz - <2,5 GHz	≤-157	≤-159
	2,5 GHz - <3,5 GHz	≤-154	≤-156
	3,5 GHz - <4,5 GHz	≤-152	≤-155
	4,5 GHz - 6,2 GHz	≤-149	≤-151

Ruído de fase

Ruído de fase medido com sinal CW de 1 GHz a 0 dBm.

As entradas da tabela a seguir estão em unidades dBc/Hz.

	Frequência central
Desvio	1GHz	10 MHz (típico)	1 GHz (típico)	2,5 GHz (típico)	6 GHz (típico)
1kHz	≤-84	≤-115	≤-89	≤-78	≤-83
10kHz	≤-84	≤-122	≤-87	≤-84	≤-85
100 kHz	≤-88	≤-126	≤-93	≤-92	≤-95
1MHz	≤-118	≤-127	≤-120	≤-114	≤-110

Resposta espúria residual, típica

(Nível de referência ≤ -50 dBm, entrada RF terminada com carga de 50 Ω)

Faixa CF 9 kHz - <1 GHz: <-100dBm
Faixa CF 1 GHz - <3 GHz<
