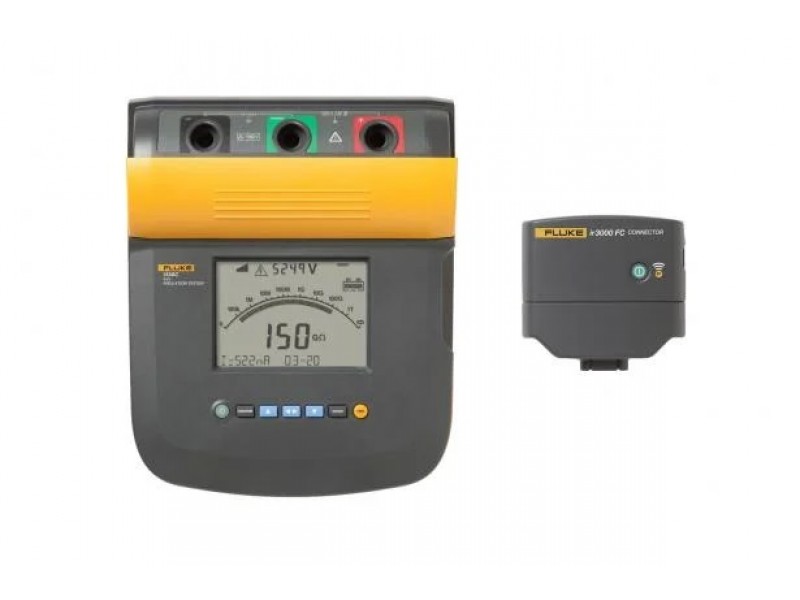

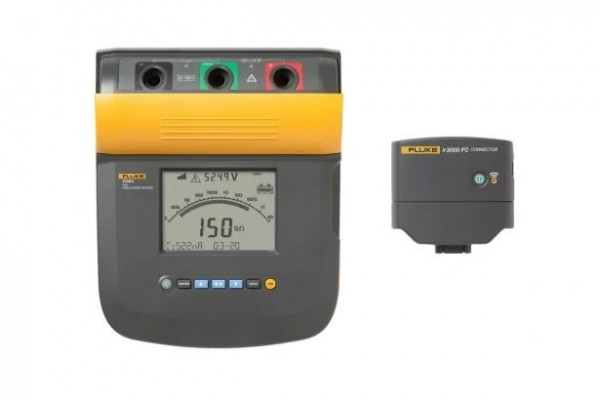

Testador de Isolamento Fluke Connect® 1555 FC 10kV
Modelo: Fluke 1555
Fale conosco e solicite uma cotação
+55 83 98795-5450
+55 83 98795-5450
Modelo: Fluke 1555
Os testadores de isolamento da Fluke agora podem conduzir a gama completa de tensões de teste especificadas na norma IEEE 43-2000 com a melhor garantia do setor de 3 anos e classificação de segurança CAT IV 600 V. Com armazenamento de medições e interface para PC, o 1555 é perfeito para programas de manutenção preditiva ou preventiva, elaborado para identificar possíveis falhas no equipamento antes que elas ocorram.
| Especificações elétricas | ||
| A precisão do testador é especificada para o prazo de um ano, a partir da data da calibração, para temperatura de operação na faixa de 0° C a 35° C. Para temperatura fora da faixa (-20° C a 0° C e 35° C a 50° C), acrescente ±0,25% para cada °C, exceto nas faixas de 20%, em que é necessário acrescentar ± 1% para cada °C. | ||
| Medição de resistência de isolamento | ||
| Tensão de teste (CC) | Faixa | Precisão (leitura de ±) |
| 250 V | < 200 kΩ | Não especificado |
| 200 kΩ a 5 GΩ | 5% | |
| 5 GΩ a 50 GΩ | 20% | |
| > 50 GΩ | Não especificado | |
| 500 V | < 500 kΩ | Não especificado |
| 500 kΩ a 10 GΩ | 5% | |
| 10 GΩ a 100 GΩ | 20% | |
| > 100 GΩ | Não especificado | |
| 1000 V | < 200 kΩ | Não especificado |
| 200 kΩ a 20 GΩ | 5% | |
| 20 GΩ a 200 GΩ | 20% | |
| > 200 GΩ | Não especificado | |
| 2500 V | < 200 kΩ | Não especificado |
| 200 kΩ a 50 GΩ | 5% | |
| 50 GΩ a 500 GΩ | 20% | |
| > 500 GΩ | Não especificado | |
| 5000 V | < 200 kΩ | Não especificado |
| 200 kΩ a 100 GΩ | 5% | |
| 100 GΩ a 1 TΩ | 20% | |
| > 1 TΩ | Não especificado | |
| 10000 V (somente no 1555) | < 200 kΩ | Não especificado |
| 200 kΩ a 200 GΩ | 5% | |
| 200 GΩ a 2 TΩ | 20% | |
| > 2 TΩ | Não especificado | |
| Faixa do gráfico de barras | 0 a 1 TΩ (1550C) - 0 a 2 TΩ (1555) | |
| Exatidão da tensão do teste de isolamento | -0 %, +10 % em corrente de carga de 1 mA | |
| Rejeição de corrente induzida de circuito principal de alimentação CA | 2 mA; máximo | |
| Velocidade de carregamento de carga capacitiva | 5 segundos por μF | |
| Velocidade de descarga de carga capacitiva | 1,5 s/μF | |
| Medição de corrente de fuga | Faixa: 1 nA a 2 mA | |
| Precisão: ± (5% + 2 nA) | ||
| Medição de capacitância | Faixa: 0,01 μF a 15,00 μF | |
| Precisão: ± (15% rdg + 0,03 μF) | ||
| Temporizador | Faixa: 0 a 99 minutos | |
| Resolução: ajuste: 1 minuto, Indicação: 1 segundo | ||
| Alerta de circuito energizado | Faixa do alerta: 30 V a 660 V CA/CC, 50/60 Hz | |
| Precisão da tensão: ± (15% + 2 V) | ||
| Especificações do software | O software básico do FlukeView Forms™ necessita de um PC executando Windows XP, Windows Vista , Windows 7 ou Windows 8 | |
| Especificações gerais | ||
| Visor | 75 mm x 105 mm | |
| Alimentação | Bateria de chumbo-ácida recarregável, 12 V, Yuasa NP2.8-12 | |
| Entrada para carregador (CA) | 85 a 250 V CA; 50/60 Hz 20 VA | |
| Este instrumento de Classe II (com isolamento duplo) é fornecido com cabo de alimentação elétrica de Classe 1 (com ligação à terra). O terminal de proteção (pino de ligação à terra) não é conectado na parte interna. O pino adicional é somente para fins de melhor retenção da tomada. | ||
| Dimensões | 269 mm x 277 mm x 160 mm (10,6 in x 10,9 in x 6.3 in) | |
| Peso | 3,7 kg (8,2 lb) | |
| Temperatura (operação) | -20 °C a 50 °C (-4 °F a 122 °F) | |
| Temperatura (armazenamento) | -20 °C a 65 °C (-4 °F a 149 °F) | |
| Umidade | 80% a 31 °C diminuindo linearmente para 50 % a 50 °C | |
| Altitude | 2.000 m | |
| Vedação do invólucro do instrumento | IP40 | |
| Proteção contra sobrecarga de entrada | 1000 V CA | |
| Compatibilidade eletromagnética | EN 61326 | |
| Certificações |  | |
| Conformidade de segurança | IEC 61010-1: Sobretensão categoria II, grau de poluição 2 | |
| IEC 61010-2-030: Medição 600 V CAT IIV/1000V CAT III | ||
| IEC 61557-1, IEC 61557-2 | ||
