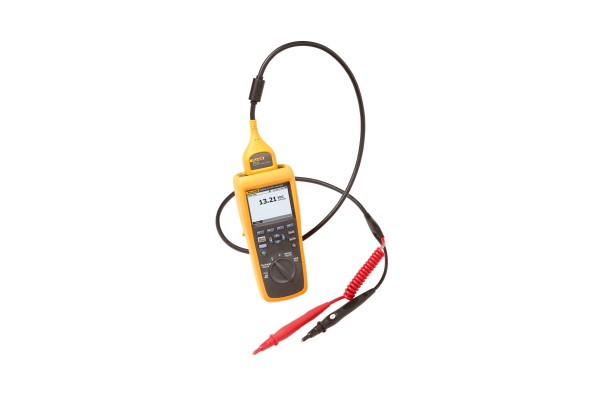

Analisador de bateria Fluke BT510

Modelo: BT510

Principais recursos A complexidade de testes reduzida, o fluxo de trabalho simplificado e a interface do usuário intuitiva fornecem um novo nível de facilidade de uso em testes de baterias.

Comprar

Informações gerais sobre o produto Especificações Manuais + recursos

A complexidade de testes reduzida, o fluxo de trabalho simplificado e a interface do usuário intuitiva fornecem um novo nível de facilidade de uso em testes de baterias.

- A ferramenta de teste ideal para manutenção, resolução de problemas e testes de desempenho de baterias fixas individuais e bancos de bateria usados em aplicações críticas de reserva de bateria;

- A interface do usuário intuitiva, o design compacto e a construção robusta garantem o desempenho, resultados de teste e confiabilidade ideais;

- Cobre uma ampla variedade de funções de testes de baterias, de tensão CC e testes de resistência a testes de condições completas, usando função de testes sequenciais automatizados e o sistema de medição de temperatura infravermelha integrado de sonda de teste;

- Desenvolvidos para medições em baterias estacionárias de todos os tipos;

Limites de tensão e resistência.

Os analisadores de bateria Fluke permitem definir com rapidez e facilidade as faixas de tolerância ou limites de medição superiores e inferiores. Durante o processo de teste, os valores medidos são comparados automaticamente aos níveis predefinidos, produzindo uma indicação de APROVAÇÃO, REPROVAÇÃO ou ADVERTÊNCIA após cada medição. Um máximo de 10 conjuntos de limites pode ser armazenado e as indicações de limites são determinadas com base nos seguintes critérios:

Tensão Resistência

> Tensão inferior < Tensão inferior < Referência > Referência e Referência x (1+Aviso %) > Referência x (1+Falha)

Passa Falha Passa Alerta Falha

Software de gerenciamento de bateria Fluke

O software de gerenciamento de bateria Fluke permite importar dados com rapidez e facilidade do analisador de bateria para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparar resultados, alternar resultados entre leituras de condutância e resistência e realizar análise de tendências. Toda as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.

Visualize leituras salvas rapidamente

Gerenciamento de perfis

Histograma de uma cadeia de baterias com limites definidos pelo usuário final

Histórico de dados de tendência das baterias

Diversas rodadas de tensão de descarga

Geração de relatório rápida

Atualização de firmware do Analisador de Bateria Fluke

Alternar resultados de medição entre leituras de condutância e resistência

Aplicativo Móvel Analisador de Bateria Fluke

O BT521 oferece comunicação sem fio para baixar dados e para o visor remoto durante a medição por meio do aplicativo móvel Analisador de Bateria Fluke (no momento, o Fluke BT521 não é compatível com o Fluke Connect). Com o aplicativo móvel Analisador de Bateria Fluke você pode:

Navegue pelos perfis

Analise os dados de teste da sequência

Envie os dados de teste da sequência por email

Principais recursos do Fluke BT510:

Tensão da bateria – Durante o teste de resistência interna, os analisadores de bateria Fluke também medem a tensão da bateria em teste

Volts de descarga – O modo de Descarga coleta a tensão de cada bateria várias vezes em um intervalo definido pelo usuário durante um teste de carga ou descarga. Os usuários podem calcular o tempo que uma bateria leva para atingir a tensão de corte e usar esse tempo para determinar a perda de capacidade da bateria

Teste de tensão de onda – Mede o componente CA residual indesejado da tensão retificada em circuitos do conversor e carregamento CC. Permite que os usuários testem componentes CA em circuitos de carregamento CC e encontrem uma das principais causas da deterioração da bateria

Modos de sequência e medição – O modo de Medição é usado para resolução de problemas ou testes rápidos. Nesse modo, você pode salvar e ler as leituras em uma sequência de medição ou de tempo. O modo de Sequência é destinado a tarefas de manutenção com vários sistemas de energia e sequências da bateria. Antes de iniciar uma tarefa, os usuários podem configurar um perfil para a tarefa para geração de relatórios e gerenciamento de dados

Limite e advertência – Os usuários podem configurar até dez conjuntos de limites e receber uma indicação de Aprovação/Reprovação/Advertência após cada medição

Teste de resistência interna entre células e gerenciamento de dados – Mede a resistência da conexão entre células entre as baterias de uma sequência.

AutoHold – Quando a função AutoHold está ativada, o produto congela a leitura quando ela permanece estável por um segundo. Em seguida, a leitura é liberada quando uma nova medição é iniciada

AutoSave – Quando o modo AutoSave está ativado, os valores medidos são salvos automaticamente na memória interna do Produto após uma leitura no modo AutoHold ter sido realizada

Software de gerenciamento de bateria Fluke – Importe dados facilmente do Produto para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparação e análise de tendências. Todos as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.

Registros abrangentes – Todos os valores medidos são automaticamente capturados durante os testes e podem ser analisados no instrumento antes do download para análise dinâmica

Interface de usuário otimizada – A configuração rápida e orientada garante que você capture os dados corretos sempre

Vida útil da bateria – Bateria de íon-lítio de 7,4 V, 3.000 mAh, para mais de oito horas de operação contínua.

Porta USB – Para download rápido de dados para software de aplicativo de gerenciamento de relatórios e análise de dados fornecidos.

Classificação máxima de segurança do setor – CAT III 600 V, máx. 1.000 VCC para medições seguras em relação ao equipamento de fonte de alimentação da bateria.

Especificações: Analisadores de bateria Fluke série 500

Especificações	Alcance	Resolução	Precisão	BT510	BT520	BT520ANG	BT521	BT521ANG
Resistência da Bateria/ Resistência da Cinta¹	3 mΩ	0,001 mΩ	1% + 8	●	●		●
	3 mΩ	0,001 mΩ	1% +68			●		●
	30 mΩ	0,01 mΩ	0,8% + 6	●	●		●
	30 mΩ	0,01 mΩ	0,8%+12			●		●
	300 mΩ	0,1 mΩ	0,8% + 6	●	●	●	●	●
	3000 mΩ	1 mΩ	0,8% + 6	●	●	●	●	●
VCC	6 V	0,001 V	0,09% + 5	●	●	●	●	●
	60 V	0,01 V	0,09% + 5	●	●	●	●	●
	600 V	0,1 V	0,09% + 5	●	●	●	●	●
	1.000 V	1 V	0,09% + 5				●	●
VCA (45 Hz a 500 Hz com filtro de 800 Hz)	600 V	0,1 V	2% + 10	●	●	●	●	●
Frequência (exibida com VCA e ACA)2	500 Hz	0,1 Hz	0,5% + 8	●	●	●	●	●
Onda de tensão residual CA (máx. 20 KHz)	600 mV	0,1 mV	3% + 20	●	●	●	●	●
Onda de tensão residual CA (máx. 20 KHz)	6000 mV	1 mV	3% + 10	●	●	●	●	●
ACC/ACA (com acessório Fluke i410)	400 A	1 A	3,5% + 2				●	●
Temperatura	0 °C a 60 °C	1°C	2°C (4°F)				●	●
Modo Medidor	999 registros para cada posição de medição com informações de hora
Modo Sequencial	Até 100 perfis e 100 modelos de perfil (cada perfil faz o armazenamento para 450 baterias) com informações de hora
1. A medição é baseada em um método de injeção CA. O sinal de fonte injetada é de < 100 mA, 1 kHz. 2. Nível de trigger VCA: 10 mV, ACA: 10 A
Modos de medição	BT510			BT520			BT521
Resistência (mΩ)	●			●			●
Tensão da bateria	●			●			●
Tensão CC	●			●			●
Frequência e tensão CA (Hz)	●			●			●
Tensão Residual de Ondulação (Ripple)	●			●			●
Temperatura da bateria no polo negativo (usando pontas de prova retas BTL21)							●
Corrente CC e CA (e frequência)							●
Modo DMM	●			●			●
Modo de sequência	●			●			●
Modo de medição de descarga	●			●			●
Salvamento automático de medição	●			●			●
Comunicação sem fio							●
Visualização de memória	●			●			●
Especificações gerais – Analisador de bateria
Tamanho (A x L x P)	22 x 10,3 x 5,8 cm
Peso	850 g
Dimensões da tela	7,7 x 5,6 cm
Interface	Mini USB
Garantia	3 anos
