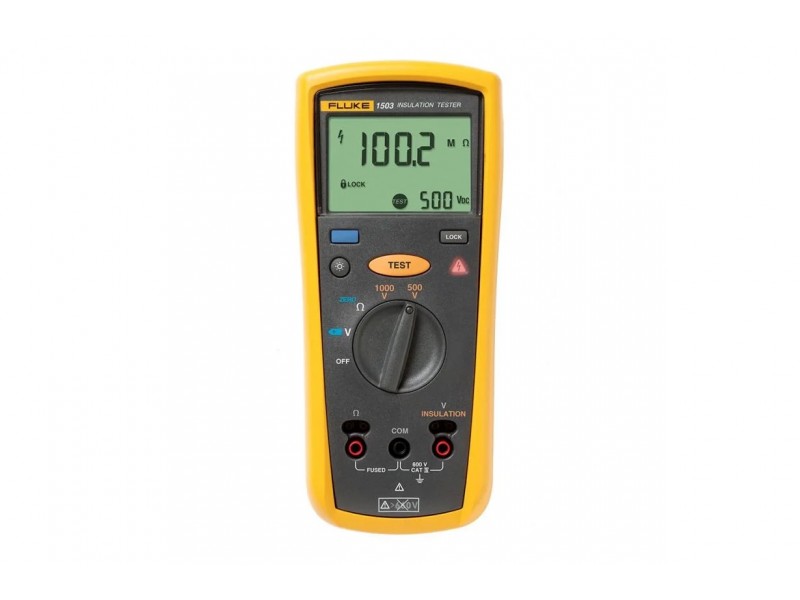

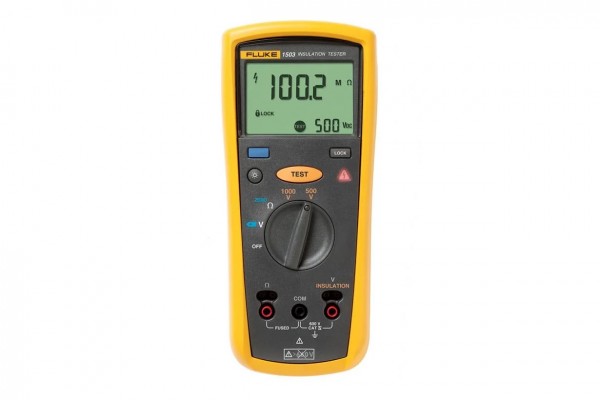

Medidor de Resistência de Isolamento Fluke 1503

Modelo: Fluke 1503

Principais recursos O equipamento de teste de isolamento FlukE 1503 é compacto, robusto, confiável e de fácil utilização. Dispondo de diversas tensões de teste, é ideal para muitas aplicações de detecção de avarias, colocação em serviço e manutenção preventiva.

Comprar

O equipamento de teste de isolamento FlukE 1503 é compacto, robusto, confiável e de fácil utilização. Dispondo de diversas tensões de teste, é ideal para  muitas aplicações de detecção de avarias, colocação em serviço e manutenção preventiva.


Especificações gerais

Tensão máxima aplicada a qualquer terminal: 600 V CA rms ou CC

Temperatura de armazenamento: -40 °C a 60 °C

Temperatura de funcionamento: -20 °C a 55 °C

Coeficiente de temperatura: 0,05 x (precisão especificada) por °C para temperaturas < 18 °C ou > 28 °C (< 64 °F ou > 82 °F)

Umidade relativa

  •  0% a 95% @ 10 °C a 30 °C (50 °F a 86 °F)
  •  0% a 75% @ 30 °C a 40 °C (86 °F a 104 °F)
  •  0% a 40% @ 40 °C a 55 °C (104 °F a 131 °F)

Vibração: Aleatória, 2 g, 5-500 Hz, de acordo com MIL-PRF-28800F, instrumento de Classe 2

Resistência ao choque: Quedas de 1 metro, de acordo com IEC 61010-1 2ª edição (teste de queda de 1 m de altura, seis lados, base de carvalho)

Compatibilidade electromagnética: Num campo de radiofrequência de 3 V/m, precisão = precisão especificada (EN 61326-1:1997)

Segurança: Em conformidade com as normas ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Nº 61010-1-04 e IEC/EN 61010-1, 2ª edição para medições da categoria IV 600 V (CAT IV)

Certificações: CSA de acordo com a norma CSA/CAN C22.2 Nº 61010.1-04; TUV de acordo com a norma IEC/EN 61010-1, 2ª edição

Pilhas: Quatro pilhas AA (NEDA 15A ou IEC LR6)

Vida útil da bateria: Com teste do isolamento em utilização: À temperatura ambiente, o aparelho de teste pode efectuar pelo menos 1000 testes do isolamento, com pilhas alcalinas novas. Estes são testes padrão de 1000 V em 1 MΩ, com um duty cycle de 5 segundos ligado e 25 segundos desligado.

Medições da resistência: À temperatura ambiente, o aparelho de teste pode efectuar pelo menos 2500 medições de resistência de ligação à terra, com pilhas alcalinas novas. Estes são testes padrão de 1000 V, com um duty cycle de 5 segundos ligado e 25 segundos desligado.

Tamanho: A = 5,0 cm x L = 10,0 cm x C = 20,3 cm

Peso: 550 g

Classificação IP: IP40

Altitude

  • Funcionamento: 2000 m CAT IV 600 V, 3000 m CAT III 600 V
  • Fora de funcionamento (armazenamento): 12,000 m

Capacidade de valor acima da gama: 110% da gama

Acessórios incluídos: Cabos de teste TL224, sondas de teste TP74, pinças referência 1958654 (vermelha) e referência 1958646 (preta), estojo e sonda remota
