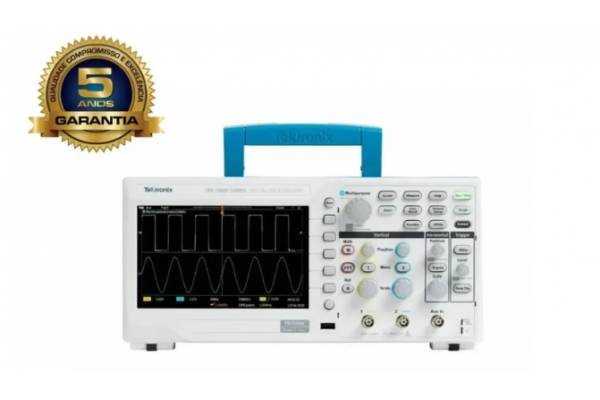

O osciloscópio de armazenamento digital TBS1102C oferece desempenho acessível em um pacote compacto. Ele foi projetado para atender às necessidades das instituições educacionais de hoje, engenheiros de design integrado e comunidades de fabricantes.
O TBS1102C vem com uma tela colorida WVGA (800 x 480 pixels) de 7 polegadas com taxa de amostragem máxima de 1 GS / s, largura de banda de 100 MHz e garantia de cinco anos. A ferramenta é equipada com um sistema curricular inovador que combina exercícios de laboratorio com orientação passo a passo para uso do aluno. Sistema HelpEverywhere Dá dicas e sugestões úteis em toda a interface do usuário para tornar a ferramenta mais acessível a novos consumidores.
O Osciloscópio Digital TBS1102C da Tektronix é reforçado por uma interface de usuário, fácil de usar, fornecendo acesso rápido para todas as funções do Osciloscópio e inclui um recurso de alta resolução ?Pan & Zoom? permitindo que você veja mais detalhes de sinal até 10 vezes além da resolução normal.

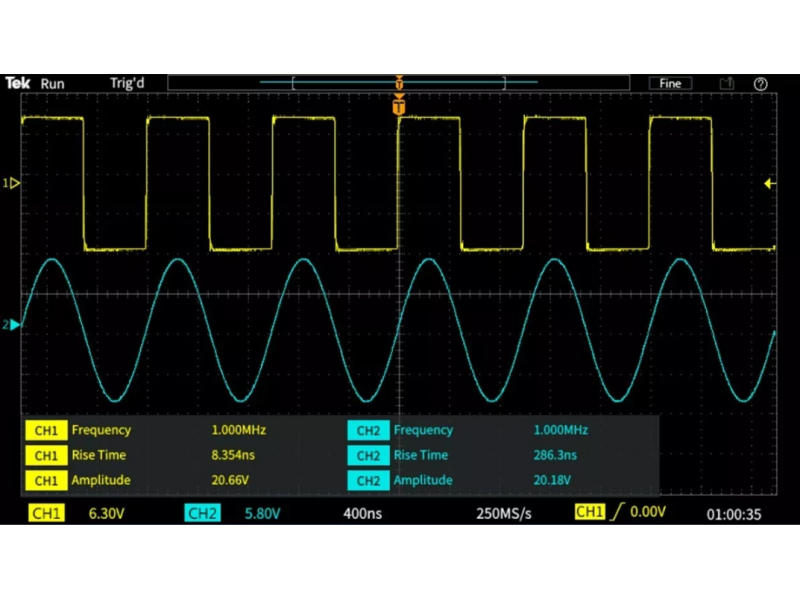

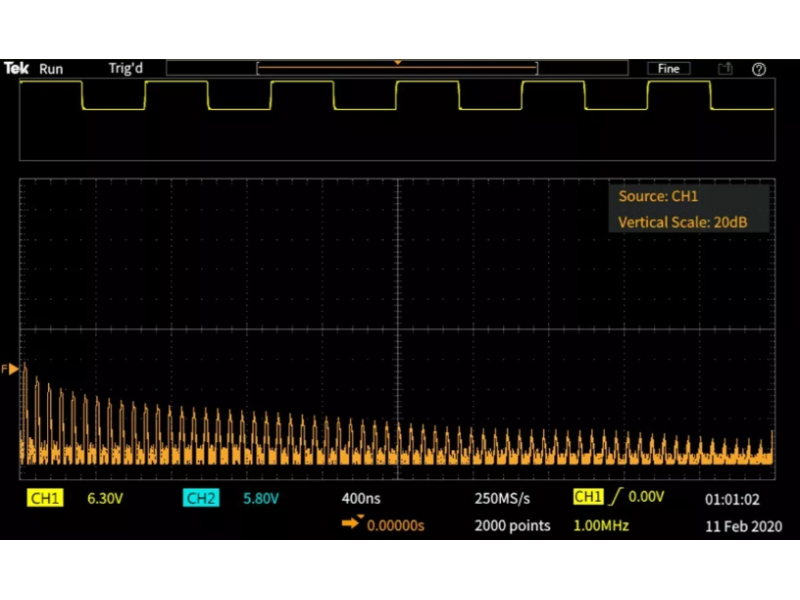

O osciloscópio TBS1102C oferece recursos avançados de matemática e metrologia que facilitam a avaliação da qualidade do sinal Você pode adicionar, subtrair e multiplicar formas de onda ou usar qualquer uma das 32 mensurações automáticas para calcular de forma rápida e confiável características importantes do sinal como frequencia, tempos de subida ou overshoot. O osciloscópio TBS1102C possui uma função FFT de janela dupla com visualização simultânea no domínio do tempo e da frequência.
Obtenha um osciloscópio TBS1102C em sua estação de trabalho e obtenha mensurações precisos e confiáveis!
Características técnicas:
- Osciloscópio Digital
- Marca: Tektronix
- Modelo: TBS1102C
- Banda de frequencia: 100Mhz
- Canais: 2
- Tela de cristal líquido WVGA (800 x 480 pixels) colorida de 7 polegadas
- Taxa de amostragem: 1GS/S por canal independente
- Janela FFT dupla, monitora simultaneamente os domínios de tempo e frequência
- Resolução vertical de 8 bits
- Sensibilidade vertical 1mV a 10V/div nas entradas BNC
- Máxima tensão entre o sinal e referência terra na entrada BNC de 300VRMS CAT II, ganho DC accuracy mais ou menos 3,0%, acomplamento AC e DC
- Tecla de zoom permitindo fácil navegação por detalhes da forma de onda
- Contador de frequência
- Comprimento de registro: 20.000 amostras
- Faixa da base de tempo: de 2ns a 100s/div
- Interpolação da forma de onda tipo (seno x)/x
- Modos de aquisição: amostras, detecção por picos de no mínimo 4ns, médias, sequência única e modo roll menor ou igual a 40ms/div. Possuir no mínimo 10 divisões na vertical e 15 divisões na horizontal.
- Análise FFT com janela Hamming, Retangular, hannning e Blackman-Harris
- 32 medidas automáticas e medidas com cursores para amplitude e tempo.
- Tipos de trigger: borda, largura de pulso e runt.
- Entrada para trigger externo
- Tecla Help que altera a tela do osciloscópio para um tutorial de informações, que possibilitem ao usuário navegar através de hiperlinks pelos tópicos, em diversos idiomas
- Interface USB no painel frontal para armazenamento em memória flash drive dos dados de forma de onda, configurações do painel frontal e imagens da tela, interface USB traseira para conexão direta com o computador.
- Aplicativo Educacional: sendo possível carregar arquivos com instruções para aulas de laboratório no equipamento através de um software externo, permitindo o usuário salvar telas para emissão de relatórios. Incluso software de monitoramento e controle do equipamento via computador.
- Normas de segurança UL61010-1, UL61010-2-030, CAN/CSA22.2 No. 61010-2:030, EN61010-1, EN61010-2-030.
- Dimensões máximas: 327mm de largura x 158mm de altura x 125mm de profundidade, peso máximo 2Kg.
- Garantia: 05 (cinco) anos de garantia contra defeitos de fabricação
Acessórios Inclusos:
- 2 x Pontas de prova x10 CAT II TPP0100 (300Vrms)
- 1 x Cabo de alimentação
- 1 x Manual
- 1 x Certificado de calibração que documenta a rastreabilidade do (s) Instituto (s) Nacional de Metrologia e registro do sistema de qualidade ISO9001
