SMU Keithley Série 2600B

Modelo:Série 2600B

Principais recursosOs instrumentos SMU (Source Measure Unit) da Série 2600B da Keithley são o padrão da indústria para aplicações de teste de produção altamente automatizadas, oferecendo uma solução completa de fonte e medição de corrente e tensão.

Comprar

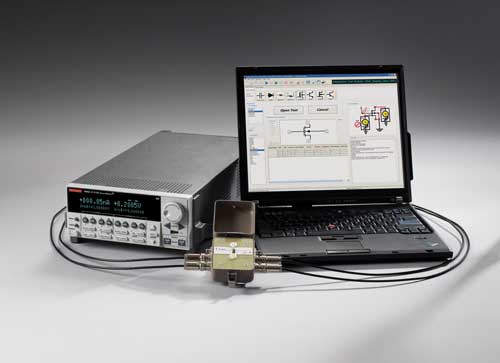

O SMU Keithley Série 2600B é uma linha de unidades fonte-medida desenvolvida pela Keithley, marca da Tektronix, para caracterização elétrica, testes automatizados e medições de alta precisão em dispositivos eletrônicos.

O equipamento combina em uma única plataforma as funções de fonte de tensão, fonte de corrente, medidor digital de 6½ dígitos, carga eletrônica, gerador de pulsos e gerador de formas de onda arbitrárias.

A Série 2600B utiliza tecnologia System SourceMeter® SMU de terceira geração, oferecendo modelos de um ou dois canais, com canais isolados e capacidade de fonte e medição em ampla faixa dinâmica. Cada canal pode fornecer até 40 W, com medição de corrente de até 0,1 fA, pulsos de até 10 A e operação com tensão de até 200 V, conforme modelo e configuração. Essa arquitetura permite caracterização I-V, testes de semicondutores, LEDs, sensores, materiais, componentes discretos e dispositivos de potência.

A operação é voltada tanto para bancada quanto para sistemas automatizados. O equipamento oferece interface gráfica baseada em navegador, suporte ao software Keithley KickStart, compatibilidade com scripts TSP® e tecnologia TSP-Link®, permitindo criar sequências de teste, sincronizar múltiplos instrumentos e aumentar o rendimento em ambientes de produção e P&D. Esses recursos reduzem o tempo de configuração e melhoram a repetibilidade dos ensaios.

A construção da Série 2600B foi projetada para uso profissional em laboratórios de pesquisa, linhas de produção, validação eletrônica e testes paramétricos. Os modelos disponíveis atendem diferentes requisitos de canal, potência, velocidade e faixa de medição, permitindo montar sistemas escaláveis para aplicações de baixa corrente, alta precisão e caracterização elétrica complexa.

O SMU Keithley Série 2600B é uma solução profissional de alto desempenho para engenheiros, pesquisadores e equipes de teste que precisam gerar e medir sinais elétricos com precisão em uma única plataforma. Sua combinação de fonte programável, medição sensível, automação avançada e arquitetura escalável torna o equipamento adequado para semicondutores, nanotecnologia, fotônica, materiais avançados e testes industriais de dispositivos eletrônicos.



  • Marca: Keithley / Tektronix
  • Modelo: Série 2600B
  • Tipo de equipamento: Unidade fonte-medida, SMU
  • Tecnologia / sensor principal: System SourceMeter® SMU de terceira geração
  • Resolução: 6½ dígitos
  • Número de canais: Modelos de 1 ou 2 canais, conforme configuração
  • Isolamento dos canais: Canais isolados nos modelos de dois canais
  • Potência por canal: Até 40 W por canal
  • Faixa de tensão: Até 200 V, conforme modelo
  • Faixa de corrente: Até 10 A em pulso, conforme modelo
  • Medição mínima de corrente: Até 0,1 fA, conforme modelo e configuração
  • Resolução de tensão: Até 100 nV
  • Modos de operação: Fonte de tensão, fonte de corrente, medição de tensão, medição de corrente, medição de resistência, carga eletrônica, gerador de pulsos e gerador de formas de onda arbitrárias
  • Display / interface: Interface frontal do instrumento e interface gráfica baseada em navegador
  • Ferramentas de medição: Caracterização I-V, varreduras, testes paramétricos, medições de baixa corrente, pulsos e testes automatizados
  • Paletas ou modos de visualização: Não aplicável
  • Conectividade: LAN/LXI, USB e GPIB, conforme modelo
  • Interfaces: LAN, USB, GPIB, TSP-Link® e E/S digital, conforme configuração
  • Armazenamento: Memória interna para scripts e configurações de teste
  • Formatos de arquivos: Conforme software e ambiente de controle utilizado
  • Software compatível: Keithley KickStart, Keithley IVy, interface web, TSP® e ambientes compatíveis com comandos remotos
  • Fonte de alimentação / bateria: Alimentação CA
  • Autonomia da bateria: Não aplicável
  • Tempo de carregamento: Não aplicável
  • Proteção / certificações: Conforme especificações do fabricante
  • Temperatura de operação: Conforme especificação do fabricante
  • Montagem / instalação: Bancada ou rack, conforme acessório utilizado
  • Recursos adicionais: TSP®, TSP-Link®, interface web, sincronização entre instrumentos, execução de scripts embarcados e automação de testes
  • Aplicações: Caracterização de semicondutores, LEDs, sensores, dispositivos discretos, materiais avançados, pesquisa eletrônica e testes de produção
  • Garantia: Conforme política do fabricante

Baixe Aqui a Datasheet do Produto
