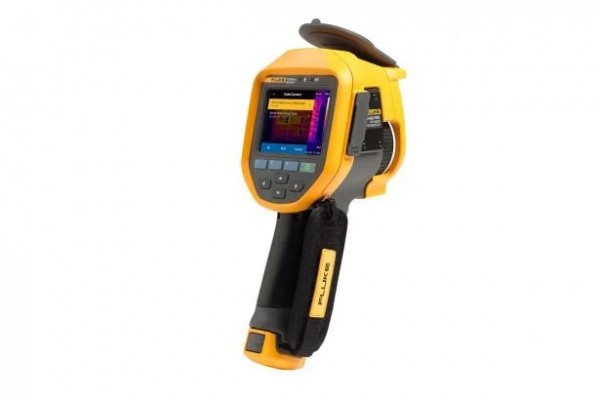

Câmera termográfica - Fluke Ti480 PRO

Mais sensibilidade para visualizar diferenças: Capture as menores diferenças de temperatura com sensibilidade térmica aprimorada.

Mais fácil de visualizar e diagnosticar problemas

- Imagens mais nítidas na tela com melhor diferenciação visual das cores;
- Visualize desvios das temperaturas-padrão e comunique problemas para sua equipe usando vários marcadores Delta-T. Escolha um deles como ponto de referência, e os demais serão usados para exibir um valor como diferença
- Vários marcadores em retângulo na câmera: identifique temperaturas mín./máx. em uma área do equipamento ou do conjunto de equipamentos;
- Perceba diferenças de temperatura mais facilmente com uma nova paleta e uma gama mais ampla de amarelos e verdes na tela


Interface visual mais intuitiva

- A interface touchscreen aprimorada e testada por usuários aproveita os estilos atuais e está mais intuitiva do que nunca.


Mais flexibilidade para visualizar alvos, pequenos ou grandes

- Agora compatível com todas as lentes infravermelhas inteligentes da Fluke
- Macro, telefoto e grande-angular: capture seus alvos pequenos ou grandes;
- As lentes inteligentes da Fluke são intercambiáveis entre câmeras compatíveis, sem necessidade de calibração;
- Compatibilidade com lentes inteligentes de telefoto, grande-angulares e macro

Com o Ti480 PRO, não é preciso se preocupar com o foco. O foco MultiSharp™ captura imagens focalizadas automaticamente em todo o campo de visão, mesmo se você começar com um alvo completamente desfocado. A câmera captura várias imagens e as combina para produzir um foco preciso e nítido em todos os alvos, de perto e de longe. Veja mais detalhes com a SuperResolution, que oferece 4x mais dados em pixel. Com o software e a SuperResolution, você pode visualizar imagens com uma resolução de até 1.280 x 960.


Economize tempo com o aplicativo Fluke Connect®

Você pode sincronizar imagens diretamente de sua câmera para o sistema Fluke Connect® sem o uso de fios, anexando-as a um registro de ativos ou ordem de serviço. Ter acesso a registros de manutenção simultaneamente no local de inspeção e no escritório ou distante do local permite tomadas de decisões mais rápidas e colaboração em tempo real entre os membros da equipe. Você também pode transmitir a imagem no display da câmera em tempo real para seu smartphone ou PC e controlar remotamente a câmera.

- Capture e salve as medições de suas ferramentas de teste compatíveis com a conexão sem fios no aplicativo Fluke Connect® em seu smartphone.
- Painel de análise do Assets: compare dados complexos com facilidade.

Principais recursos

- Mais sensibilidade para visualizar diferenças de temperatura
- Mais fácil de visualizar e diagnosticar problemas, com imagens mais nítidas na tela, vários marcadores retangulares e paleta de nove cores
- Interface visual mais intuitiva, aprimorada, testada pelo usuário e touchscreen
- Mais flexibilidade para visualizar alvos pequenos ou grandes com lentes inteligentes intercambiáveis. Não é necessário calibração; compatibilidade com lentes de telefoto de 2x e 4x, grande-angulares e macro.
- Capture uma imagem focalizada, nítida e precisa de todo o campo de visão com o foco MultiSharp™
- Obtenha uma imagem instantânea focalizada de seu alvo. O foco automático LaserSharp® usa um medidor de distância a laser embutido que calcula e exibe a distância do seu alvo.
- Obtenha dados de pixel 4x com a SuperResolution, que captura múltiplas imagens e as combina para criar uma imagem de 1280 x 960
- Economize tempo: sincronize imagens diretamente de sua câmera para o sistema Fluke Connect® sem o uso de fios e as anexe a um registro de ativos ou ordem de serviço
- Reduza a necessidade de fazer anotações em campo com o IR-PhotoNotes™ e as anotações de voz


Especificações:

Recursos principais
IFOV com lentes padrão (resolução espacial): 0,93 mRad, D:S 1065:1
Resolução do detector: 640 x 480 (307.200)
SuperResolution: Captura e combina 4 vezes mais dados para criar uma imagem de 1280 x 960 (614.400 pixels)
Foco MultiSharp™: Sim, foco de perto e de longe em todo o campo de visão
LaserSharp® com foco automático: Sim, para imagens sempre bem focadas
Trena a laser: Sim, calcula a distância até o alvo para imagens precisamente focadas e apresenta a distância na tela
Foco manual avançado: Sim
Tela resistente sensível ao toque: LCD 640 x 480 de 3,5 pol. (paisagem)
Design ergonômico e resistente para uso com uma só mão: Sim
Zoom digital: 2x e 4x

Medição de temperatura
Faixa de medição de temperatura (sem calibração abaixo de -10 °C): ≤ -10 °C a 1000 °C (14 °F a 1832 °F)
Precisão: ±2 °C ou 2% (a 25 °C nominais, o que for maior)
Sensibilidade térmica (NETD)*: ≤ 0,05 °C na temperatura-alvo de 30 °C (50 mK)
Correção de emissividade na tela: Sim (por valor e tabela)
Compensação da temperatura refletida no plano de fundo na tela: Sim
Correção da transmissão na tela: Sim
* A melhor possível

Conectividade sem fio
Para PC, iPhone® e iPad® (iOS 4s e posterior), Android™ 4.3 e posterior, e WiFi para LAN (quando disponível)
Compatível com o aplicativo Fluke Connect®: Sim*, conecte sua câmera a seu smartphone e as imagens capturadas automaticamente são carregadas para o aplicativo Fluke Connect para gravar e compartilhar
Software opcional Fluke Connect® Assets: Sim*, atribui imagens ao Assets e cria ordens de serviço. Compare com facilidade os tipos de medições em um local.
Carregamento instantâneo Fluke Connect®: Sim*, conecte sua câmera à rede WiFi de seu prédio e as imagens capturadas serão carregadas automaticamente para o sistema Fluke Connect para visualização em seu smartphone ou PC.
Compatível com a ferramenta Fluke Connect®: Sim*, conecta sem o uso de fios a ferramentas compatíveis com o Fluke Connect e exibe as medições na tela da câmera

Tecnologia IR-Fusion®
Adicione o contexto de detalhes visíveis a suas imagens em infravermelho
Modo AutoBlend™: Imagem de infravermelho mínima, média e máxima com imagem visível na câmera; continuamente variável pelo software
Picture-In-Picture (PIP): Sim
Câmera digital integrada (luz visível): 5 MP

Lentes
Lente padrão: IFOV (resolução espacial): 0,93 mRad, D:S 1065:1
Campo de visão: 34 °H x 24 °V
Distância mínima do foco: 15 cm (aprox. 6 pol.)
Tecnologia IR-Fusion®: Picture-in-Picture e tela cheia
Lentes inteligentes telefoto 2x opcionais: IFOV (resolução espacial): 0,65 mRad, D:S 1529:1
Campo de visão: 12 °H x 9 °V
Distância mínima do foco: 45 cm (aprox. 18 pol.)
Tecnologia IR-Fusion®: Picture-in-Picture e tela cheia
Lentes inteligentes telefoto 4x opcionais: IFOV (resolução espacial): 0,33 mRad, D:S 2941:1
Campo de visão: 6 °H x 4,5 °V
Distância mínima do foco: 45 cm (aprox. 18 pol.)
Tecnologia IR-Fusion®: Picture-in-Picture e tela cheia
Lentes inteligentes grande angulares opcionais: IFOV: 2,62 mRad, D:S 377:1
Campo de visão: 46 °H x 34 °V
Distância mínima do foco: 15 cm (aprox. 6 pol.)
Tecnologia IR-Fusion®: Full screen (Tela cheia)
Nível e alcance: Escalonamento automático e manual suaves
Alternância automática rápida entre os modos manual e automático: Sim
Reajuste automático rápido no modo manual: Sim
Alcance mínimo (no modo manual): 2 °C (3,6 °F)
Abertura mínima (no modo automático): 3 °C (5,4 °F)

Armazenamento de dados e captura de imagem
Mais opções de memória: Cartão de memória micro SD removível de 4 GB, memória flash interna de 4 GB, recurso para salvar para pendrive USB, upload para a Fluke Cloud™ para armazenamento permanente
Captura de imagens, visualização, mecanismo para salvar: Captura de imagens com uma só mão, visualização e recurso para salvar
Formatos de arquivo de imagem: Não radiométrico (.bmp) ou (.jpeg) ou totalmente radiométrico (.is2); nenhum software de análise necessário para arquivos não radiométricos (.bmp, .jpg e .avi)
Visualização de memória: Visualização em miniatura e em tela cheia
Software: Software SmartView® — software de análise e relatórios completo e sistema Fluke Connect®
Exporte formatos de arquivo com o software SmartView®: Bitmap (.bmp), GIF, JPEG, PNG, TIFF
Anotação de voz: Tempo máximo de gravação de 60 segundos por imagem; reprodução para visualização na câmera; fone de ouvido Bluetooth disponível mas não necessário
IR-PhotoNotes™: Sim (5 imagens)
Anotação de texto: Sim
Gravação em vídeo: Padrão e radiométrico
Vídeo de formatos de arquivo: Não radiométrico (MPEG - codificado .AVI) e totalmente radiométrico (.IS3)
Transmissão de vídeo (display remoto): Sim, veja a transmissão em tempo real do display da câmera em seu PC, smartphone ou monitor de TV. Via USB, ponto de acesso WiFi, ou rede WiFi para o software SmartView® em um PC; via ponto de acesso WiFi para o aplicativo Fluke Connect® em um smartphone; ou via HDMI para um monitor de TV
Operação por controle remoto: Sim, pelo software SmartView® ou pelo aplicativo móvel Fluke Connect®
Captura automática (temperatura e intervalo): Sim

Bateria
Baterias (substituíveis em campo, recarregáveis): Duas baterias inteligentes de íon lítio com monitor LED de cinco segmentos para indicar o nível de carga
Vida útil da bateria: 2-3 horas por bateria (*a autonomia real varia de acordo com as configurações e o uso)
Tempo de carregamento da bateria: 2,5 horas para carga total
Sistema de carregamento da bateria: Base de carga da bateria com dois berços ou carregamento no termógrafo. Adaptador automotivo opcional de 12 V para carregamento
Operação CA: Operação CA com fonte de alimentação (100 V CA a 240 V CA, 50/60 Hz)
Economia de energia: Modos de suspensão e desligamento selecionável pelo usuário

Paletas de cores
Paletas padrão: 9: arco-íris, arco-íris metálico, azul-vermelho, alto contraste, âmbar, âmbar invertido, metal aquecido, escala de cinza, escala de cinza invertida
Paletas Ultra Contrast™: 9: arco-íris, arco-íris metálico, azul-vermelho, alto contraste, âmbar, âmbar invertido, metal aquecido, escala de cinza, escala de cinza invertida

Especificações gerais
Frequência de projeção: Versões de 60 Hz ou 9 Hz
Apontador laser: Sim
Luz LED (lanterna): Sim
Alarmes coloridos (alarmes de temperatura): Alta temperatura, baixa temperatura e isotérmico (dentro da faixa)
Medição de temperatura do ponto central: Sim
Temperatura pontual: Rastreadores de locais quentes e frios
Rastreadores de local definidos pelo usuário: 3 rastreadores de local definidos pelo usuário
Caixa central: Caixa de medição expansível-retrátil com exibição de temperatura MÍN-MÉD-MÁX
Faixa espectral do infravermelho: 7,5 µm a 14 µm (ondas longas)
Temperatura de funcionamento: -10 °C a +50 °C (14 °F a 122 °F)
Temperatura de armazenamento: -20 °C a +50 °C (-4 °F a 122 °F) sem baterias
Umidade relativa: 10% a 95% sem condensação
Segurança: IEC 61010-1: Categoria de sobretensão II, grau de poluição 2
Compatibilidade eletromagnética: IEC 61326-1: Ambiente eletromagnético básico. CISPR 11: Grupo 1, Classe A
RCM australiano: IEC 61326-1
US FCC: CFR 47, parte 15, subparte C, seções 15.207, 15.209 e 15.249
Vibração: 0,03 g2/Hz (3,8 g), 2,5 g IEC 68-2-6
Choque: 25 g, IEC 68-2-29
Queda: Projetado para resistir a quedas de 2 metros (6,5 pés) com a lente padrão
Dimensões (A x L x C): 27,7 x 12,2 x 16,7 cm (10,9 x 4,8 x 6,5 pol)
Peso (bateria incluída): 1,04 kg (2,3 lb)
Classificação do quadro: IEC 60529: IP54 (proteção contra poeira; entrada limitada; proteção contra borrifos de água vindos de todas as direções)
Garantia: Dois anos (padrão), possibilidade de extensão da garantia
Ciclo de calibração recomendado: Dois anos (considerando operação normal e processo normal de envelhecimento)
Idiomas: Tcheco, holandês, inglês, finlandês, francês, alemão, húngaro, italiano, japonês, coreano, polonês, português, russo, chinês simplificado, espanhol, sueco, chinês tradicional e turco


Modelos:
FLK-Ti480 PRO 60 Hz - Câmera infravermelha Fluke Ti480 PRO 60 Hz

Inclui:

    Câmera de infravermelho com lente infravermelha padrão
    Fonte de alimentação CA e carregador de bateria (incluindo adaptadores CA universais)
    Duas baterias de íon de lítio inteligentes e resistentes
    Cabo USB
    Cabo de vídeo HDMI
    Cartão micro SD com 4 GB
    Estojo rígido e resistente
    Alça manual regulável

FLK-Ti480 PRO 9 Hz - Fluke Ti480 PRO Infrared Camera 9 Hz

Inclui:

    Câmera de infravermelho com lente infravermelha padrão
    Fonte de alimentação CA e carregador de bateria (incluindo adaptadores CA universais)
    Duas baterias de íon de lítio inteligentes e resistentes
    Cabo USB
    Cabo de vídeo HDMI
    Cartão micro SD com 4 GB
    Estojo rígido e resistente
    Alça manual regulável
    Mala de transporte
    Disponível para download gratuito software para desktop Fluke Connect® SmartView®
