Modelo: 5500-MAN-EX01-24VDC
Manifold da série 5500

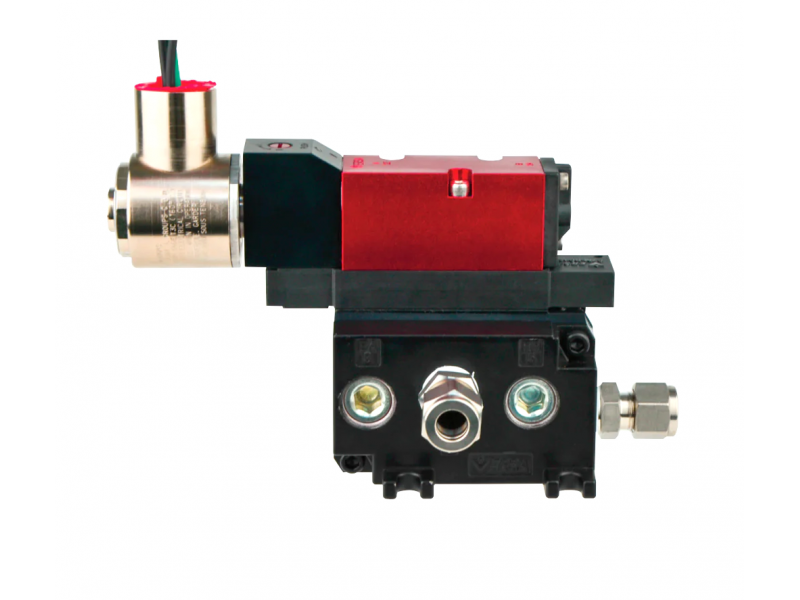

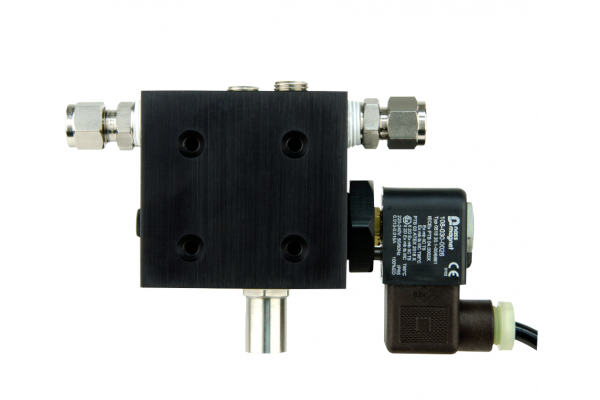

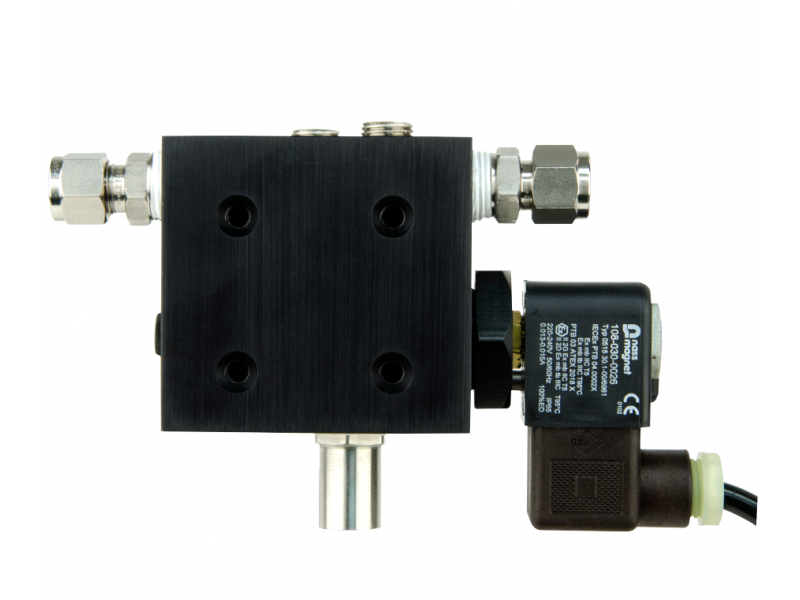

5500-MAN-EX01-24VDC
Manifold da série 5500, certificado ATEX/IECEx, 24 V DC.
Função
O 5500-MAN-EX01-* combina uma válvula solenoide para purga e uma válvula de agulha para pressurização em um único design de manifold. Quando a válvula é energizada, a válvula solenoide se abre e permite um alto fluxo de gás protetor para dentro do invólucro. Quando a válvula é desenergizada, o fluxo através da válvula de agulha interna pode ser ajustado por meio de uma chave de fenda plana no veio da agulha no manifold. A válvula solenoide é utilizada para purga, compensação de vazamentos e controle de temperatura por meio de sinais de pontos definidos pelo usuário na unidade de controle 5500.
O hardware de montagem inclui conexões de compressão de tubo de 3/8" montadas no manifold para fluxo de entrada e saída, conexão de passagem de compressão de tubo de 3/8" para o fluxo de entrada no invólucro e arruelas de vedação certificadas com parafusos para montar o manifold no invólucro. Também está incluído 1 metro de tubulação de poliéster de 3/8" com inserções de reforço de tubo de poliéster de 3/8", o que permite a conexão de tubos de plástico às conexões de compressão sem colapsar o tubo.
O 5500-MAN-EX01-* é certificado para aplicações em Zonas. Para aplicações NEC, Classe/Divisão, consulte a chave de números de modelo para seleção adequada do manifold.
O sistema de válvula 5500 funciona com a unidade de controle 5500 e os dispositivos de ventilação EPV-5500.
O sistema 5500 possui certificação ATEX e IECEx para instalação em Zona 2 e 22.
Dados técnicos
Especificações gerais
Modo de operação purga automática
Série 5500
Ambiente perigoso gás ou poeira
Alimentação
Potência nominal 24 V DC: 5,6 W
Tolerância de tensão: +/- 10%
Especificações elétricas
Corrente nominal do fusível DC: 500 mA
AC: 80 mA
(corrente nominal do fusível na unidade de controle 5500)
Parâmetros pneumáticos
Fornecimento de gás protetor ar de grau instrumento ou gás inerte
Requisito de pressão 1,7 bar (25 psi) a 8,0 bar (115 psi)
Taxa de fluxo de purga válvulas solenoides: Cv (coeficiente de fluxo) = 1,4
válvula de agulha: Cv (coeficiente de fluxo) = 0,24
Condições ambientais
Temperatura ambiente -20 ... 50 °C (-4 ... 122 °F)
Especificações mecânicas
Tipo de conexão Pneumática
Entrada: conexão de compressão de tubo de 3/8 polegadas
Saída: conexão de compressão de tubo de 3/8 polegadas
Grau de proteção tipo 7 e 9
Material
Caixa: alumínio anodizado
Conexões de compressão de 3/8": aço inoxidável 316
Portas de pressão: 3/8" NPTF
Conexão de chapa de montagem: aço inoxidável 316
Parafusos de montagem: 1/4 - 20, aço inoxidável 316
Arruelas de vedação: tipo 4X reconhecido pela UL
Massa 1250 g (2,8 lb)
Dimensões, consulte as dimensões
Dados para aplicação em áreas perigosas
Certificado de exame tipo EU
Marcação 1 II 2 G Ex mb IIC T5 Gb
1 II 2 D Ex mb tb IIIC T95C Db IP65
Proteção por encapsulamento
PTB 03 ATEX 2018 X
Certificado
Classe de temperatura T3C
Aprovações internacionais
Aprovação IECEx 1 II 2 G Ex mb IIC T5 Gb
1 II 2 D Ex mb tb IIIC T95C Db IP65
Proteção por encapsulamento
IECEx PTB 04.0002X
