Modelo:ScopeMeter 190 Série II 190-102/S

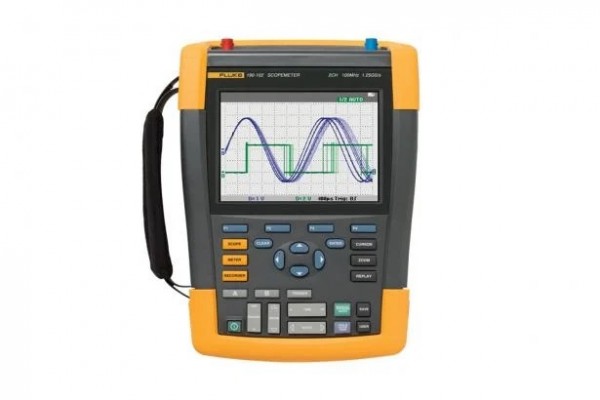

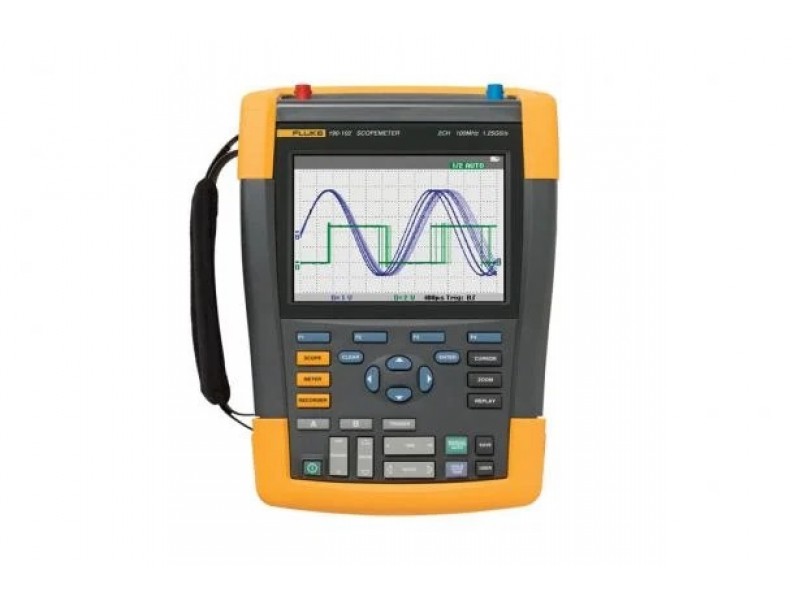

O Osciloscópio Portátil Fluke ScopeMeter 190 Série II (modelo 190-102-S) é um equipamento de medição avançado projetado para diagnóstico e análise de sinais elétricos em ambientes industriais.
Desenvolvido pela Fluke, combina as funcionalidades de osciloscópio e multímetro em um único dispositivo portátil, sendo indicado para manutenção, comissionamento e troubleshooting em sistemas elétricos e eletrônicos.
O equipamento oferece alta largura de banda e taxa de amostragem, permitindo a captura precisa de sinais rápidos e transientes. Conta com recursos como registro de formas de onda, análise de eventos e medições automáticas, o que facilita a identificação de falhas intermitentes e variações em sistemas críticos. A tecnologia de isolamento entre canais garante medições seguras mesmo em ambientes com altos níveis de ruído elétrico.
Na operação, o ScopeMeter 190-102-S se destaca pela interface intuitiva e pela integração de funções que reduzem a necessidade de múltiplos instrumentos. O display colorido de alta resolução permite visualização clara das formas de onda, enquanto os recursos de armazenamento e conectividade possibilitam registro e análise posterior dos dados. Isso aumenta a produtividade ao reduzir o tempo de diagnóstico e facilitar a documentação técnica.
A construção robusta segue os padrões da Fluke para uso em campo, com proteção contra impactos, poeira e condições adversas. O equipamento atende a normas de segurança elétrica rigorosas, sendo adequado para aplicações industriais exigentes. Seu design portátil e ergonômico permite utilização em diferentes ambientes, incluindo áreas de difícil acesso.
No contexto profissional, o osciloscópio portátil Fluke ScopeMeter 190 Série II é uma solução confiável para análise de sinais elétricos com alta precisão. Seu conjunto de funcionalidades atende desde manutenção industrial até aplicações avançadas em sistemas de potência, automação e eletrônica, garantindo desempenho consistente e segurança operacional.
| Specifications | |
| Bandwidth | 100 MHz |
| Number of channels | 100 MHz: 2 channels |
| Real-time sample rate | 1.25 GS/s |
| Inputs | 2 scope plus DMM input |
| Independently floating isolated inputs | Up to 1000 V CAT III/600 V CAT IV between inputs, references and ground |
| Timebase range | 5 ns - 2 min/div |
| Input sensitivity | 2 mV-100 V/div |
| Trigger types | Connect-and-View™, Free Run, Single Shot, Edge, Delay, Dual Slope, Video, Video Line, Selectable pulse width, N-Cycle |
| Trigger source | Any scope input channel |
| Glitch capture | 8 ns |
| Scope measurements | Cursor: 7 |
| Automatic: 30 | |
| Maximum record length | ScopeRecord mode: 30,000 pts |
| Scope mode: 10,000 pts per input | |
| Persistence | Digital persistence giving analog oscilloscope-like waveform decay |
| Waveform compare | Waveform reference with automatic Pass/Fail testing |
| DMM Specification | |
| Meter inputs (also used as External Trigger Input for the Oscilloscope Mode) | 4 mm banana inputs, fully isolated from scope inputs and from scope ground |
| Maximum resolution | 5000 counts |
| Measurements | VDC, VAC rms, VAC + DC rms, Resistance, Continuity, Diode Test, Current (through clamp or shunt), Temperature °C or °F (using optional converter) |
| Memory | Screen + Setup: 30 |
| > Recording: 10 | |
| Display | 153 mm full color LCD with fast update rate |
| Environmental Specifications | |
| Operating temperature | 0 °C to 40 °C Including Batteries |
| 0 °C to 50 °C Excluding Batteries | |
| Storage temperature | -20 °C to +60 °C |
| Operating altitude | Up to 2,000 m (6666 ft) for CAT IV 600 V, CAT III 1000 V |
| Up to 3,000 m (10,000 ft) for CAT III 600 V, CAT II 1000 V | |
| Safety Specifications | |
| Electrical safety | 1,000 V CAT III/600 V CAT IV (EN61010-1) |
| Mechanical and General Specifications | |
| Size | 270 x 190 x 70 mm |
| Weight | 2.2 kg |
| Warranty | 3-years on main instrument, 1-year on accessories |
| Li-Ion battery | BP290 2400 mAh battery up to 4 hours included standard |
| Included Accessories | |
| Two channel models | VPS410 Voltage Probe Sets (one red, one blue) |
| TL175 TwistGuard™ safety designed Test Lead Set (red and black) | |
| BC190 Battery Charger/mains Adapter | |
| BP290 2400 mAh Li-ion Battery | |
| > Handstrap (affixed to instrument) | |
| Hangstrap | |
| Multi-Language User Manuals on CD-Rom | |
| FlukeView ScopeMeter® demo package (restricted functionality) | |
| USB Interface Cable | |
| Warranty | Three years on main instrument, one year on accessories |
