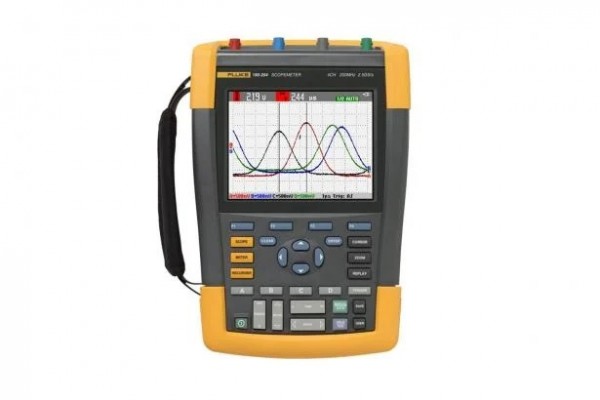

Osciloscópio Portátil - Fluke ScopeMeter 190 Série II 190-062
Modelo:Fluke 190-062
Fale conosco e solicite uma cotação
+55 83 98795-5450
+55 83 98795-5450
Modelo:Fluke 190-062
O Osciloscópio Portátil Fluke ScopeMeter Série 190 II modelo 190-062, fabricado pela Fluke, é um equipamento profissional projetado para diagnóstico avançado de sinais elétricos em campo.
Trata-se de um osciloscópio portátil de alto desempenho, desenvolvido para aplicações industriais, manutenção preditiva, análise de sistemas elétricos e eletrônicos em ambientes exigentes.
A Série 190 II incorpora tecnologia de amostragem em tempo real com alta largura de banda e taxa de aquisição, permitindo capturar sinais rápidos e eventos transitórios com precisão. O modelo 190-062 oferece dois canais isolados, medições automáticas, funções matemáticas e recursos avançados de trigger, além de multímetro integrado. Esses recursos garantem análise confiável de sinais complexos, ruídos, harmônicos e falhas intermitentes em sistemas industriais.
Na operação, o equipamento possui interface intuitiva com tela colorida de alta resolução, facilitando a visualização de formas de onda mesmo em ambientes externos. Conta com armazenamento interno para registro de dados, além de conectividade USB para transferência de informações e integração com softwares de análise. Essa combinação permite documentação de medições, geração de relatórios e rastreabilidade das inspeções, aumentando a eficiência das equipes técnicas.
Sua construção robusta é um dos principais diferenciais, com design portátil, resistente a impactos e adequado para uso em campo. O equipamento possui certificações de segurança para ambientes industriais, incluindo isolamento elétrico entre canais e conformidade com normas CAT III e CAT IV, garantindo segurança durante medições em instalações energizadas.
Como solução de medição portátil de alto nível, o Osciloscópio Fluke ScopeMeter 190-062 é amplamente utilizado por engenheiros e técnicos que necessitam de confiabilidade, precisão e mobilidade. Seu conjunto de funcionalidades avançadas o torna ideal para manutenção elétrica, automação industrial e diagnóstico de sistemas críticos.
Especificações | |
Largura de banda | Fluke 190-504: 500 MHz |
Número de canais | Fluke 190-504: 500 MHz: 4 canais |
Taxa de amostragem em tempo real | Fluke 190-504: 5 GS/s |
Entradas | Fluke 190-X04: Quatro entradas BNC para medições de medidor e osciloscópio |
Entradas isoladas flutuantes independentes | Até 1.000 V CAT III/600 V CAT IV entre entradas, referências e aterramento |
Intervalo de base de tempo | 1 ns/div a 4s/div (modelo 190-504, 500 MHz) |
Sensibilidade da entrada | 2 mV-100 V/div mais atenuação de variável |
Tipos de trigger | Connect-and-View™, execução livre, ação única, borda, atraso, dupla inclinação, vídeo, linha de vídeo, largura de impulso selecionável, N ciclos |
Fonte de trigger | Fluke 190-X02: 2 entradas BNC ou entrada externa via DMM |
Captura de distúrbio (glitch) | 8 ns |
Medidas do osciloscópio | Cursor: 7 |
Comprimento máximo de registro | Modo ScopeRecord: 30 mil pontos por entrada |
Persistência | A persistência digital apresenta a desintegração da forma de onda, como em um osciloscópio analógico |
Comparação de forma de onda | Referência de forma de onda com teste automático de aprovação/reprovação |
Especificações de DMM (modelos de dois canais) | |
Entradas do medidor | Entradas do tipo banana de 4 mm, totalmente isoladas das entradas e do aterramento do osciloscópio |
Máxima resolução | 5000 contagens |
Medições | V CC, V CA rms, V CA+CC rms, resistência, continuidade, teste de diodos, corrente (através de clamp ou shunt), temperatura em ºC ou ºF (usando conversor opcional) |
Locais da memória | Tela + configuração: 30 memórias de forma de onda mais 10 memórias de gravação mais 9 memórias de cópia da tela. |
Visor | LCD colorido, 153 mm, com taxa de atualização rápida |
Especificações ambientais | |
Temperatura operacional | 0ºC a 40ºC (com baterias) |
Temperatura de armazenamento | -20°C a +60°C |
Altitude operacional | Até 2.000 m (6.666 pés) para 600 V CAT IV, 1.000 V CAT III; |
Especificações de segurança | |
Segurança elétrica | 600 V CAT III/1.000 V CAT II (EN61010-1) |
Especificações Mecânicas e Gerais | |
Tamanho | 270 x 190 x 70 mm |
Peso | 2,2 kg |
Bateria de íons de lítio | Fluke 190-XX2: BP290 (2.400 mAh) |
