Bancada Didática para Treinamento em Sistemas Fotovoltaicos e Eólicos

Modelo:GTNT-005

Principais recursosBancada didática GTNT-005 para treinamento em energia solar e eólica, com painéis fotovoltaicos, gerador eólico, inversor, bateria e medições.

Comprar

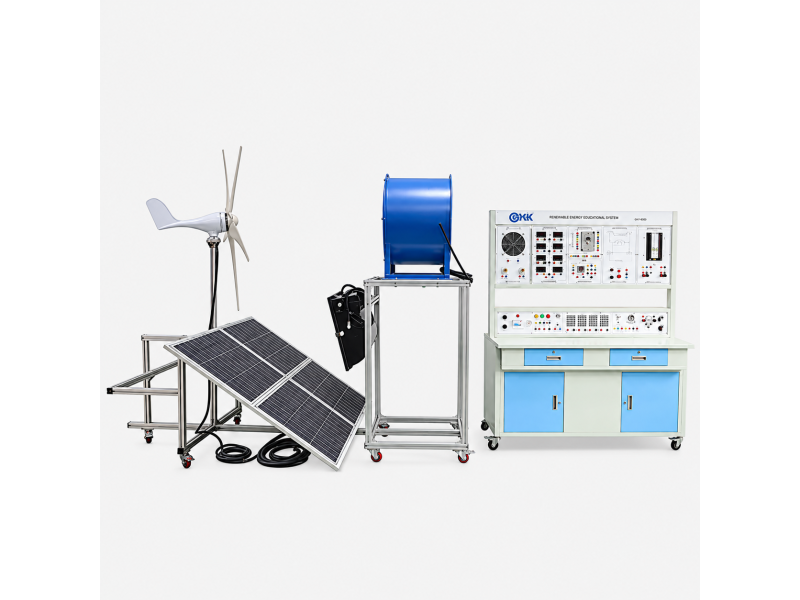

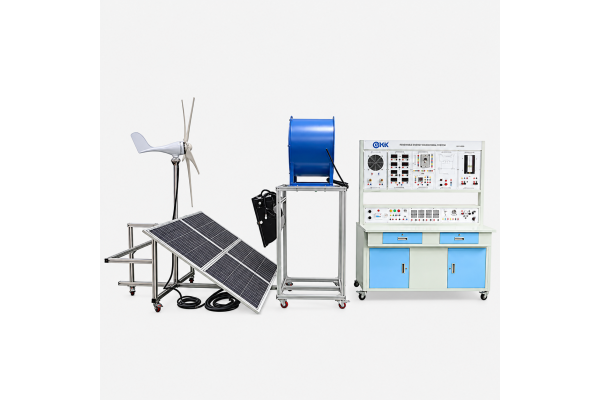

A Bancada Didática para Treinamento em Sistemas Fotovoltaicos e Eólicos GTNT-005 é uma plataforma educacional desenvolvida para ensino prático de geração de energia solar e eólica.

O sistema reúne painéis fotovoltaicos, gerador eólico, bateria, controlador de carga, inversor e instrumentos de medição, permitindo realizar experimentos de geração, armazenamento, conversão e utilização da energia elétrica.

A bancada possibilita estudar o funcionamento de sistemas fotovoltaicos e eólicos, influência das condições ambientais, comportamento de cargas, proteção de baterias e operação de inversores off-grid. Além disso, possui interface USB e software para análise de dados em computador.

É indicada para escolas técnicas, universidades, centros de treinamento e laboratórios de engenharia, especialmente em cursos relacionados a energias renováveis, eletrotécnica e engenharia elétrica.

Aplicações

  • Ensino de energia solar fotovoltaica
  • Ensino de geração eólica
  • Laboratórios de energias renováveis
  • Treinamento em sistemas fotovoltaicos e eólicos
  • Estudo de baterias e armazenamento de energia
  • Estudo de inversores off-grid
  • Experimentos com cargas AC e DC
  • Medição de tensão, corrente e potência
  • Simulação de geração solar e eólica
  • Análise de dados experimentais em computador

Competências desenvolvidas

  • Operação de sistemas fotovoltaicos e eólicos
  • Análise da conversão de energia
  • Uso de controladores de carga e descarga
  • Estudo de sistemas de armazenamento
  • Operação de inversores
  • Medição de grandezas elétricas
  • Análise do comportamento de cargas
  • Avaliação da influência ambiental na geração
  • Coleta e interpretação de dados experimentais
  • Aplicação prática de conceitos de energias renováveis

Solicite uma cotação técnica da Bancada Didática GTNT-005 e leve o ensino prático de energia solar e eólica para seu laboratório ou instituição.

Especificações técnicas

  • Tipo de equipamento: Bancada didática para treinamento em sistemas fotovoltaicos e eólicos
  • Modelo: GTNT-005
  • Aplicação principal: Ensino e experimentação em geração de energia solar fotovoltaica e eólica
  • Alimentação: Trifásica, AC 380 V ±10%, 50 Hz
  • Temperatura de operação informada: -10 °C a +40 °C
  • Dimensões da bancada: 1500 × 700 × 1800 mm
  • Dimensões da estrutura solar/eólica: 2780 × 1740 × 2230 mm
  • Peso aproximado: 350 kg
  • Painéis fotovoltaicos: 4 unidades monocristalinas
  • Potência de cada painel: 100 W
  • Tensão dos painéis: DC 18 V
  • Dimensões de cada painel: 670 × 840 mm
  • Potência fotovoltaica instalada na bancada: 400 W
  • Fonte luminosa simulada: 1000 W
  • Alimentação da fonte luminosa: 220 VAC
  • Controlador: 12 V / 24 V, 10 A
  • Tipo de controle: Sistema de carga e descarga com múltiplos modos de operação e funções de proteção
  • Soprador para simulação do vento: 380 VAC, 2,2 kW
  • Gerador eólico: 400 W
  • Tensão do gerador eólico: 12 V
  • Inversor: 1 kW
  • Saída do inversor: 220 VAC
  • Bateria: 12 V / 65 Ah
  • Instrumentos de medição: Amperímetro, voltímetro e wattímetro
  • Interface de comunicação: USB
  • Software: Software para processamento de dados em PC
  • Experimentos fotovoltaicos: Conversão de energia, influência ambiental, teste de carga direta, funcionamento do controlador e proteções de carga e descarga
  • Experimentos eólicos: Princípio de geração, influência ambiental, simulação de geração, técnicas de medição, controle, cargas e influência da velocidade do vento
  • Experimentos integrados: Funcionamento e proteção de inversores off-grid e aplicações com cargas AC e DC
  • Instituições atendidas: Escolas técnicas, faculdades, universidades e centros de treinamento
