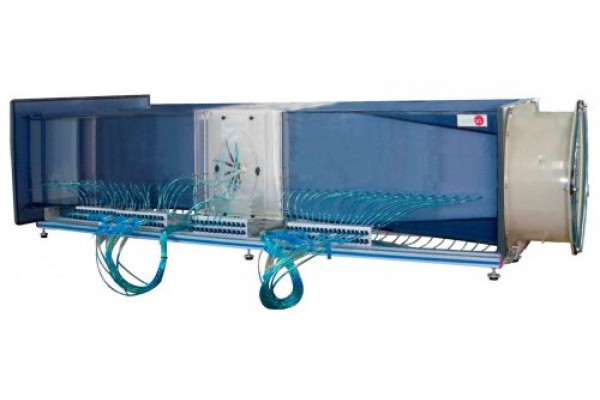

• Bancada Didática de Túnel aerodinâmico controlado por computador Edibon TA 300/300C

O túnel aerodinâmico controlado por computador, 300 x 300 mm, “TA300 / 300C”, é um túnel de vento projetado para estudar a aerodinâmica subsônica em um túnel em circuito aberto e com fluxo subsônico incompressível. O ar é aspirado por um ventilador de velocidade variável, controlado por computador, localizado na extremidade de descarga do túnel. Vários modelos e acessórios estão disponíveis, permitindo um estudo abrangente da aerodinâmica subsônica.

A unidade inclui várias seções do túnel. Na mesma ordem em que o fluxo os atravessa, são eles: lábios, seção de refúgio, contração, área de trabalho, difusor e ventilador. Lábios e uma seção de refúgio são incorporados na entrada do túnel para reduzir a queda de pressão e as interferências no fluxo. Uma taxa de contração de 9,5: 1 e uma curva de contorno perfeitamente estudada da contração garantem um fluxo de ar bem desenvolvido através da área de trabalho. A área de trabalho está localizada após a contração. É um trato de seção constante, onde os modelos a serem testados são montados e as dimensões da seção transversal são maiores que os modelos. É feito de resina acrílica transparente para permitir a observação dos modelos. Esta seção inclui um tubo estático de Pitot no lado superior para estudar a pressão estática, pressão dinâmica e pressão total. Um difusor está incluído na saída do túnel para evitar a geração de turbulências, que podem gerar danos na qualidade atual da área de trabalho.

Um ventilador de fluxo axial, localizado na extremidade de descarga do túnel, fornece um perfil de velocidade mais uniforme na área de trabalho. Existem sessenta tomadas diferentes para tomadas de pressão (ao longo do túnel e nos diferentes modelos). A unidade inclui trinta sensores de pressão diferencial para medir a pressão estática. Os modelos são montados em uma escotilha circular e são acoplados à área de trabalho para vedar a abertura. Eles são fixados por botões na parede lateral da área de trabalho.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no processo.


POSSIBILIDADES PRÁTICAS:


1.- Estudo abrangente da aerodinâmica subsônica e estudos do fluxo de ar.

2.- Estudo de visualização de fluxo.

3.- Estudo da pressão estática, pressão dinâmica e pressão total usando um tubo de Pitot.

4.- Estudo da medição de velocidade usando um tubo de Pitot.

5.- Fluxo em um bico: Determinação das características do campo de pressão em um bico.

6.- Fluxo em um bocal: Observação das características locais, dependendo se as paredes têm ou não uma curvatura, bem como o que acontece nas áreas de entrada e saída da contração. Possibilidades práticas adicionais:

7.- Calibração dos sensores. Possibilidades práticas adicionais a serem feitas com os modelos e acessórios opcionais: (Não incluído)

8.- Exibição de fluxos em torno de diferentes modelos de arrasto:

 - Modelo de arrasto de esfera (TA1 / 300).

 - Modelo de arrasto do hemisfério convexo ao fluxo de ar (TA2 / 300).

 - Modelo de arrasto de placa circular (TA3 / 300).

 - Modelo de arrasto de anel (TA4 / 300).

 - Modelo de arrasto de placa quadrada (TA5 / 300).

 - Modelo de arrasto do cilindro (TA6 / 300).

 - Modelo de arrasto de forma simplificado (TA7 / 300).

 - Modelo de arrasto parabolóide (TA8 / 300).

 - Modelo de arrasto do hemisfério côncavo ao fluxo de ar (TA9 / 300).

 - Asa com flaps Drag Model (TA10 / 300).

 - Modelo de arrasto de bandeira (TA11 / 300).

 - Modelo de asa com perfil NACA 0015 (TA12 / 300).

 - Modelo de asa com perfil NACA 54118 (TA13 / 300).

 - Modelo de asa com perfil NACA 4415 (TA14 / 300).

 - Modelo de arrasto de esferas onduladas (TA15 / 300).

9.- Determinação do coeficiente de arrasto e do coeficiente de elevação em diferentes modelos:

 - Modelo de arrasto de esfera (TA1 / 300).

 - Modelo de arrasto do hemisfério convexo ao fluxo de ar (TA2 / 300).

 - Modelo de arrasto de placa circular (TA3 / 300).

 - Modelo de arrasto de anel (TA4 / 300).

 - Modelo de arrasto de placa quadrada (TA5 / 300).

 - Modelo de arrasto do cilindro (TA6 / 300).

 - Modelo de arrasto de forma simplificado (TA7 / 300).

 - Modelo de arrasto parabolóide (TA8 / 300).

 - Modelo de arrasto do hemisfério côncavo ao fluxo de ar (TA9 / 300).

 - Asa com flaps Drag Model (TA10 / 300).

 - Modelo de arrasto de bandeira (TA11 / 300).

 - Modelo de asa com perfil NACA 0015 (TA12 / 300).

 - Modelo de asa com perfil NACA 54118 (TA13 / 300).

 - Modelo de asa com perfil NACA 4415 (TA14 / 300).

 - Modelo de arrasto de esferas onduladas (TA15 / 300).

10.-Medição de forças de arrasto e forças de elevação em diferentes modelos:

 - Modelo de arrasto de esfera (TA1 / 300).

 - Modelo de arrasto do hemisfério convexo ao fluxo de ar (TA2 / 300).

 - Modelo de arrasto de placa circular (TA3 / 300).

 - Modelo de arrasto de anel (TA4 / 300).

 - Modelo de arrasto de placa quadrada (TA5 / 300).

 - Modelo de arrasto do cilindro (TA6 / 300).

 - Modelo de arrasto de forma simplificado (TA7 / 300).

 - Modelo de arrasto parabolóide (TA8 / 300).

 - Modelo de arrasto do hemisfério côncavo ao fluxo de ar (TA9 / 300).

 - Asa com flaps Drag Model (TA10 / 300).

 - Modelo de arrasto de bandeira (TA11 / 300).

 - Modelo de asa com perfil NACA 0015 (TA12 / 300).

 - Modelo de asa com perfil NACA 54118 (TA13 / 300).

 - Modelo de asa com perfil NACA 4415 (TA14 / 300).

 - Modelo de arrasto de esferas onduladas (TA15 / 300).

11.-Estudo da distribuição de pressão e fluxo em torno de um modelo:

- Distribuição de pressão em um modelo de asa com perfil NACA 0015 (TA19 / 300).

- Distribuição de pressão em um modelo de asa com perfil NACA 54118 (TA20 / 300).

- Distribuição de pressão em um modelo de asa com perfil NACA 4415 (TA21 / 300).

 - Distribuição de pressão em um cilindro (TA22 / 300).

12.-Estudo do efeito da mudança no modelo de aparelho de Bernoulli (TA23 / 300) da seção transversal e aplicação da equação de Bernoulli.

13.-Investigação da influência da forma dos modelos nas forças de arrasto (modelos de arrasto e interface e sensores de medição de força (TA300 / 300C-TARC)).

14.-Estudo da pressão estática, pressão dinâmica e pressão total usando um tubo de Pitot (TA17 / 300).

15.-Estudo da camada limite em uma placa plana (TA300 / 300-BLE).

16.-Demonstração de padrões de fluxo em torno de diferentes objetos com o Smoke Generator (TA300 / 300-SG1).

17.-Estudo da pressão estática, pressão dinâmica e pressão total com o Wake Survey Rake (TA18 / 300).

18.-Estudo de fluter (TA24 / 300).

19.-Estudo do Acessório para Velocimetria de Imagem de Partículas (APIV). Outras possibilidades a serem feitas com esta unidade:

20.-Muitos estudantes visualizam resultados simultaneamente.

 Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

21.-Controle aberto, controle multicontrole e controle em tempo real. Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivativos; etc, em tempo real.

22.-O Sistema de Controle de Computador com SCADA permite uma verdadeira

simulação.

23.-Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

24.-Esta unidade pode ser usada para fazer pesquisas aplicadas.

25.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

26.-Controle do processo da unidade TA300 / 300C através da caixa da interface de controle sem o computador.

27.-Visualização de todos os valores dos sensores utilizados no processo da unidade TA300 / 300C.

- Ao usar o PLC-PI, mais 19 exercícios adicionais podem ser realizados.

- Vários outros exercícios podem ser feitos e projetados pelo usuário.


ESPECIFICAÇÕES:

With this unit there are several options and possibilities:
 - Main items: 1, 2, 3, 4, 5 and 6.
 - Optional items: 7, 8, 9, 10 and 11.
Let us describe first the main items (1 to 6):
TA300/300C. Unit:
Bench-top wind tunnel in open circuit and with incompressible
subsonic flow.
Anodized aluminum frame and panels made of painted steel.
Main metallic elements made of stainless steel.
Diagram in the front panel with distribution of the elements similar
to the real one.
Inlet section with lips, a haven section and a 9.5:1 contraction ratio.
Transparent working area of 300 x 300 mm and length of 600
mm to assemble and test the different models.
The working area includes a Pitot static tube mounted in the top
side.
Outlet section with diffuser that allows to avoid the generation of
turbulences, which can generate damages the current quality in
the working area.
Variable speed axial-flow fan, computer controlled:
 Air velocity in the working area: 0 – 34 m/s.
Sixty different pressure tappings (along the tunnel and in the models).
Thirty differential pressure sensors, range: 0 – 1 PSI.
Several models and accessories are available, allowing a comprehensive study of subsonic aerodynamics.
Some models include several pressure tappings.
