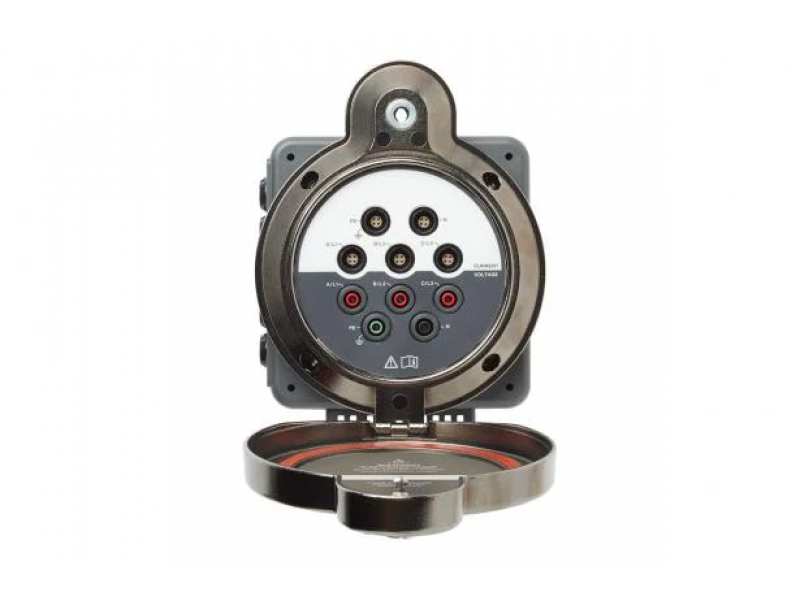

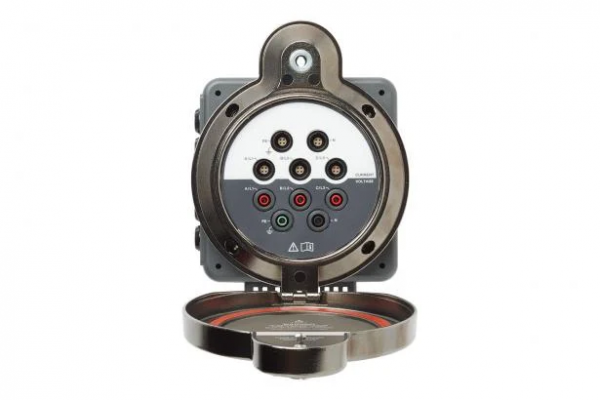

Janela de medição elétrica Fluke PQ400
Modelo: PQ400
Fale conosco e solicite uma cotação
+55 83 98795-5450
+55 83 98795-5450
Modelo: PQ400
A janela de medição elétrica do Fluke PQ400 permite a conexão de equipamentos de medição trifásicos a painéis energizados, sem a necessidade de abrir a porta do painel ou usar equipamento de proteção individual (EPI) 1 .
Conformidade sem compromisso. Segurança sem sacrifício.
- O Fluke PQ400 fornece acesso aos dados críticos de qualidade e energia que você precisa, diminuindo o tempo de teste e ajudando a manter a segurança.
- Reduza o risco de arco elétrico e eletrocussão, enquanto aumenta a segurança do seu pessoal
- Diminua os custos de manutenção e reduza o tempo de inatividade fazendo medições críticas de qualidade e energia sem abrir a porta do painel, permitindo o registro e o monitoramento a qualquer momento - sem interromper as operações
- Reduza os requisitos e processos de permissão de trabalho, reduzindo os riscos associados à realização de medições em painéis abertos, economizando tempo e esforço
- Aumente a eficiência da medição e reduza a necessidade de arco elétrico EPI 1 , economizando tempo, aumentando a eficiência e aumentando o conforto do operador
Recursos
- Os sensores de tensão e corrente permanentemente conectados, localizados dentro do painel elétrico, permitem fazer medições de qualidade e energia usando pontos de acesso externos sem abrir a porta do painel, reduzindo o risco do operador
- Conexões de tensão e corrente para tensões trifásicas, neutro e terra cobrem a maioria dos cenários de medição
- A detecção automática de sonda para os registradores de qualidade de energia e de energia Fluke das séries 1740 e 1730 e braçadeiras compatíveis, elimina a necessidade de abrir o gabinete para verificar o modelo da braçadeira
- A rotação completa de 360 graus permite que a janela do PQ400 seja orientada em qualquer direção
- Instalação simples usando broca e furador eletro-hidráulico (114,3 mm, 4,5 polegadas de diâmetro)
- Classificação CAT IV, 600V e CATIII 1.000V de acordo com IEC61010-2-30
- A compatibilidade com os cabos de teste de voltagem padrão de 4 mm com blindagem de segurança facilita a conexão de voltagens, aumenta a segurança ao reduzir o risco de tocar acidentalmente em componentes elétricos ativos e reduz a necessidade de comprar cabos de voltagem especializados
Como funciona
A janela de medição elétrica do Fluke PQ400 é uma interface instalada permanentemente que fornece aos técnicos acesso quase instantâneo aos painéis elétricos para fazer críticas à qualidade e medições de energia. O PQ400 é instalado usando uma broca padrão e um furador eletro-hidráulico (114,3 mm, diâmetro de furo de 4,5 polegadas) e permite que os usuários façam conexões trifásicas de tensão, corrente e terra, cobrindo a maioria das configurações de medição. Uma vez instalados, os usuários podem simplesmente destravar a tampa da janela, levantar a tampa e conectar os fios de tensão do registrador ou analisador. Em seguida, conecte os fios dos sensores atuais e comece a fazer medições críticas. Depois de concluído, basta remover as conexões de tensão e corrente da interface do painel frontal e travar a tampa da janela, deixando as conexões internas no lugar para uso futuro.
| Especificações Gerais | |
|---|---|
| Tensão máxima entre qualquer terminal de tensão e o terra | 1000 V |
| Tensão máxima entre qualquer terminal de corrente e o terra | 30 V |
| Segurança | |
| Geral | IEC 61010-1: grau de poluição 2 |
| Medição | IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V |
| Dimensões | |
| Lado de fora | 148 mm x 187 mm x 23 mm (L x A x P) (148 mm x 370 mm x 19 mm com a tampa aberta) |
| Dentro | 140 mm x 158 mm x Di (L x A x P) Di = 58 - espessura da porta do painel em mm |
| Gabinetes elétricos suportados | |
| Gabinete | UL 50 / NEMA tipo ambiental 1 (Tipo 12 quando a tampa do PQ400 está fechada) |
| Espessura do painel | Máx. 3,5 mm (bitola 10) |
| Meio Ambiente | |
| Temperatura de operação / armazenamento | -25 ° C a 60 ° C (-13 ° F a 140 ° F) |
| Umidade | 10% a 90% na dependência da temperatura de acordo com IEC 60721-3-3 Classe 3K6 (modificada): - 25 ° C a 35 ° C: 10% a 90%, 50 ° C: máx. 35%, 60 ° C: máx. 23% |
| Altitude | |
| Operativo | 2.000 m (até 4000 m de redução para CAT II 1000 V, CAT III 600 V, CAT IV 300 V) |
| Armazenamento | 12.000 m |
| Proteção de entrada | |
| Avaliação | IEC 60529: IP67 com a tampa fechada, IP50 com a tampa aberta e todos os conectores conectados |
| Vibração | IEC 60068-2-6, MIL-PRF28800F: Classe de vibração aleatória 2 |
| Peso | 2,1 kg (4,6 lb) |
| Voltagem | |
|---|---|
| Entrada | |
| Número de entradas | 5 (A / L1, B / L2, C / L3, N e terra / terra) |
| Medidor de fio | Sólido / flexível: 0,25 mm 2 a 1,5 mm 2 (AWG 24 a AWG 16) |
| Voltagem | Máx. 1000 V |
| Fusível | 2 A 1000 V 1,5 A²s, 10 kA IR (A / L1, B / L2, C / L3, N) |
| Resultado | |
| Conectores | Terminais de segurança 5x 4 mm, 3x vermelho para A / L1, B / L2, C / L3, 1x preto para N, 1x verde para terra / terra |
| Corrente de carga | Máx. 1 A rms |
