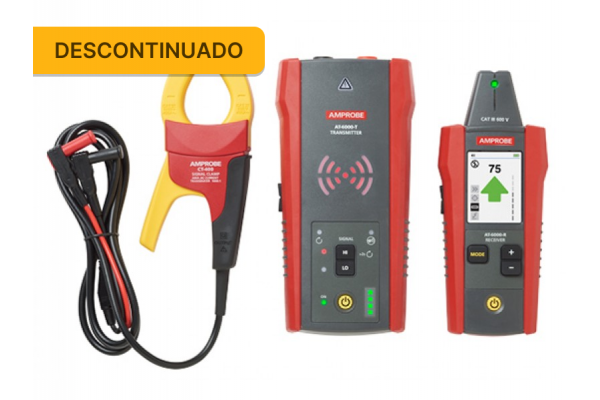

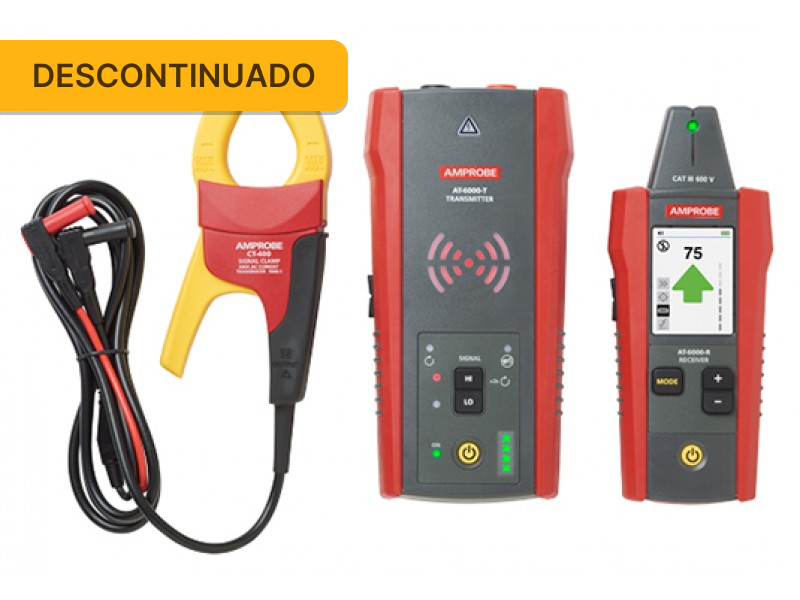

Localizador de Cabos Amprobe AT-6030

Modelo: AT-6030

Principais recursos O mais novo rastreador de fio da Amprobe combina um receptor e um transmissor poderoso para localizar fios, disjuntores e fusíveis energizados e desenergizados, sem precisar desconectar nenhum equipamento.

Comprar

O mais novo rastreador de fio da Amprobe combina um receptor e um transmissor poderoso para localizar fios, disjuntores e fusíveis energizados e desenergizados, sem precisar desconectar nenhum equipamento.


O receptor possui quatro modos de rastreamento otimizados para uma variedade de aplicações. Sua capacidade de rastreamento de disjuntor totalmente automático economiza tempo e elimina a confusão de vários falsos positivos ao detectar o sinal mais alto registrado em um disjuntor ou fusível. O transmissor utiliza duas frequências otimizadas que permitem um sinal limpo e confiável. O grampo de sinal pode ser usado em aplicações em que não há acesso a condutores desencapados, permitindo que o transmissor induza um sinal em um fio através de isolamento. Seja você um usuário iniciante ou um especialista, o kit AT-6000 Amprobe Advanced Wire Tracer ajudará você a fazer o trabalho rapidamente.





  • - Rastreia fios em paredes, tetos, pisos e cantos;
  • - Localiza disjuntores e fusíveis;
  • - Localiza shorts e abre;
  • - Visor LCD colorido TFT de alta resolução de 2,5 ";

  • Três modos de sinal do transmissor:
  • - Modo de “sinal alto” para circuitos normais;
  • - Modo “Low Signal” para rastreamento de precisão em áreas difíceis;
  • - Modo “Loop” para circuitos desenergizados de loop fechado;

  • Quatro modos de rastreamento do receptor:
  • - O modo “Quick Scan” permite a detecção rápida de fios a uma distância mais longa;
  • - O modo de "precisão" identifica com precisão os fios ou falhas localizadas atrás de paredes, pisos ou tetos;
  • - O modo "Identificação do disjuntor" facilita a localização rápida e fácil do disjuntor;
  • - O modo “Detecção de tensão sem contato” utiliza rastreamento passivo sem o transmissor para verificar se um fio está energizado;

  • - Dois modos de frequência selecionados automaticamente para rastreamento confiável em circuitos energizados e desenergizados;
  • - Vem com estojo rígido de transporte Amprobe personalizado, cabos de teste, pinça de sinal CT-400 e acessórios;
  • - Compatível com o acessório opcional TIC 410A Hot Stick para estender seu alcance;




ESPECIFICAÇÕES:


ModeloReceptor AT-6000-RTransmissor AT-6000-TBraçadeira de sinal CT-400
Categoria de mediçãoCAT III 600 VCAT III 600 VCAT IV 600 V, CAT III 1000
Tensão operacional0 a 600 V CA / CC0 a 600 V CA / CC0 a 1000 V CA
Frequência de operaçãoEnergizado: 6,25 kHz
Des energizado: 32,768 kHz		Energizado: 6,25 kHz
Des energizado: 32,768 kHz		Traçado do fio: 32.768 kHz
Medição de corrente CA: 45 Hz a 400 Hz
Detecção de tensão perigosaVeja detecção NCV> 30 V CA / CCN / D
Indicações de sinalExibição numérica, de gráfico de barras e sinal sonoroLEDs e sinal sonoroN / D
Tempo de respostaSensor da ponta (energizado / desenergizado): 500 MS
NCV: 500 MS
Monitoramento da tensão da bateria: 5 seg		Monitoramento da voltagem da linha: 1 seg
Monitoramento da voltagem da bateria: 5 seg		Instantâneo
Saída atual de sinal (típico)N / DCircuito energizado:
modo HI: 60 mA RMS
modo LO: 30 mA RMS
Circuito desenergizado:
modo HI: 130 mA RMS
modo LO: 40 mA RMS
Modo loop: 160 mA RMS		1 mA / A para medição de corrente CA com multímetro
Saída de tensão de sinal (nominal)N / DCircuito desenergizado:
BAIXO: 29 V RMS, 120 Vp-p
ALTO: 33V RMS, 140 Vp-p
Com CT-400:
modelo de circuito: 31 V RMS, 120 Vp-p		Circuito desenergizado:
2,4 V RMS, 24 Vp-p
Detecção de alcance (ao ar livre)Sensor da ponta (energizado):
Distância máxima via ar: até 20 pés (6,1 m)
Localização: aprox. 5 cm (1,97 pol.)
Sensor de ponta (desenergizado):
Distância máxima via ar: até 14,7 pés (4,5 m)
Localização: aprox. de 5,97 mm (1,97 pol.)
Detecção NCV(40 a 400 Hz):
máx. sensibilidade: 90 V até 6,56 pés (2 m)
min. sensibilidade: 600 V até 0,39 pol (1 cm)		N / DN / D
