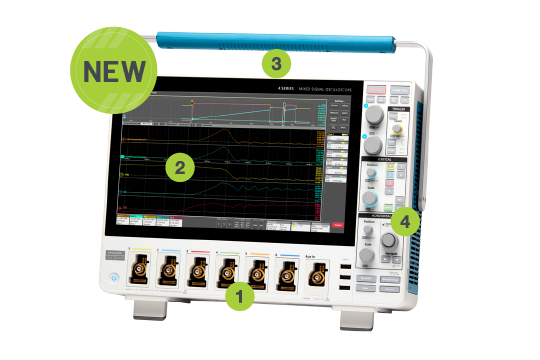

O que há de novo na Série 4 B
1. Processador mais rápido
Interface de usuário 2X mais responsiva
Transferências de dados 1,5X mais rápidas
Análise mais rápida e decodificação serial
2. Nova tela com maior contraste e ângulo de visão
3. Duas portas host USB 3.1
4. Acesso remoto rápido baseado em navegador e*Scope e suporte para interface de alta velocidade TekHSI para transferências de dados extremamente rápidas
Grande tela HD e interface de usuário premiada
Com a mesma tecnologia de interface de usuário sensível ao toque da premiada Série 5 em um pacote compacto, a Série 4 B MSO define uma nova expectativa de como um osciloscópio deve funcionar.
- Tela HD de alto contraste de 13,3 polegadas
- 6,1 polegadas (15,5 cm) de profundidade, pegada amigável ao banco
Medições precisas e até 6 canais superflexíveis
- Detalhes finos do sinal e medições precisas em todos os canais
- Resolução vertical de 12 bits (16 bits no modo de alta resolução)
- 6,25 GS/s em todos os canais analógicos e digitais
- Comprimento de registro de até 62,5 Mpoints
- Qualquer canal pode mostrar uma forma de onda, espectro de RF ou ambos
- Qualquer entrada pode ser usada para visualizar oito canais digitais conectando uma sonda lógica
Análise excelente
Descubra a capacidade que o Série 4 B pode trazer para sua bancada
- Ampla gama de sondas inteligentes TekVPI
- Análise de espectro multicanal
- Até 48 entradas lógicas digitais
- Mais de 25 protocolos seriais disponíveis
- Gerador de funções/arbitrário integrado
- Medições de alimentação CA/CC
- Teste de pulso duplo automatizado
- Análise de energia trifásica
- Atualizável em campo — obtenha as ferramentas de que precisa agora ou adicione-as mais tarde, sem precisar devolver o instrumento
Especificações em resumo
Canais de entrada:
- 4 ou 6 entradas FlexChannel
- Cada FlexChannel fornece 1 entrada de sinal analógico ou 8 entradas lógicas digitais com sonda TLP058
Largura de banda 1:
- 200 MHz, 350 MHz, 500 MHz, 1 GHz ou 1,5 GHz
Taxa de amostragem:
- 6,25 GS/s em todos os canais analógicos/digitais
Duração do registro:
Resolução Vertical:
- 12 bits
- Até 16 bits no modo de alta resolução
Geração de sinal 1:
- Arbitrário, Seno, Quadrado, Pulso, Rampa, Triângulo, Nível DC, Gaussiano, Lorentz, Ascensão/Queda Exponencial, Sin(x)/x, Ruído Aleatório, Haversine, Cardíaco
Voltímetro Digital 2:
- RMS CA de 4 dígitos, CC
- Tensão RMS CC+CA
Contador de frequência de disparo 2:
Análise Avançada:
- Análise de domínio misto do Spectrum View
- Medições de potência automatizadas 1
- Medições de potência trifásica 1
Suporte de Protocolo 3:
- 10BASE-T, 100BASE-TX
- CAN, CAN FD, LIN, FlexRay
- Eu 2 C, SPI
- MIL-STD-1553, ARINC 429
- RS-232, RS-422, RS-485, UART
- SPMI
- SVID
- USB 2.0 LS, FS, HS
Mostrar:
- 13,3 polegadas (338 mm)
- Tela sensível ao toque capacitiva colorida HD (1920 x 1080)
Dimensões (A x L x P):
- 287 mm x 405 mm x 155 mm
- (11,3 pol x 15,9 pol x 6,1 pol)
Peso:
