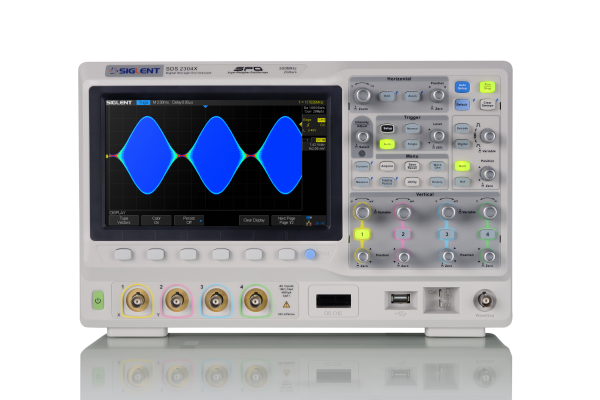

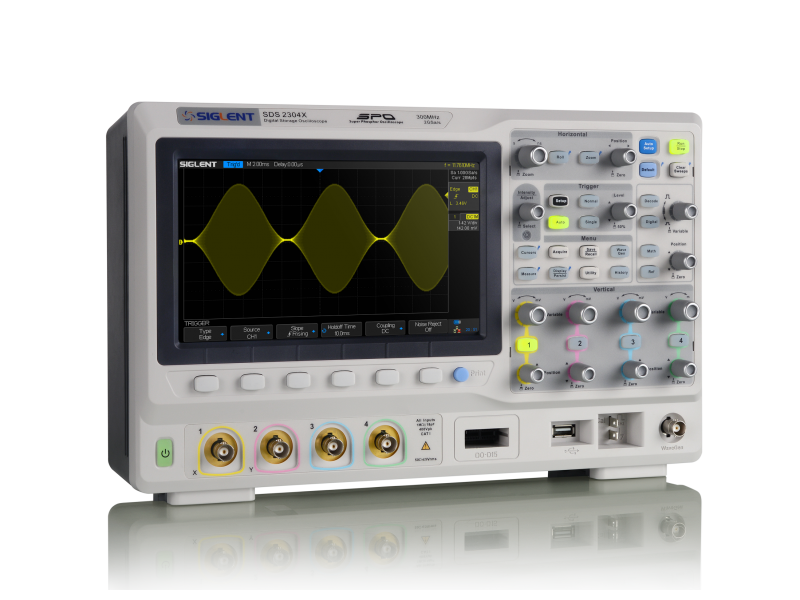

Osciloscópio Digital Siglent Série SDS2000X

A série SDS2000X emprega uma nova geração da tecnologia SPO. Ela possui um sistema de disparo digital inovador com alta sensibilidade e baixo jitter, e uma taxa máxima de captura de formas de onda de 140.000 wfm/s (modo normal) e até 500.000 wfm/s (modo de sequência). Também emprega uma exibição de gradação de intensidade de 256 níveis com um modo de temperatura de cor para ajudar a visualizar problemas rapidamente. O sistema de disparo suporta modos de disparo, incluindo barramento serial e disparo de vídeo.

A série 2000X também possui gravação de formas de onda históricas e aquisição de sequência para gravar e reproduzir múltiplos eventos de disparo. Outras características incluem uma impressionante gama de capacidades de medição e matemática, opções para um gerador de formas de onda arbitrárias de 25 MHz embutido, 16 canais digitais (MSO) e decodificação serial.

Características Principais

Modelos de 70, 100, 200 e 300 MHz

Taxa de amostragem em tempo real de até 2 GSa/s

Nova geração da tecnologia SPO

Taxa de captura de formas de onda de até 140.000 wfm/s (modo normal) e 500.000 wfm/s (modo de sequência)

Suporte a gradação de intensidade de 256 níveis e exibição de temperatura de cor

Comprimento de registro de até 140 Mpts

Sistema de disparo digital

Desconto promocional nos modelos de 100, 200 e 300 MHz (-30%)

Veja na loja o pacote promocional sobre opções

Modelos

SDS2304X: 300 MHz, 4 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2302X: 300 MHz, 2 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2204X: 200 MHz, 4 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2202X: 200 MHz, 2 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2104X: 100 MHz, 4 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2102X: 100 MHz, 2 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2074X: 70 MHz, 4 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

SDS2072X: 70 MHz, 2 canais, 2 GSa/s, 140.000 wfm/s, 140 Mpts

Características Adicionais

Disparos inteligentes: Borda, Inclinação, Pulso, Janela, Runt, Intervalo, Dropout, Padrão, Vídeo (HDTV suportado)

Disparo e decodificação de barramento serial, suporta protocolos IIC, SPI, UART, RS232, CAN e LIN (opcional)

Baixo ruído de fundo, inclui escalas de tensão de 1 mV/div a 10 V/div

10 tipos de atalhos de um botão, incluindo Configuração Automática, Padrão, Cursores, Medir, Rolar, Histórico, Exibir/Persistir, Limpar Varreduras, Zoom e Imprimir

Modo de aquisição segmentada (Sequência) divide o comprimento máximo de registro em múltiplos segmentos (até 80.000) conforme as condições de disparo definidas pelo usuário. A aquisição resultante tem um tempo morto muito pequeno

Função de registro de formas de onda históricas (Histórico), com comprimento máximo de registro de 80.000 quadros

Função de medição automática de 37 parâmetros, suporta estatísticas, medições de Gating, medições matemáticas, medições históricas e medições de referência

Função matemática (FFT, adição, subtração, multiplicação, divisão, integração, diferencial, raiz quadrada)

Função de Passar/Falhar baseada em hardware de alta velocidade

16 canais digitais (opção MSO), taxa máxima de captura de formas de onda de até 500 MSa/s, comprimento de registro de até 140 Mpts/canal
