Bancada Didática de turbina Kaplan Edibon FME29

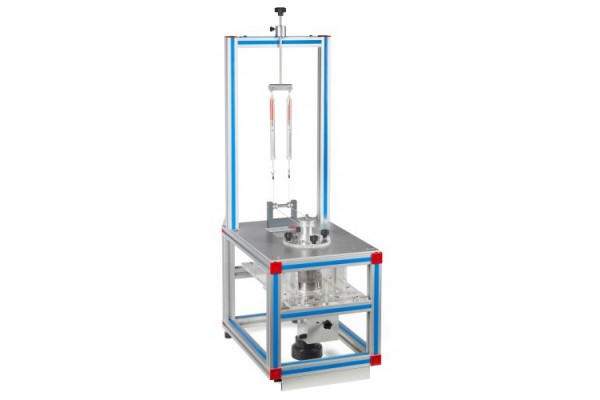

Esta unidade consiste em uma turbina Kaplan em miniatura. O fluxo de entrada de água é controlado por uma válvula situada na bancada hidráulica (FME00) ou no sistema de alimentação hidráulica básica (FME00 / B). Inclui um distribuidor com palhetas guia ajustáveis que permitem o controle do fluxo de água na turbina. Possui um sistema de freios, conectado a dois dinamômetros, que permite variar a carga fornecida à turbina. A câmara de alimentação ou espiral é fornecida com uma tampa de amortecimento e dois tubos para evitar o transbordamento de água; seu nome indica que é em forma de espiral e, por esse motivo, é conhecido como câmara de caracol. Graças ao seu design, a água flui a uma velocidade constante sem formar redemoinhos; Dessa forma, não há perdas de carga. Também é fornecido com um tubo de aspiração que consiste em uma conexão que une a turbina ao canal de saída; seu objetivo é recuperar a quantidade máxima de energia  cinética da água quando ela sai da turbina. A pressão de entrada da turbina é medida com um umanômetro situado na entrada da turbina. A velocidade do eixo da turbina é determinada por um tacômetro.

POSSIBILIDADES PRÁTICAS:

1.- Determinação das características operativas da turbina Kaplan em diferentes velocidades.

2.- Cálculo de vazão.

3.- Determinação das curvas mecânicas de operação.

4.- Determinação das curvas hidráulicas de operação.

5.- Análise dimensional.
