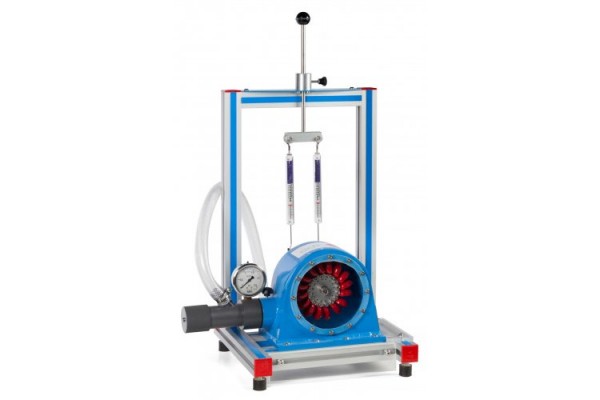

Bancada Didática de Turbina Pelton Edibon FME16

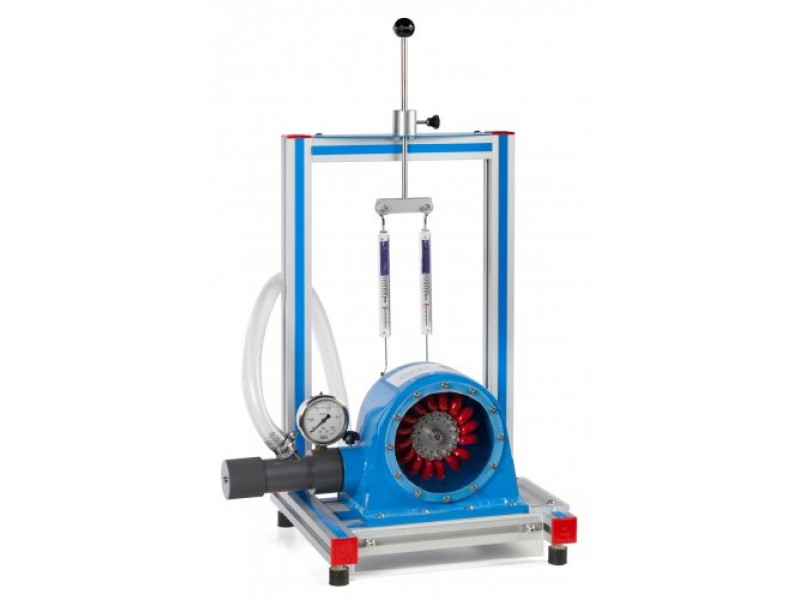

Este módulo compreende uma turbina Pelton em miniatura com uma válvula de agulha retrátil que permite ajustar o fluxo. O corredor de turbina da Pelton é claramente visível através da tampa transparente da turbina. Um manômetro colocado na entrada da turbina permite medir a pressão de entrada nesse ponto (pressão de descarga de água). Um freio de banda, conectado a dois dinamômetros, permite variar a carga fornecida à turbina por meio de um dispositivo de conexão. A velocidade do eixo da turbina é determinada por um tacômetro óptico.

POSSIBILIDADES PRÁTICAS:

1.- Determinação das características operacionais da turbina Pelton.

2.- Determinação das curvas mecânicas de operação.

3.- Determinação das curvas hidráulicas de operação.

4.- Adimensionalização.

ESPECIFICAÇÕES:

Speed range: 0 - 2000 r.p.m.

Power: 10 W.

Manometer range: 0 - 2.5 bar.

Number of buckets: 16.

Drum radius: 30 mm.

Dynamometers range: 0 - 20 N.

Easy and quick coupling system built-in.

Anodized aluminum structure.

Tachometer
