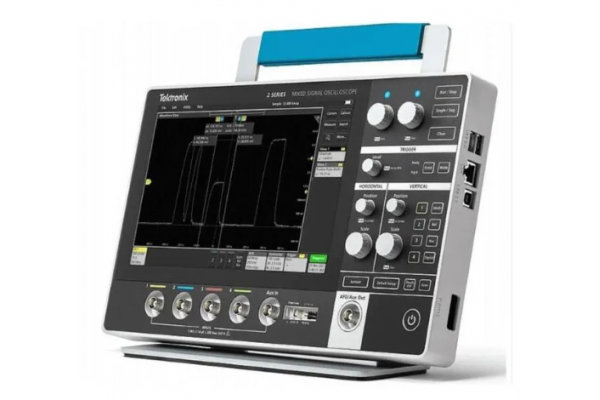

Osciloscópio Digital - 70MHz 4 Canais MSO24 - Tektronix

Apresentamos o sofisticado Osciloscópio Digital MSO24 da renomada marca Tektronix. Com uma banda de frequência de 70MHz e quatro canais, este instrumento é uma fusão de alta performance e conveniência. Sua capacidade de capturar e analisar sinais complexos em tempo real é complementada por uma tela sensível ao toque intuitiva, permitindo uma interação suave e eficiente.

Compacto e portátil, o MSO24 oferece um design moderno, com apenas 4 centímetros de espessura e menos de 2 kg de peso, tornando-o ideal para ambientes de bancada, sala de aula ou até mesmo em campo. A tela touch screen fornece uma interface amigável para controlar as funções avançadas de medição e análise que o instrumento oferece.

Com uma taxa de amostragem de até 1,25GS/s por canal, ou 2,5GS/s com metade dos canais ativados, o MSO24 proporciona uma visão detalhada dos sinais. Seu conjunto completo de recursos inclui análise de espectro FFT, plotagem XY, limite de máscara e muito mais. A resolução vertical de até 16 bits em modo de alta resolução garante a precisão na análise de formas de onda.

Destacando-se na usabilidade, o MSO24 apresenta um painel frontal simplificado com controles essenciais e luzes LED coloridas para indicar o status e as configurações ativas. Uma ampla gama de ferramentas de análise está ao seu alcance com um único toque, incluindo cursosres de forma de onda, medições automatizadas e matemática de formas de onda avançada.

Este osciloscópio não apenas captura os detalhes do sinal, mas também oferece recursos de documentação simplificados. Com a capacidade de criar anotações e textos explicativos diretamente na tela, é fácil documentar resultados e métodos de teste para compartilhar com colegas e clientes.

O MSO24 também é um instrumento educativo valioso. Possui modos que permitem desativar configurações automáticas e medições automatizadas, o que o torna uma excelente ferramenta para ensinar conceitos fundamentais aos estudantes.

Conectividade não é um problema com o MSO24. Ele oferece portas USB 2.0 para transferência de dados e conexão com dispositivos de armazenamento, além de portas Ethernet para integração em redes e controle remoto. A interface de usuário altamente personalizável permite visualizar simultaneamente múltiplos canais, formas de onda decodificadas e informações de configuração.

Em suma, o Osciloscópio Digital MSO24 da Tektronix é a combinação perfeita de potência, portabilidade e usabilidade. Seja para análise detalhada de sinais, ensino ou documentação de resultados, este instrumento oferece uma solução completa e eficiente para uma variedade de aplicações.

Principais Especificações de Desempenho:

• Osciloscópio Digital
• Marca: Tektronix
• Modelo: MSO24 2-BW-70
• Display: TFT 10,1 Polegadas com resolução WXGA 1280 X 800
• Tela sensível ao toque capacitiva Touch Screen
• Banda de Frequência: 70MHz
• Número de canais: 04 (quatro)
• Taxa de amostragem: 2,5 GS/s usando metade dos canais ou 1,25 GS/s em todos os canais
• Comprimento de Registro: 10 Milhões de Pontos por Canal
• Resolução vertical: 8 bits - Até 16 bits em modo de alta resolução
• Tipos de trigger padrão: Borda, largura de pulso, runt, timeout, lógica, setup E hold, tempo de subida/descida e barramento paralelo
• Acoplamento de trigger: DC, Rejeição HF (Alta frequência) - (atenua mais 50 kHz), Rejeição LF (Baixa Frequência) - (atenua menos 50 kHz), rejeição de ruído (reduz a sensibilidade)
• Cursores: Forma de onda, Barras V, Barras H e Barras VeH
• 36 Medidas automáticas
• Medidas de amplitude: Amplitude, máxima, mínima, pico a pico, overshoot positiva, overshoot negativa, mean, RMS, AC RMS, topo, base e área
• Medições de tempo: Período, frequência, intervalo de unidade, taxa de dados, largura de pulso positiva, largura de pulso negativa, inclinação, delay, tempo de subida, tempo de descida, fase, taxa de variação crescente, taxa de variação decrescente, largura de rajada, ciclo de trabalho positivo, ciclo de trabalho negativo, nível de tempo externo, tempo de configuração, tempo de espera, duração n-períodos, tempo alto e baixo, tempo máximo e tempo mínimo
• Medições Matemáticas da forma de onda: Aritmética, Funções Matemáticas, Relacional, Lógica
• Funções da janela FFT Hanning, retangular, hamming, blackman-harris, flattop2, gaussian, kaiser-bessel e tekexp
• Plotagem XY
• Teste de máscara
• Matemática de forma de onda básica e avançada, incluindo edição de equações arbitrárias
• Pesquisa: Pesquise em qualquer critério de trigger

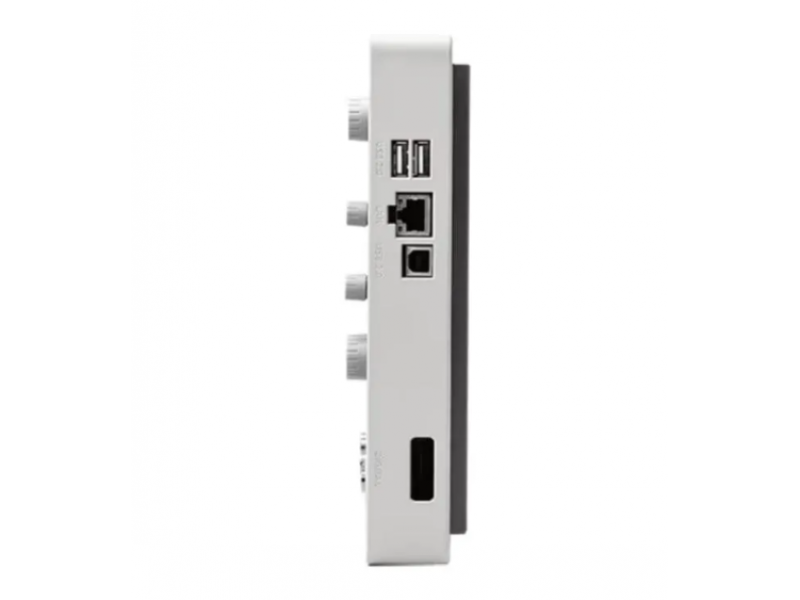

• Conectividade padrão: Host USB 2.0, Dispositivo USB 2.0 (2 portas), LAN (Ethernet Base-T de 10/100 MB/s)
• Controle remoto: Visualize e controle remotamente o osciloscópio por uma conexão de rede através da Computação de Rede Virtual (VNC) remota
• Suporte VESA: Interface VESA de 100 mm x 100 mm
• Segurança: Bloqueio Kensington
• Função Help ajuda você com dúvidas sobre funções e medições
• Bloqueio de funções para professores
• Acoplamento de entrada: AC, DC
• Faixa de sensibilidade de entrada 1 mV/div a 10 V/div
• Intervalo da base de tempo de 2 ns/div a 1000 s/div (todos os canais) ou 1 ns/div a 1000 s/div (meio canal)
• Faixa de atraso da base de tempo -10 divisões a 5000s
• O zoom horizontal e vertical é suportado em todas as visualizações de forma de onda e plotagem.
• Gratículas móveis e fixas, selecionáveis ??entre grade, hora, cheia e nenhuma
• Ponta de prova padrão 200MHz TPP0200
• Tensão máxima de entrada 300 Vrms CAT II com picos menores de +/- 425 V
• Modos do sistema de aquisição: Sample, Peak Detect, Averaging, Envelope, Hi-Res
• Suporte a idiomas inglês, japonês, chinês simplificado, chinês tradicional, francês, alemão, italiano, espanhol, português,
  russo, coreano
• Bateria Opt 2-BP, com 2 slots para baterias ??TEKBAT-01 Li-Ion (Opcional - Não está incluso
  Gerador de Funções Arbitrátio 50MHz: (Opcional - Não está incluso)
• Gerador de Padrões 4 bits: (Opcional - Não está incluso)
• Voltímetro digital e contador de frequência (Opcional - Não está incluso)
• Trigger, decodificação e análise serial: I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN e SENT (Opcional - Não está incluso)
• Canais de entrada digital: 16 canais (Opcional - Não está incluso)
• TekDrive (Opcional - Não está incluso)
• TekScope (Opcional - Não está incluso)
• Possibilidade de upgrade até 500MHz
• Regulamentar com marcação CE para a União Europeia e UL aprovado para os EUA e Canadá
  Compatível com RoHS
• Dimensões equipamentos: 210 x 344 x 40,4mm
• Dimensões do equipamento com bateria: 210 x 344 x 78 mm
• Peso do equipamento: 1,8kg
• Peso do equipamento com a bateria: 3,6kg (com 2 baterias)
• Garantia: 01 (um) ano de garantia contra defeitos de fabricação

O que vem Incluso:

• 4 x Pontas de Prova Passiva 200MHz 10:1 TPP0200

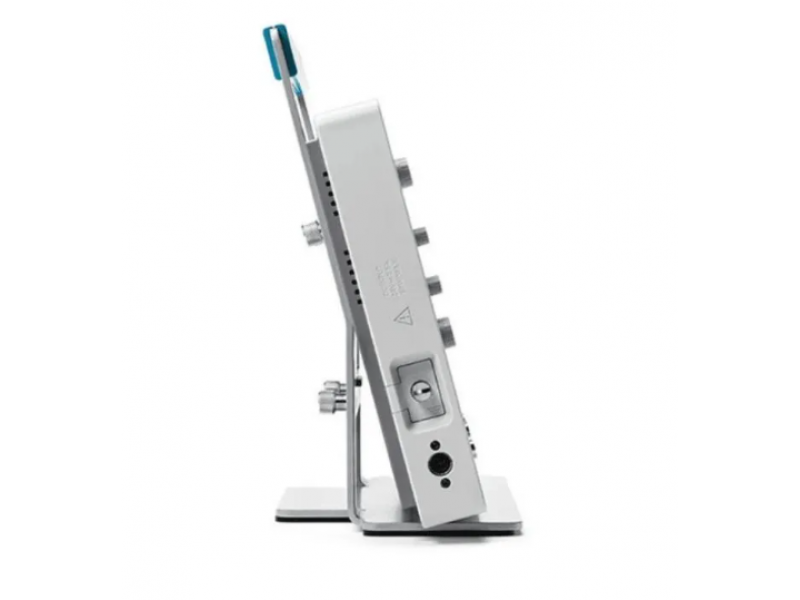

• 1 x Suporte para o osciloscópio
• 1 x Manual de instalação e segurança (traduzido em inglês, japonês e chinês simplificado)
• 1 x Ajuda incorporada
• 1 x Fonte de energia externa
• 1 x Certificado de calibração documentando a rastreabilidade para o(s) Instituto(s) Nacional(s) de Metrologia e registro do sistema de qualidade ISO9001/ISO17025
• 1 x Garantia de um ano cobrindo todas as peças e custos de mão de obra no instrumento.
