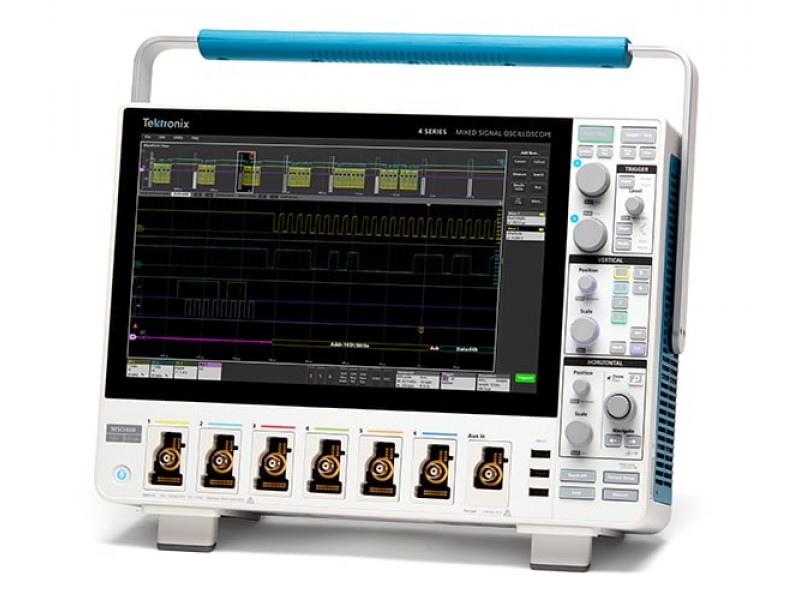

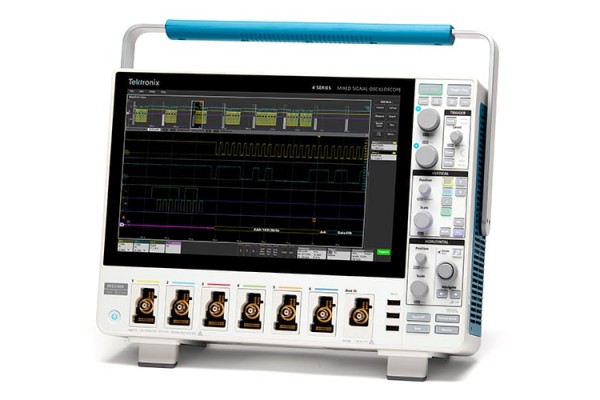

Osciloscópio de sinal misto MSO Série 4 B

O que há de novo na Série 4 B

1. Processador mais rápido

• Tela HD de alto contraste de 13,3 polegadas
• 6,1 polegadas (15,5 cm) de profundidade, pegada amigável ao banco

• Detalhes finos do sinal e medições precisas em todos os canais
• Resolução vertical de 12 bits (16 bits no modo de alta resolução)
• 6,25 GS/s em todos os canais analógicos e digitais
• Comprimento de registro de até 62,5 Mpoints
• Qualquer canal pode mostrar uma forma de onda, espectro de RF ou ambos
• Qualquer entrada pode ser usada para visualizar oito canais digitais conectando uma sonda lógica

Análise excelente

Descubra a capacidade que o Série 4 B pode trazer para sua bancada

• Ampla gama de sondas inteligentes TekVPI
• Análise de espectro multicanal
• Até 48 entradas lógicas digitais
• Mais de 25 protocolos seriais disponíveis
• Gerador de funções/arbitrário integrado
• Medições de alimentação CA/CC
• Teste de pulso duplo automatizado
• Análise de energia trifásica

• Atualizável em campo — obtenha as ferramentas de que precisa agora ou adicione-as mais tarde, sem precisar devolver o instrumento

Especificações em resumo

Canais de entrada:

• 4 ou 6 entradas FlexChannel
• Cada FlexChannel fornece 1 entrada de sinal analógico ou 8 entradas lógicas digitais com sonda TLP058

Largura de banda 1:

• 200 MHz, 350 MHz, 500 MHz, 1 GHz ou 1,5 GHz

Taxa de amostragem:

• 6,25 GS/s em todos os canais analógicos/digitais

Duração do registro:

• 31,25 ou 62,5 Mpontos

Resolução Vertical:

• 12 bits
• Até 16 bits no modo de alta resolução

Geração de sinal 1:

• Arbitrário, Seno, Quadrado, Pulso, Rampa, Triângulo, Nível DC, Gaussiano, Lorentz, Ascensão/Queda Exponencial, Sin(x)/x, Ruído Aleatório, Haversine, Cardíaco

Voltímetro Digital 2:

• RMS CA de 4 dígitos, CC
• Tensão RMS CC+CA

Contador de frequência de disparo 2:

• 8 dígitos

Análise Avançada:

• Análise de domínio misto do Spectrum View
• Medições de potência automatizadas 1
• Medições de potência trifásica 1

Suporte de Protocolo 3:

• 10BASE-T, 100BASE-TX
• CAN, CAN FD, LIN, FlexRay
• Eu 2 C, SPI
• MIL-STD-1553, ARINC 429
• RS-232, RS-422, RS-485, UART
• SPMI
• SVID
• USB 2.0 LS, FS, HS

Mostrar:

• 13,3 polegadas (338 mm)
• Tela sensível ao toque capacitiva colorida HD (1920 x 1080)

Dimensões (A x L x P):

• 287 mm x 405 mm x 155 mm
• (11,3 pol x 15,9 pol x 6,1 pol)

Peso:

• 16 libras (7,3 kg)
