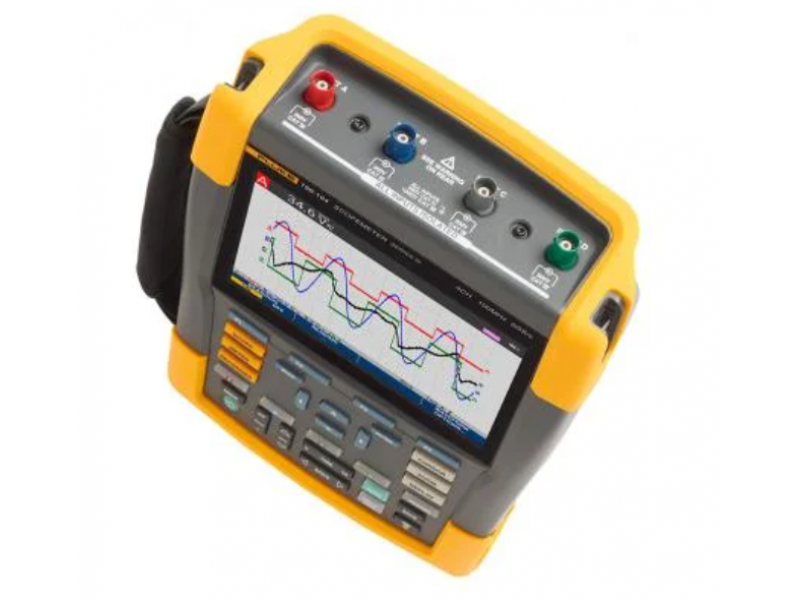

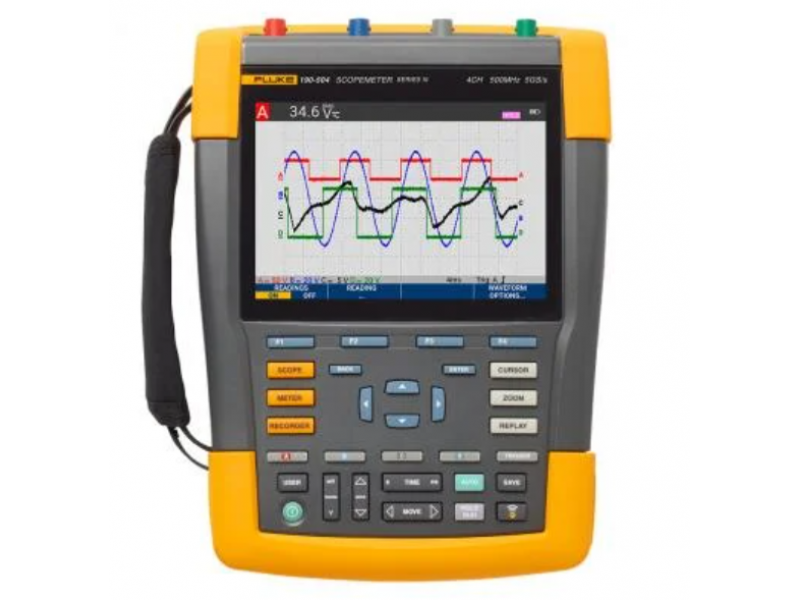

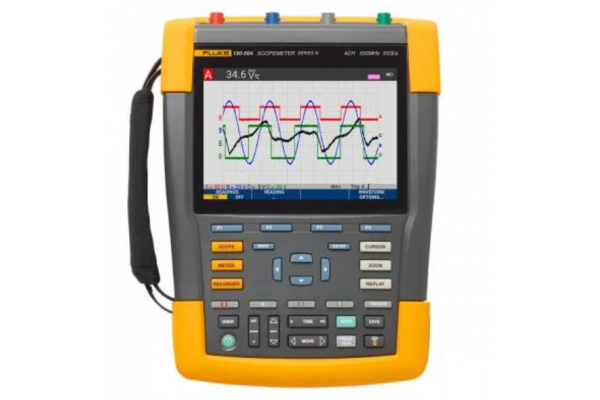

Osciloscópio Portátil Fluke - ScopeMeter 190 Série III

Modelo: ScopeMeter 190 Série III

Principais recursos As Ferramentas de Teste Osciloscópio Industrial ScopeMeter® Fluke 190 Série III foram projetadas para ir aonde você for e lidar com praticamente qualquer trabalho de detecção de problemas ao longo do caminho.

Comprar

Principais recursos

  • Classificado para ambientes industriais CAT III 1000 V/CAT IV 600 V
  • Capture, visualize e analise formas de ondas complexas automaticamente
  • Visor colorido grande e luminoso para fácil visualização no campo
  • Download via USB e por Wi-Fi para analise dos dados com o software FlukeView®
  • Até quatro entradas independentemente isoladas em flutuação, até 1.000 V


Informações gerais sobre o produto: Osciloscópio Industrial ScopeMeter® Fluke 190 Série III

What's in the box:

  • Osciloscópio Industrial ScopeMeter
  • Adaptador de Alimentação BC190/830
  • Conjunto de cabos de Alimentação
  • Bateria de Íons de Lítio BP291
  • Ponta de Prova VPS410-II (4x)
  • Alça Manual
  • Alça de Suspensão
  • Cabo USB
  • Terminal de Cabo TRM50 (4 unidades)
  • Maleta de Transporte CXT293
  • Adaptador Wi-Fi DWA-131
  • Instruções de Ativação do FlukeView (papel)
  • Instruções impressas

*Os itens incluídos variam de acordo com o modelo selecionado


Osciloscópios portáteis de alto desempenho projetados para ambientes adversos

As Ferramenta de Teste Osciloscópio Industrial ScopeMeter® Fluke 190 Série III foram projetadas para ir aonde você for e lidar com praticamente qualquer trabalho de detecção de problemas ao longo do caminho. Essas ferramentas de teste com classificação CAT III 1000 V/CAT IV 600 V combinam portabilidade robusta com o alto desempenho de osciloscópios de bancada para ajudá-lo a enfrentar os desafios de instalação, comissionamento e manutenção de maquinário industrial, controles de automação e processo e eletrônicos de conversão de energia com facilidade — de CC a 500 MHz.


Escolha entre os modelos com dois ou quatro canais com diversas opções de largura de banda. Altas taxas de amostragem de até 5,0 GS/s, 200 ps de resolução e memória profunda de 10.000 amostras por canal, possibilitam uma captura de alta precisão e a exibição de detalhes, ruídos e outros distúrbios da formas de ondas. Faça medições de temporização ou de amplitude em sistemas de controle de três eixos ou trifásico, ou simplesmente compare e contraste diversos pontos de testes em um circuito sob teste. Recursos como Gravação Sem Papel TrendPlot®, Modo ScopeRecord®, Trigger Connect-and-View® e uma função única de Reprodução de até 100 telas ajudam você a diagnosticar problemas rapidamente para minimizar os custos de reparo e o tempo de inatividade. Esses recursos facilitam o uso do osciloscópio, especialmente no diagnóstico dos problemas mais difíceis, como formas de ondas complexas, ruído induzido, eventos intermitentes e flutuações ou desvio de sinais.


  • Até quatro entradas independentemente isoladas em flutuação, até 1.000 V
  • Amostragem em tempo real de até 5 GS/s (dependendo do modelo e dos canais utilizados)
  • Memória extensa: 10.000 pontos por captura de traçado em forma de onda (modo de osciloscópio)
  • Instrumento com classificação de segurança CAT III 1000 V/CAT IV 600 V para ambientes industriais
  • Bateria com até sete horas de operação usando BP291
  • O visor grande, colorido e luminoso facilita a visualização em praticamente qualquer ambiente
  • Fácil de armazenar e visualizar dados históricos e transferir para um PC via USB ou Wi-Fi
  • Acesso conveniente à porta da bateria para troca rápida no campo
  • Especificação IP51, à prova de poeira e gotejamento
  • Trigger Connect-and-View automático e inteligente, com sinais rápidos, lentos e até mesmo complexos
  • Espectro de frequências utilizando a análise FFT
  • Captura automática e REPRODUÇÃO de 100 telas
  • O modo ScopeRecord permite até 30.000 pontos por canal de entrada para análise de sinais de baixa frequência
  • Modo Gravação Sem Papel TrendPlot com memória extensa para medições automáticas de longo prazo
  • Contagem DMM de 5.000 incluídas nos modelos de 2 canais


Medições seguras de mV a kV

Entradas independentemente isoladas permitem que você faça medições em circuitos mistos com diferentes referências de aterramentos, reduzindo o risco de curtos-circuitos acidentais. Os osciloscópios convencionais de bancada sem pontas de prova diferenciais especiais e transformadores de isolamento só podem obter medidas de referência da linha de energia ao aterramento. As Ferramentas de Teste Osciloscópio Industrail ScopeMeter 190 Série III foram projetadas para cobrir uma ampla faixa de aplicação de mV a kV, então você estará pronto para qualquer coisa, de aplicações microeletrônicas a elétricas de tensão mais alta. As versões do 190 Série III de 60 MHz e 100 MHz incluem pontas de prova 100:1 VPS421 para aplicações de tensão mais alta, enquanto as configurações de 200 MHz e 500 MHz incluem pontas de prova 10:1 VPS410-II adequadas para aplicações de microeletrônica e tensão mais alta.


Classificação IP-51 para ambientes adversos

Robustos e à prova de choques, as Ferramentas de Teste ScopeMeter foram desenvolvidas para ambientes perigosos e com muita sujeira. Com sua estrutura vedada, ele é resistente à poeira, respingos, umidade e poluentes aéreos. Toda vez que pegar o seu ScopeMeter, tenha certeza de que ele funcionará de modo confiável onde quer que seu trabalho exija.


Conectividade USB e Wi-Fi

O Fluke 190 Série III oferece duas portas USB, isoladas eletricamente dos circuitos de entrada de medição, que permitem que você transfira dados de forma rápida e fácil para um PC, arquive e compartilhe formas de ondas com fabricantes de maquinário e equipamentos industriais, colegas e pessoal de suporte, ou armazene formas de ondas, capturas de tela e configurações do equipamento em dispositivos de memória USB para uso posterior. Transfira facilmente arquivos salvos via pen drive USB, conexão direta via interface USB ou conectividade Wi-Fi opcional. Esses arquivos podem ser usados para manipulação de dados adicional ou no software FlukeView-2 para estudar formas de ondas com mais detalhes.


Trigger Connect-and-View

O trigger Connect-and-View proporciona uma exibição instantânea e estável sem a necessidade de ajustar as configurações. Se você já usou outros osciloscópios, sabe como o trigger pode ser complicado. Se as configurações estiverem incorretas, os resultados podem ser instáveis ou incorretos. O Connect-and-View configura automaticamente o trigger correto ao reconhecer os padrões de sinais. Sem tocar em nenhum botão, você consegue uma exibição estável, confiável e repetível de praticamente qualquer sinal, incluindo sinais de controle e de inversor. Ele é especialmente rápido e conveniente ao medir diversos pontos de teste em rápida sucessão.

O Connect-and-View captura até mesmo os sinais mais complexos sem a necessidade de configuração adicional


Multímetro digital integrado

Alterne convenientemente entre análise de forma de onda e medições precisas de multímetro usando o multímetro digital de 5.000 contagens integrado nos modelos de dois canais 190 Série III. As funções de medição incluem Vcc, Vca, Vca+cc, resistência, continuidade e teste de díodos. Meça corrente e temperatura usando shunt, ponta de prova ou adaptador adequado com uma ampla variedade de fatores de escala.


Modo ScopeRecord™ para gravação de formas de ondas de alta resolução

A memória do ScopeRecord armazena até 30.000 pontos ou mais de dados por canal, capturando eventos intermitentes rápidos e glitch de até 8 ns. (Dois conjuntos de gravações de vários canais podem ser armazenados na memória interna para análise posterior.)

  • Grava eventos como UPS, fonte de alimentação ou ciclos de inicialização do motor
  • Com o modo Trigger de parada, a ferramenta de teste ScopeMeter reconhece automaticamente uma falha de energia e armazena os dados da forma de onda que a precedeu


Gravação Sem Papel TrendPlot — grava até 11 dias para ajudar você a encontrar falhas intermitentes

Os problemas mais difíceis de identificar são os que ocorrem apenas de vez em quando. Esses eventos intermitentes podem ser causados por conexões ruins, poeira, sujeira, corrosão ou simplesmente por conectores ou fios partidos. Falhas de linha, quedas, aumentos e interrupções, ou a partida e parada de um motor também podem fazer com que uma máquina pare. Você pode não estar por perto quando isso ocorrer, mas o Osciloscópio Industrial Ferramenta de Teste ScopeMeter Fluke 190 Série III estará.


  • Visualize o gráfico dos valores de pico mínimo e máximo e a média ao longo do tempo
  • Visualize o gráfico de qualquer combinação de até quatro leituras, incluindo tensões, correntes, temperatura, frequência e fase para todas as entradas, tudo com carimbo de hora e data para apontar falhas


Software FlukeView™ 2 ScopeMeter para documentação, arquivamento e análise

Explore ainda mais sua Ferramenta de Teste ScopeMeter com o software FlukeView 2 ScopeMeter para Windows.

  • Documentação – transfira as formas de ondas, telas e dados para o seu computador para impressão ou importação de dados em um relatório
  • Adicione texto às configurações da Ferramenta de Teste ScopeMeter – forneça orientação aos operadores ao recuperar as configurações
  • Arquivo – crie uma biblioteca de formas de ondas para facilitar a referência ou a comparação de formas de ondas
  • Análise – use cursores ou exporte os dados para outro programa de análise


Modelos: Osciloscópio Industrial ScopeMeter® Fluke 190 Série III


Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-062-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-102-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-104-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-202-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-204-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-502-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-504-III

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-062-III/S c/ Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-102-III/S com Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-104-III/S com Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-202-III/S com Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-204-III/S com Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-502-III/S com Kit

Ferramenta de Teste Osciloscópio Industrial ScopeMeter 190-504-III/S com Kit


Faça aqui o download da brochura completa.
