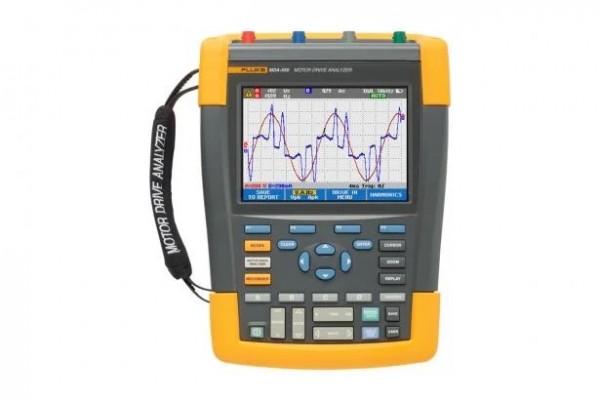

Osciloscópio Portátil Fluke Série MDA-500
Modelo:MDA-500
Fale conosco e solicite uma cotação
+55 83 98795-5450
+55 83 98795-5450
Modelo:MDA-500
O Osciloscópio Portátil Fluke Série MDA-500 é um equipamento de medição avançado desenvolvido pela Fluke, projetado para análise e diagnóstico de inversores de frequência e sistemas de acionamento elétrico.
Trata-se de um osciloscópio portátil com funções específicas para aplicações em manutenção industrial, especialmente em motores elétricos e sistemas de automação, permitindo identificar falhas com precisão e rapidez.
Entre seus principais diferenciais, o equipamento integra funções dedicadas à análise de acionamentos, como medições automáticas de tensão, corrente, frequência e harmônicos. A tecnologia embarcada permite avaliar desde a entrada de energia até a saída do inversor para o motor, incluindo análise de barramento DC e modulação por largura de pulso (PWM). Esses recursos reduzem a complexidade das medições e transformam dados técnicos em diagnósticos práticos e acionáveis.
Na operação, o Fluke MDA-500 se destaca pela interface intuitiva e pelos procedimentos guiados, que orientam o usuário passo a passo durante os testes. Isso reduz erros de medição e aumenta a produtividade, mesmo em ambientes industriais exigentes. O equipamento também permite armazenamento de dados e geração de relatórios, facilitando a documentação técnica e a análise posterior.
Sua construção robusta atende aos padrões industriais da Fluke, com resistência mecânica elevada e certificações de segurança elétrica adequadas para medições em campo. O design portátil e ergonômico permite uso em ambientes industriais severos, garantindo confiabilidade mesmo em condições adversas.
Como solução profissional, o Osciloscópio Portátil Fluke Série MDA-500 é ideal para manutenção preditiva, diagnóstico de falhas e análise de desempenho em sistemas de acionamento elétrico. Sua combinação de precisão, facilidade de uso e recursos dedicados o torna uma ferramenta essencial para engenheiros e técnicos que buscam eficiência operacional e confiabilidade nas medições.
| Função de medição | |
|---|---|
| Tensão de DC (VCC) | |
| Tensão máxima com ponta de prova 10:1 ou 100:1 | 1.000 V |
| Resolução máxima com ponta de prova 10:1 ou 100:1 | 1 mV |
| Leitura de escala total | 999 contagens |
| Precisão a 4 s a 10 µs/div | ±(3 % + 6 contagens) |
| Tensão AC (VCA) | |
| Tensão máxima com ponta de prova 10:1 ou 100:1 | 1.000 V |
| Resolução máxima com ponta de prova 10:1 ou 100:1 | 1 mV |
| Leitura de escala total | 999 contagens |
| 50 Hz | ±(3 % + 10 contagens) - 0,6 % |
| 60 Hz | ±(3 % + 10 contagens) - 0,4 % |
| 60 Hz até 20 kHz | ±(4 % + 15 contagens) |
| 20 kHz até 1 MHz | ±(6 % + 20 contagens) |
| 1 MHz até 25 MHz | ±(10 % + 20 contagens) |
| Tensão True-rms (VCA+CC) | |
| Tensão máxima com ponta de prova 10:1 ou 100:1 | 1.000 V |
| Resolução máxima com ponta de prova 10:1 ou 100:1 | 1 mV |
| Leitura de escala total | 1100 contagens |
| CC a 60 Hz | ±(3 % + 10 contagens) |
| 60 Hz até 20 kHz | ±(4 % + 15 contagens) |
| 20 kHz até 1 MHz | ±(6 % + 20 contagens) |
| 1 MHz até 25 MHz | ±(10 % + 20 contagens) |
| Tensão PWM (V pwm) | |
| Finalidade | Medir sinais modulados por largura de impulso, como saídas do conversor do transmissor |
| Princípio | As leituras mostram a tensão efetiva com base no valor médio das amostras sobre um número total de períodos da frequência fundamental |
| Precisão | Como VCA+CC para sinais de onda sinusoidal |
| Tensão de pico (V pico) | |
| Modos | Pico máx., pico mín. ou pico a pico |
| Tensão máxima com ponta de prova 10:1 ou 100:1 | 1.000 V |
| Resolução máxima com ponta de prova 10:1 ou 100:1 | 10 mV |
| Precisão | |
| Pico máx, pico mín | ±0,2 de divisão |
| Pk-to-pk | ±0,4 de divisão |
| Leitura de escala total | 800 contagens |
| Especificações gerais | |
|---|---|
| Corrente (AMP) com pinça de corrente | |
| Intervalos | Igual a VCA, VCA+CC ou V pico |
| Fatores de escala | 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| Precisão | Igual a VCA, VCA+CC ou V pico (adicionar precisão de pinça de corrente) |
| Frequência (Hz) | |
| Alcance | 1,000 Hz até 500 MHz |
| Leitura de escala total | 999 contagens |
| Precisão | ±(0,5 % + 2 contagens) |
| Relação tensão/Hertz (V/Hz) | |
| Finalidade | Para mostrar o valor de V PWM medido (consulte V PWM) dividido pela frequência fundamental em transmissões de velocidade do motor de CA variável |
| Precisão | %Vrms + %Hz |
| Entrada da transmissão com desequilíbrio de tensão | |
| Finalidade | Para mostrar a diferença mais alta de porcentagem de uma fase em relação à média de 3 tensões true-rms |
| Precisão | Percentagem indicativa com base em valores de VCA+CC |
| Saída de acionamento e entrada do motor com desequilíbrio de tensão | |
| Finalidade | Para mostrar a diferença mais alta de porcentagem de uma fase em relação à média de 3 tensões PWM |
| Precisão | Percentagem indicativa com base em valores de V PWM |
| Entrada da transmissão com desequilíbrio de corrente | |
| Finalidade | Para mostrar a diferença mais alta de porcentagem de uma fase em relação à média de 3 valores de corrente AC |
| Precisão | Percentagem indicativa com base em valores de ACA+CC |
| Saída de acionamento e entrada do motor com desequilíbrio de corrente | |
| Finalidade | Para mostrar a diferença mais alta de porcentagem de uma fase em relação à média de 3 valores de corrente AC |
| Precisão | Percentagem indicativa com base em valores de A CA |
| Tempo de subida e descida | |
| Leituras | Diferença de tensão (dV), diferença de tempo (dt), diferença de tensão vs tempo (dV/dt), overshoot |
| Precisão | Igual à precisão do osciloscópio |
| Harmônicos e espectro | |
| Harmônico | CC para 51º |
| Faixas de espectro | 1…9 kHz, 9-150 kHz (20 MHz filtro ativado), até 500 MHz (modulação de tensão) |
| Tensão do eixo | |
| Eventos/segundo | Percentagem indicativa com base nas medições do tempo de elevação e queda (descargas de impulso) |
| Reportar captura de dados | |
| Número de telas | 50 telas típicas podem ser salvas em relatórios (depende da taxa de compressão) |
| Transferência para PC | Usando pen-drive de 2 GB ou cabo mini-USB para cabo USB e FlukeView™ 2 para ferramenta de teste ScopeMeter™ |
| Parâmetros da ponta de prova | |
| Sonda de tensão | 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
| Pinça de corrente | 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| Sonda de tensão de eixo | 1:1, 10:1, 100:1 |
